4 x Grundeinstellungen
4.6

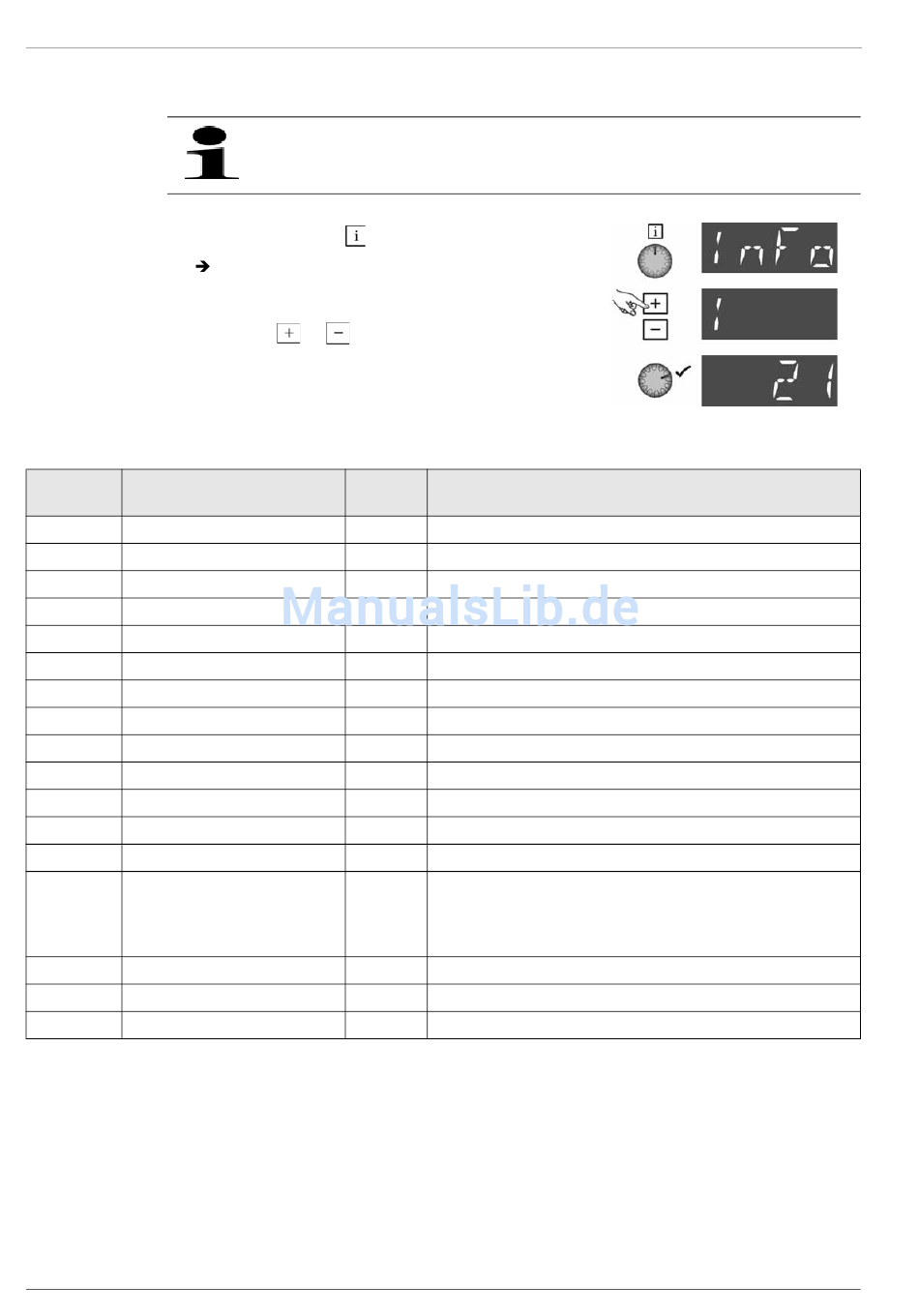

Anlageninformationen abrufen

1. Drehschalter (II) in Position
2. Mit denTasten
anwählen und anzeigen lassen (siehe Tab. 4-4).
3. Verlassen der Anlageinformation durch Verstellen des Drehschalters (II)
in eine andere Position.
Info-Wert-Nr.
1 Außentemperatur
2 Arbeits-Außentemperatur
3 Vorlauftemperatur IST
4 Vorlauftemperatur SOLL
5 Rücklauftemperatur
6 Zustand Direktheizkreispumpe
7 Mischerkreistemperatur SOLL
8 Mischerkreistemperatur IST
9 Zustand Mischerkreispumpe
10 Zustand Mischermotor
11 Abgastemperatur
12 Warmwassertemperatur
13 Zustand Umschaltventil
14 Brennerstatus
15 Schaltuhr Warmwasserkreis
16 Schaltuhr Direktkreis
17 Schaltuhr Mischerkreis
16
Info-Werte von nicht aktivierten Funktionen werden nicht angezeigt.
Weiterhin können Info-Werte für die Anzeige gesperrt sein. Durch die Eingabe eines Zugangscodes können
die Werte zur Anzeige gebracht werden. Siehe dazu Kapitel 5 „Anlagenparameter", Abschnitt 5.4.
stellen.
Auf dem Display erscheint der Schriftzug „INFO", danach werden
abwechselnd linksbündig die Infonummer und rechtsbündig der ent-
sprechende Info-Wert angezeigt.
und können Sie die entsprechenden Info-Werte
Info-Wert Zugangscode
notwendig
nein
nein
nein
nein
nein
nein
nein
nein
Falls Fühlerwert vorhanden, sonst „n. c."
ja Falls kein Fühlerwert vorhanden = 0 °C
ja
ja 0 = aus, 1 = ein
ja
ja 0 = aus, 1 = ein
ja 0 = stromlos, 1 = Mischer auf, -1 = Mischer zu
ja Falls Fühlerwert vorhanden, sonst „n. c."
Falls Fühlerwert vorhanden, sonst „n. c."
ja 0 = aus, 1 = ein
ja 0 = keine Anforderung von der Regelung
1 = Anforderung, aber keine BZ=0
2 = Brenner an (Flammensignal)
3 = Brenner in Nachbelüftung
„AcT" = Aktiv, „dEAC" = Inaktiv
„AcT" = Aktiv, „dEAC" = Inaktiv
„AcT" = Aktiv, „dEAC" = Inaktiv
Kommentar
FA ROTEX ALPHA 23R - 03/2007
