3

Bedienung

3.1

Allgemeines

GEFAHR: STROMSCHLAGGEFAHR
Durch Kontakt von Wasser mit elektrischen Bauteilen kann
es zu einem Stromschlag, sowie zu lebensgefährlichen
Verletzungen und Verbrennungen kommen.
▪ Die Anzeigen und die Tasten der Regelung vor Einwir-
kung von Nässe schützen.
▪ Zum Reinigen der Regelung ein trockenes Baumwoll-
tuch verwenden. Das Verwenden von aggressiven Rei-
nigungsmitteln und anderen Flüssigkeiten kann zu Gerä-
teschäden oder Stromschlag führen.
INFORMATION
Die effektivste Energienutzung erreicht die HPSU compact
bei möglichst niedrigen Rücklauf- und Warmwasser-Soll-
temperaturen.
Wird bei Vorlauf-Solltemperaturen über 50 °C ein externer
Wärmeerzeuger (z. B. der optionale Backup-Heater) zuge-
schaltet, kann sich (abhängig von der Außentemperatur)
der Wirkungsgrad (COP) der HPSU compact verschlech-
tern.
3.2

Anzeige- und Bedienelemente

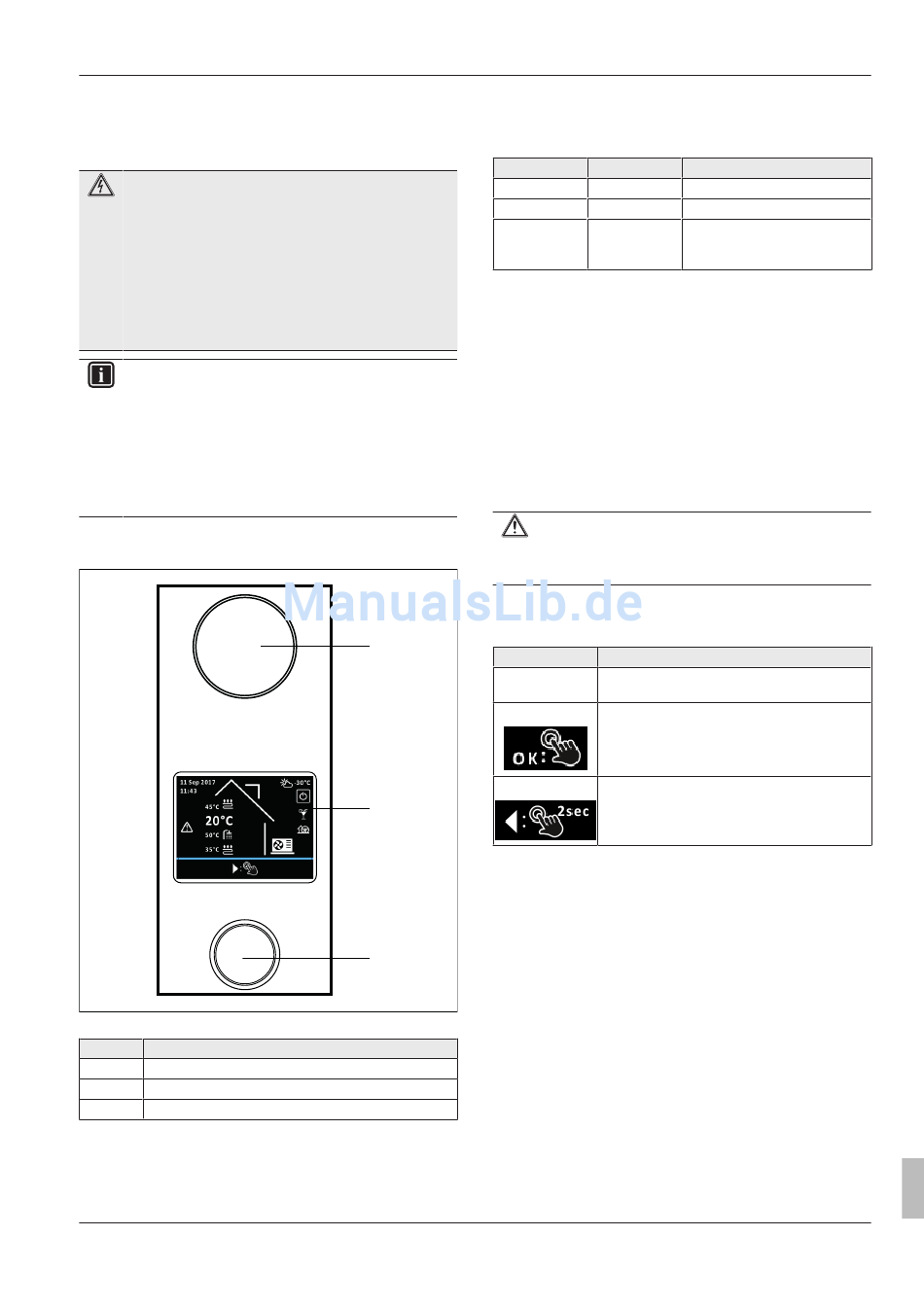

Bild 3-1 RoCon+ HP Anzeige- und Bedienelemente
Pos. Bezeichnung
1

Statusanzeige

2

Display

3

Drehtaster

Tab. 3-1 RoCon+ HP Anzeige- und Bedienelemente
RoCon+ HP
Regelung RoCon+ HP
008.1444649_00 – 06/2018 – DE
3.2.1
Die LEDs der Statusanzeige leuchten oder blinken und zeigen so
den Betriebsmodus des Geräts.
LED
Blinkt blau
Leuchtet blau
Blinkt rot
Tab. 3-2
3.2.2
Im Normalbetrieb ist das Display deaktiviert (vollkommen dunkel).
Die Aktivität der Anlage wird durch die Statusanzeige angezeigt.
Jegliches Betätigen des Drehtasters (drehen, drücken oder lange
drücken) aktiviert das Display mit dem Startbildschirm.
Ist der Startbildschirm aktiv, und es erfolgt für 60 Sekunden keine
Eingabe durch den Benutzer, wird das Display deaktiviert. Erfolgt an
jeder anderen Stelle im Menü für 120 Sekunden keine Eingabe
durch den Benutzer, wird zurück auf den Startbildschirm gewechselt.
3.2.3
VORSICHT
Die Bedienelemente der Regelung niemals mit einem har-
ten, spitzen Gegenstand betätigen. Dies kann zur Beschä-
digung und zu Fehlfunktionen der Regelung führen.
Mit dem Drehtaster kann in den jeweiligen Ebenen navigiert, der Ein-
stellwert angewählt, verändert und mit kurzem Tastendruck diese
Änderung übernommen werden.
1
Aktion
Drehen
Antippen
2 Sek. drücken
2
Tab. 3-3
3.2.4
Der Startbildschirm gibt einen Überblick über den aktuellen Betriebs-
zustand der Anlage. Vom Startbildschirm führt jegliches Betätigen
des Drehtasters (drehen, drücken oder lange drücken) zum Haupt-
3
menü.
3
Statusanzeige
Modus Beschreibung
Standby Das Gerät ist nicht in Betrieb.
Betrieb Das Gerät ist in Betrieb.
Fehler Es ist ein Fehler aufgetreten.
Weitere Einzelheiten siehe
8.
Statusanzeige
Display
Drehtaster
Resultat
Menü auswählen, Einstellung auswählen, Ein-
stellung vornehmen
Auswahl bestätigen, Einstellung übernehmen,
Funktion ausführen.
Menü verlassen
Funktion des Drehtasters

Startbildschirm

Bedienung
Kap.
Betriebsanleitung
7
