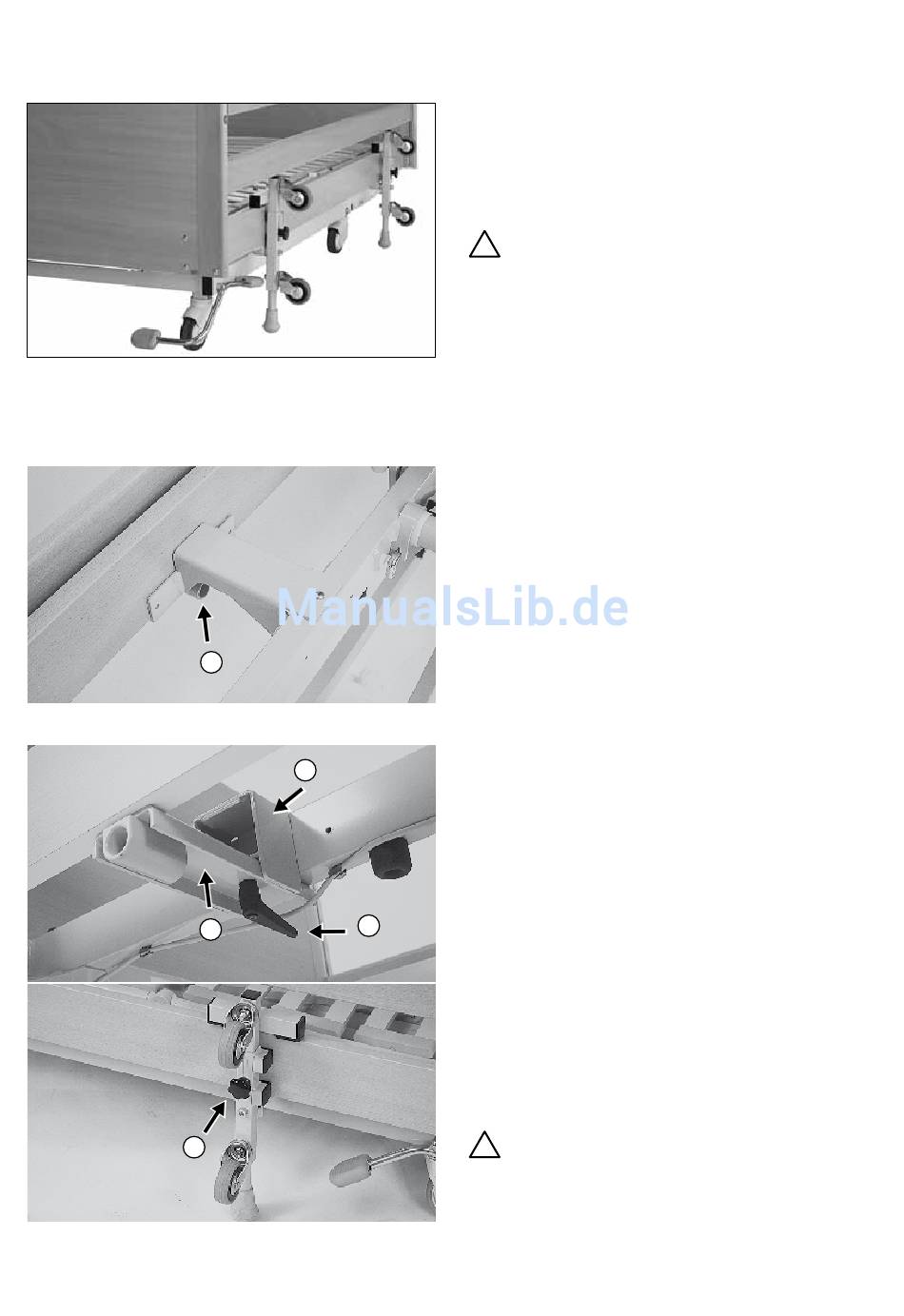

Zubehör Transport - und Montagehilfe (Option)
a)
b)
4
c)
28
1
2
3
1
Transporthilfe Modell 5196
Zum Einstecken in Seitengitterösen Modell
5331 oder wegnehmbare Transportösen
Modell 5195.
!
Bei Benützung dieses Zubehörs muss
sich das Bett in der untersten Stellung
und das Seitengitter in der obersten
Position befinden. Es müssen immer
2 Transport hilfen montiert werden.
a) Mit Seitengitteradaption
Transporthilfe in die Öse der Seitengitter -
adaption (1) einschieben. Schwarze Kunst-
stoffwinkel müssen am Seiten laden anste-
hen. Sichern mit Sterngriff (4), siehe Foto (c).
b) Ohne Seitengitteradaption
Klemmplatte mit Öse (1) von unten am Unter-
gestell auflegen – Achtung Kabel am Kopfteil
nicht einklemmen.
Klemmhalter (2) von oben auf das Rohr schie-
ben und mit der Klemmplatte verschrauben.
Klemmhebel (3) muss nach innen gerichtet
sein (Kollisions- und Bruch gefahr).
Montage der Transport hilfe wie unter Punkt (a).
Nach korrekt angebrachten Transport hilfen
kann das Bett um 90° gekippt werden.
Die Benützung der Transporthilfen erfordert
immer 2 Personen!
!
Die Transporthilfe darf nur durch instru-
ierte Personen angewendet werden.
