KA01657F

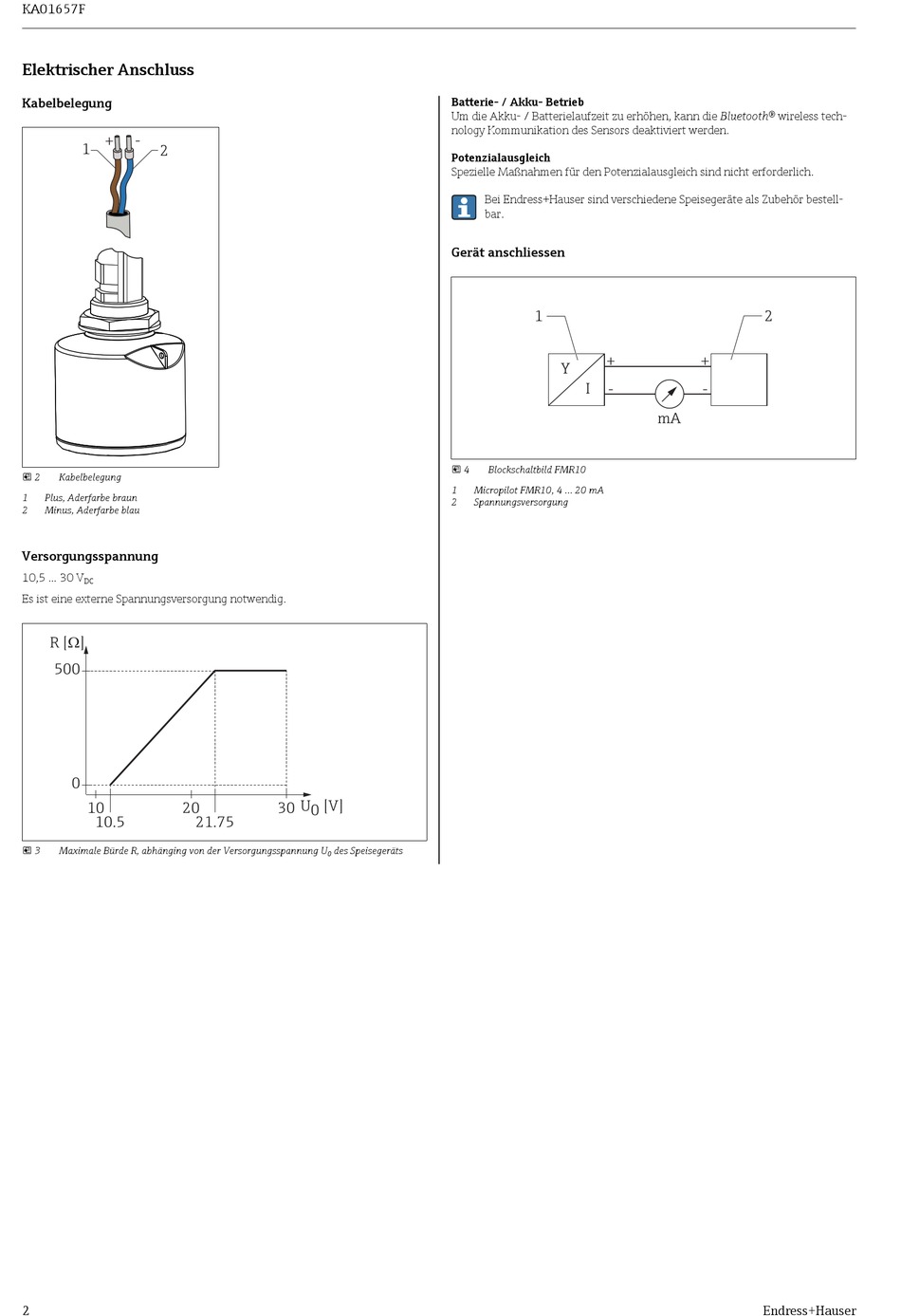

Elektrischer Anschluss
Kabelbelegung
1
2
 2 Kabelbelegung
1 Plus, Aderfarbe braun
2 Minus, Aderfarbe blau
Versorgungsspannung
10,5 ... 30 V
DC
Es ist eine externe Spannungsversorgung notwendig.
R [ ]
W
500
0
10 20
10.5
 3 Maximale Bürde R, abhänging von der Versorgungsspannung U
2
U 0 [V]
30
21.75
des Speisegeräts
0
Batterie- / Akku- Betrieb
Um die Akku- / Batterielaufzeit zu erhöhen, kann die Bluetooth® wireless tech-
nology Kommunikation des Sensors deaktiviert werden.
Potenzialausgleich
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei Endress+Hauser sind verschiedene Speisegeräte als Zubehör bestell-
bar.
Gerät anschliessen
1
+
Y
I -
 4 Blockschaltbild FMR10
1 Micropilot FMR10, 4 ... 20 mA
2 Spannungsversorgung
2
+
-
mA
Endress+Hauser
