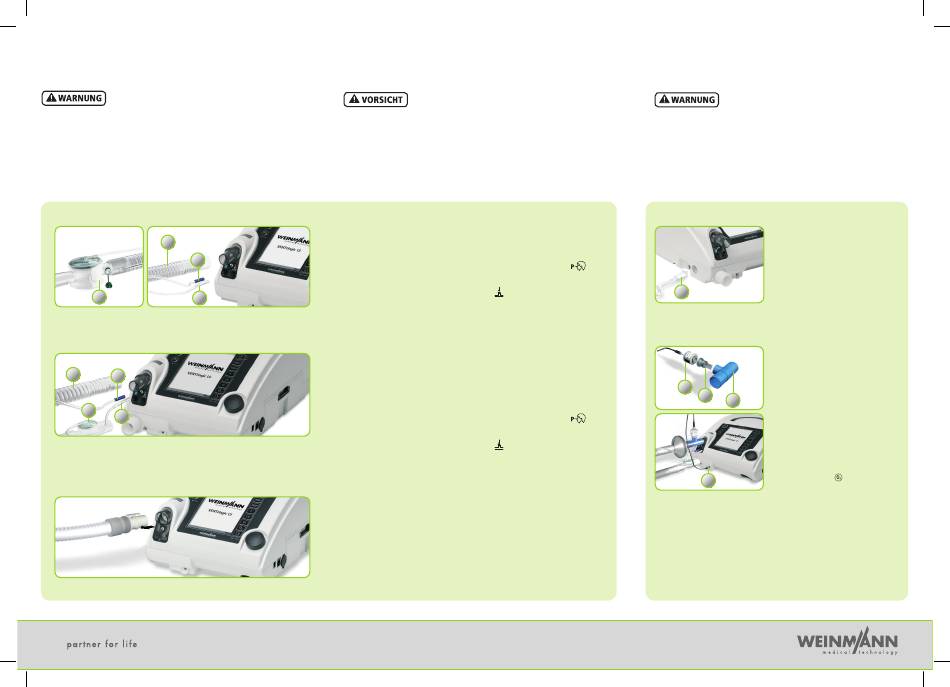

Weinmann VENTIlogic LS Kurzgebrauchsanweisung Seite 2

Schlauchsystem
Überhitzungsgefahr des Gerätes durch zu kleine Schlauchdurchmesser!
-> Nur Schlauchsysteme mit einem Durchmesser von Ø15 mm oder größer
verwenden.
-> Beachten, dass der zulässige Gesamtwiderstand auch bei Schlauchsystemen
mit Ø15 mm in Kombination mit Bakterienfiltern überschritten sein kann.
Einschlauch-Ventilsystem anschließen
1
2
4
3
Doppelschlauch-Ventilsystem anschließen
(nur VENTIlogic LS)
1
2
4
3
Leckagesystem anschließen
Erstickungsgefahr durch CO 2 -Anreicherung!
-> Leckagesystem nur mit Ausatemsystem verwenden.
-> Im Ventilsystem das Patientenventil immer geöffnet halten.
1. Wenn notwendig: Gerät für Betrieb mit Ventilsystem umrüsten und
Einschlauch-Ventil im Gerät einstellen.
2. Beatmungsschlauch (1) auf den Geräteausgang stecken.
3. Druckmessschlauch (2) an den blau gekennzeichneten Anschluss
anschließen.
4. Ventilsteuerschlauch (3) an den Anschluss anschließen.
5. Schlauchende mit Patientenventil (4) an den Beatmungszugang
anschließen.
1. Wenn notwendig: Exspirationsblock montieren und Doppelschlauch-
Ventil im Gerät einstellen.
2. Beatmungsschlauch (1) auf den Geräteausgang stecken.
3. Exspirationsschlauch mit Patientenventil (4) auf den Geräteeingang am
Exspirationsblock stecken.
4. Druckmessschlauch (2) an den blau gekennzeichneten Anschluss
anschließen.
5. Ventilsteuerschlauch (3) an den Anschluss anschließen.
6. Schlauchende (Y-Stück) an den Beatmungszugang anschließen.
1. Wenn notwendig: Gerät für Betrieb im Leckagesystem umrüsten und
Leckagesystem im Gerät einstellen.
2. Schlauchsystem auf den Geräteausgang stecken, bis der Click-Adapter
einrastet.
3. Schlauchende an den Beatmungszugang anschließen.
Sauerstoffeinleitung
Brandgefahr durch Sauerstoff!
-> Rauchen und offenes Feuer vermeiden.
-> Keine elektrisch leitfähigen Schläuche verwenden.
-> Sauerstoff nur über Sauerstoffanschluss einleiten.
Sauerstoffeinleitung anschließen
1. Therapiegerät einschalten.
2. O 2 -Kupplung (1) an das
Therapiegerät anschließen.
3. Sauerstoffquelle an die
O 2 -Kupplung anschließen.
1
4. Sauerstoffeinleitung starten.
Sauerstoffkonzentration messen
(nur Ventilsystem)
1. Luftführungsadapter (2),
Sauerstoffsensor (1) und T-Adapter
(3) zusammenbauen und auf den
1
Geräteausgang stecken.
2
3
2. Sensorkabel an die
Sauerstoffmessbuchse (4)
anschließen.
3. Schlauchsystem anschließen.
4. Sauerstoffsensor bei laufender
Beatmung kalibrieren.
Dazu O 2 -Taste
4
Sauerstoffeinleitung beenden
1. Sauerstoffeinleitung abstellen.
2. Gerät ohne Sauerstoff betreiben,
um den restlichen Sauerstoff
auszuspülen.
drücken
