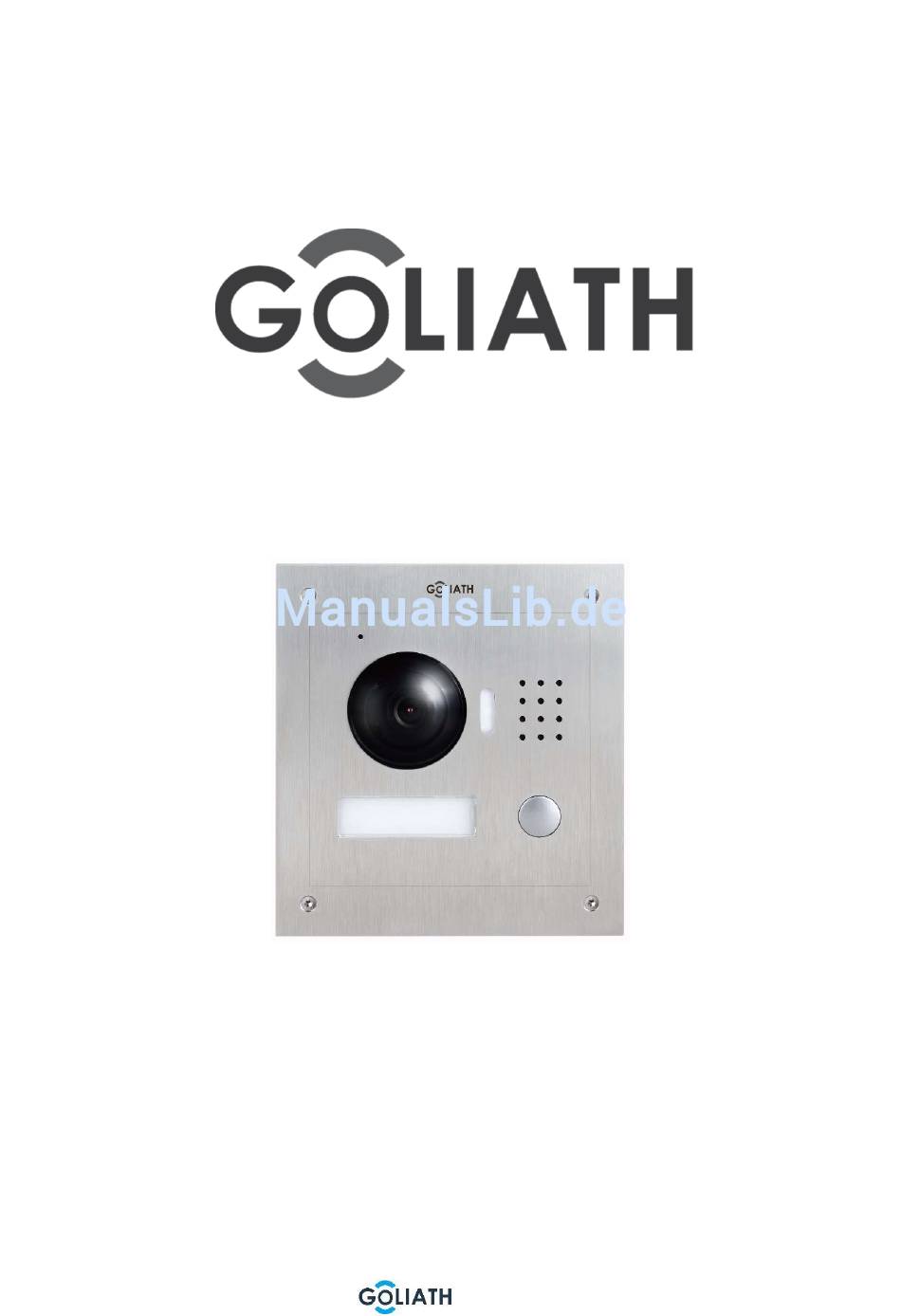

- Seite 1 AV-VTA02-Serie Benutzerhandbuch AV-VTA02 – Serie Benutzerhandbuch V 1.0 Seite 1 von 23 © 2015 All Rights Reserved.
-
Seite 2: Wichtige Sicherheitshinweise Und Informationen
AV-VTA02-Serie Benutzerhandbuch Wichtige Sicherheitshinweise und Informationen Bitte lesen Sie sich die Hinweise und Informationen aufmerksam durch, bevor Sie das Gerät installieren, um Beschädigungen und Fehler zu vermeiden. • Setzen Sie das Gerät keinesfalls Dampf, Staub oder Ruß aus. Andernfalls kann es zu einem Brand oder Stromschlägen kommen. -
Seite 3: Inhaltsverzeichnis
AV-VTA02-Serie Benutzerhandbuch Inhaltsverzeichnes Produktvorstellung 1.1 Modellliste…………………………………………………………………………………………………… 4 1.2 Aufbau…………………………………………………………………………………………………………. 4 Montage 2.1 Teile für die Montage…………………………………………………………………………………… 7 2.2 Montage Unterputz……………………………………………………………………………………… 7 2.3 Montage Aufputz…………………………………………………………………………………………. 8 2.4 Verkabelung…………………………………………………………………………………………………. 10 Erstinstallation 3.1. Anbindung ins eigene Netzwerk………………………………………………………………….. 12 3.2 Erste Einstellungen………………………………………………………………………………………. 14 Web Konfiguration 4.1 System Config………………………………………………………………………………………………. -
Seite 4: Produktvorstellung
AV-VTA02-Serie Benutzerhandbuch 1. Produktvorstellung 1.1. Modellliste Modell Material Farbe Tastentyp Türöffner AV-VTA02-1 Edelstahl Silber Mechanisch integriert 1.2. Aufbau 1.2.1. Abmessungen Bitte beachten Sie vor dem Aufbau die Abmessungen des Gerätes und verwenden Sie die, für Ihre Anforderungen, richtige Installationsmethode V 1.0 Seite 4 von 23 ©... -
Seite 5: Nr.1 Bezeichnung Beschreibung
AV-VTA02-Serie Benutzerhandbuch 1.2.2. Vorderseite Nr.1 Bezeichnung Beschreibung Mikrofon Audio-Eingang Zeigt Bild des Kamera Eingangsbereiches LED Licht für den Ausgleich schlechter Lichtverhältnisse bei LED Licht Anrufen, Anzeige des Kamerabildes Lautsprecher Audio-Ausgang Namensschild Beleuchtetes Namensschild Taste Klingeltaste V 1.0 Seite 5 von 23 ©... -
Seite 6: Rückseite
AV-VTA02-Serie Benutzerhandbuch 1.2.3. Rückseite Nr. Bezeichnung Beschreibung Justierung des Stellen Sie hier den Blickwinkel Kamerawinkels der Kamera ein Alarmknopf Löst Alarm aus wenn das Gerät entfernt wird. 2 Draht Anschluss für Netzwerkkabel über Anschlüsse Verbindungskabel Weitere Für zB Türöffner Anschlüsse Projektanschluss Herstellerzugang V 1.0... -
Seite 7: Montage
AV-VTA02-Serie Benutzerhandbuch 2. Montage 2.1. Teile für die Montage Vergewissern Sie sich, dass in Ihrer Sendung alle unten angegebenen Montageteile enthalten sind. Bezeichnung Bild Anzahl M3 x 5 Schraube M3 x 8 Schraube Dübel 6 x 30 mm 2.2. Montage Unterputz (benötigt Unterputzdose AV-VTZ10) Hinweis: Für die Befestigung der Außenstation an der Unterputzdose... -
Seite 8: Montage Aufputz
AV-VTA02-Serie Benutzerhandbuch Schritt 3: Richten Sie die Außenstation auf die Schraublöcher der Unterputzdose aus und befestigen Sie diese mit den mitgelieferten Schrauben. 2.3. Montage Aufputz HINWEIS: Für die Befestigung mit einer Aufputzdose benötigen Sie neben den enthaltenen Teilen noch vier ST3x 18 mm Kreuzschlitzschrauben. - Seite 9 AV-VTA02-Serie Benutzerhandbuch Schritt 1: Markieren Sie zuerst die Bohrlöcher. Es empfiehlt sich hier die Aufputzdose als Schablone zu verwenden. Bohren Sie die Löcher und schieben Sie die Dübel hinein. Schrauben Sie die Aufputzdose mit ST3 x 18 mm Schrauben fest.
-
Seite 10: Verkabelung
AV-VTA02-Serie Benutzerhandbuch 2.4. Verkabelung Name Beschreibung Anschluss für Netzwerkkabel Benutzeranschluss (Über mitgeliefertes Verbindungskabel) Weitere Anschlüsse zB für den Türöffner HINWEIS: Bitte beachten Sie auch das Label auf der Rückseite des Gerätes 2.4.1. Schaltplan für normal offene Relaisanbindung Wenn die Außenstation mit einem elektrischen Schloss verbunden wird, muss das Minus-Kabel an „COM“... -
Seite 11: Schaltplan Für Normal Geschlossene Relaisanbindung
AV-VTA02-Serie Benutzerhandbuch 2.4.2. Schaltplan für normal geschlossene Relaisanbindung Wenn die Außenstation mit einem elektromagnetischen Schloss verbunden werden soll, muss das Plus-Kabel an „NC“ (Nr. 11) und das Minus-Kabel an „COM“ (Nr. 12) angeschlossen werden. Soll die Außenstation an den Türsensor eines elektromagnetischen Schlosses angebunden werden, so muss ein Ende mit „FEEDBACK“... -
Seite 12: Erstinstallation
AV-VTA02-Serie Benutzerhandbuch 3. Erstinstallation ACHTUNG! Vor dem ersten Anschließen beachten: • Machen Sie sich mit der Verkabelung, der Installation und der Benutzung des Gerätes vertraut. • Kontrollieren Sie die Verkabelung um Kurzschlüsse und nicht geschlossene Stromkreise zu vermeiden. • Nach der Kontrolle können Sie das Gerät an den Strom anschließen. - Seite 13 AV-VTA02-Serie Benutzerhandbuch Schritt 3: Gehen Sie auf System Config -> Network Config. und stellen Sie die IP Adresse der Außenstation und den Standardgateway für Ihr Netzwerk ein. Bestätigen Sie die Einstellungen mit OK. Die Außenstation muss nun einen Neustart vornehmen, damit die Einstellungen wirksam werden.
-
Seite 14: Erste Einstellungen
AV-VTA02-Serie Benutzerhandbuch 3.2. Erste Einstellungen Local Config: Nehmen Sie die Einstellungen vor, wie im Bild unten zu sehen. Bestätigen Sie die Einstellungen mit OK und warten Sie ca. 1 Minuten. Drücken Sie nun auf Aktualisieren. 4. Web - Konfiguration 4.1. -
Seite 15: System Time
AV-VTA02-Serie Benutzerhandbuch 4.1.1.2. A&C Manager Hier werden die Einstellungen für das Öffnen der Türe vorgenommen Bezeichnung Beschreibung Zeitspanne die zwischen dem Öffnen der Entriegel-Intervall Tür und dem nächsten öffnen vergehen muss. Angabe in Sekunden Entriegel- Zeitspanne, in der das Schloss geöffnet ist. -
Seite 16: Indoor Manager
AV-VTA02-Serie Benutzerhandbuch 4.1.3. Indoor Manager Hier können Sie Innenstationen hinzufügen, Einstellungen bearbeiten und Innenstationen löschen. Zum Hinzufügen von Innenstationen klicken Sie auf „add“. Geben Sie den Benutzernamen der Innenstation, die „VTH Short No.“ und die IP Adresse an. HINWEIS: Die „VTH Short No.“ Besteht aus 4 Ziffern bzw. 2 Zahlen. -
Seite 17: Network Config
AV-VTA02-Serie Benutzerhandbuch 4.1.4. Network Config Hier werden die Netzwerkeinstellungen vorgenommen. Sie können hier die IP und den Standardgateway der Außenstation einstellen. Beachten Sie Punkt 3.1. Im Menüpunkt P2P können Sie die Einstellungen zum Nutzen der Handyapp vornehmen. Setzen Sie den Haken bei „Aktivieren“ und wählen Sie Server 2 aus. - Seite 18 AV-VTA02-Serie Benutzerhandbuch 4.1.6. userManage Wenn Sie als Administrator eingeloggt sind können, Sie hier Benutzereinstellungen vornehmen. Sie können Benutzer hinzufügen, entfernen, bearbeiten oder sich die Benutzerinformationen ansehen. Benutzer hinzufügen: Geben Sie einen Benutzernamen, Passwort und die Art des Benutzers an (z.B. admin) an.
-
Seite 19: Info Search
AV-VTA02-Serie Benutzerhandbuch Benutzer vergeben. Geben Sie hierfür das alte Passwort an. Tippen Sie nun das neue Passwort ein und bestätigen Sie dieses. Gehen Sie anschließend auf OK. Benutzer löschen: Klicken Sie auf das kleine „Minus“ Symbol in der Spalte Löschen, um den Benutzer zu entfernen. -
Seite 20: Logout
AV-VTA02-Serie Benutzerhandbuch 4.4. Logout Hier können Sie sich aus dem WEB – Interface ausloggen oder die Außenstation neu starten. 5. Funktionen 5.1. Anruf Funktion 5.1.1. Manager Center anrufen Wenn Sie den Haken bei „Register to the MGT Center“ setzten, rufen Sie beim Drücken der Klingeltaste das Management Center an. -
Seite 21: Kamerabild Darstellen
AV-VTA02-Serie Benutzerhandbuch 5.2. Kamerabild Darstellen Das Kamerabild der Außenstation kann an der Innenstation. Wiedergegeben werden. 5.3. Tür öffnen Wenn die Innenstation angerufen wird, das Kamerabild anzeigt oder die Außenstation anruft, kann die Tür von der Innenstation ferngesteuert geöffnet werden. Nachdem das Gespräch beendet wurde oder die Zeit zum Öffnen der Tür abgelaufen ist, geht die Außenstation wieder in den Standby Modus. -
Seite 22: Technische Daten
AV-VTA02-Serie Benutzerhandbuch 7. Technische Daten Auf einen Blick bis 1-Familien Außenstation CMOS HD Kamera Kameratyp 1,3 Megapixel (1280x960) Kamerauflösung Weitwinkelobjektiv 100° Erfassungsbereich Schwenkbares Kameramodul 3 Meter Beleuchtungsreichweite Ferngesteuerte Türöffner-Funktion Türöffner-Funktion App für Smartphone und Tablet Mobile Steuerung Intelligente Rückmeldefunktion Sonstige Funktionen... -
Seite 23: Abschließende Hinweise
AV-VTA02-Serie Benutzerhandbuch Edelstahl gebürstet Gehäusematerial Ja (IP65) Staub- und Spritzwasserschutz Wetterbeständigkeit Vandalismusschutz 130x140x32,2mm Abmessungen (BxHxT) Verbindungen direkt Verdrahtung (elektr. Schloss) mind. CAT5 Verdrahtung (Hauptleitung) 12V DC / 1A (optional statt PoE) Verdrahtung (Stromversorgung) Elektrische Daten 12V DC / 1A Stromversorgung...
