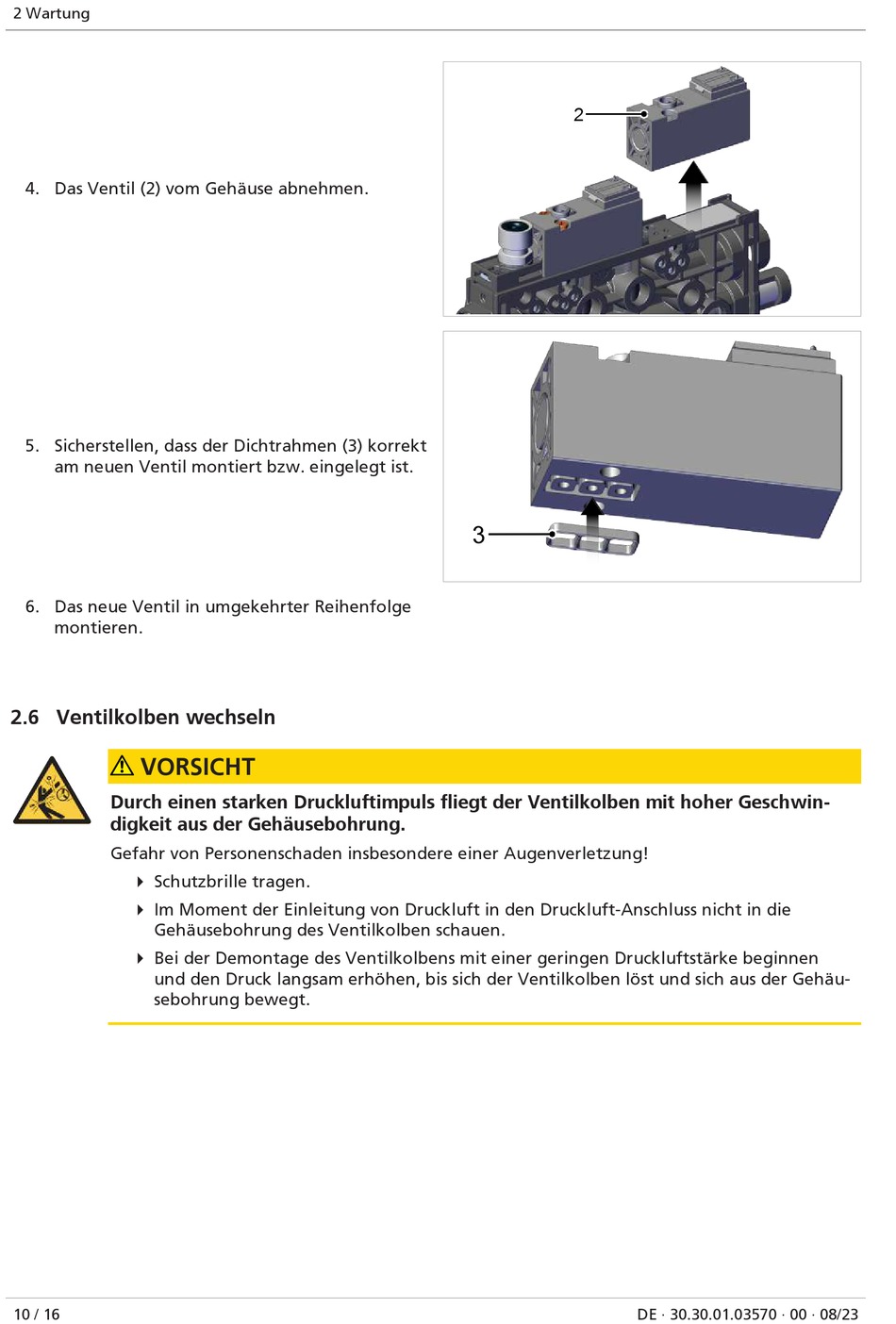

2 Wartung
4. Das Ventil (2) vom Gehäuse abnehmen.
5. Sicherstellen, dass der Dichtrahmen (3) korrekt
am neuen Ventil montiert bzw. eingelegt ist.
6. Das neue Ventil in umgekehrter Reihenfolge
montieren.
2.6 Ventilkolben wechseln
VORSICHT
Durch einen starken Druckluftimpuls fliegt der Ventilkolben mit hoher Geschwin-
digkeit aus der Gehäusebohrung.
Gefahr von Personenschaden insbesondere einer Augenverletzung!
4 Schutzbrille tragen.
4 Im Moment der Einleitung von Druckluft in den Druckluft-Anschluss nicht in die
Gehäusebohrung des Ventilkolben schauen.
4 Bei der Demontage des Ventilkolbens mit einer geringen Druckluftstärke beginnen
und den Druck langsam erhöhen, bis sich der Ventilkolben löst und sich aus der Gehäu-
sebohrung bewegt.
10 / 16
2
3
DE · 30.30.01.03570 · 00 · 08/23
