3DRE(E)(A); Z3DRE(E)(A) | Proportional-Druckreduzierventil
Funktion: Typ (Z)3DREE und (Z)3DREA
Typ (Z)3DREE – mit integrierter digitaler Elektronik
(OBED)
In Funktion und Aufbau entsprechend dem Typ (Z)3DRE.
Auf dem Proportionalmagneten befindet sich die digitale
On-Board-Elektronik (OBED) (10). Diese kann mit unter-
schiedlichen elektrischen Schnittstellen ausgestattet
werden:
▶ Analoge Schnittstelle (XH1)
– Schnittstelle „A1" (Sollwert 0 ... 10 V)
– Schnittstelle „F1" (Sollwert 4 ... 20 mA)
▶ Digitale Schnittstelle (XH5)
– IO-Link „L1"
Typ (Z)3DREA – mit integrierter digitaler Elektronik
(OBED) und Druckregelung
In Funktion und Aufbau entsprechend dem Typ (Z)3DREE.
Diese Ventilausführung besitzt zusätzlich einen Druck-
messumformer (11). Dieser ist entweder direkt auf dem
Träger (12) angebracht, oder kann über die Schnittstelle
(X2N) extern im System integriert werden.
Mittels Druckmessumformer (11) wird der Druck in Kanal
P erfasst und über die integrierte Elektronik (10) unab-
hängig vom Volumenstrom geregelt.
Der Druck im Kanal A (P①) wird über Stecker (XH1, XH5)
als analoger oder digitaler Istwert (0 ... 10 V bzw.
4 ... 20 mA oder in Einheit [bar]) zur Verfügung gestellt.
Bei Sollwert Null beaufschlagt die integrierte Elektronik
den Proportionalmagneten nur mit dem minimalen Steu-
erstrom und es stellt sich der minimale Einstelldruck ein.
13
XH5
("L1")

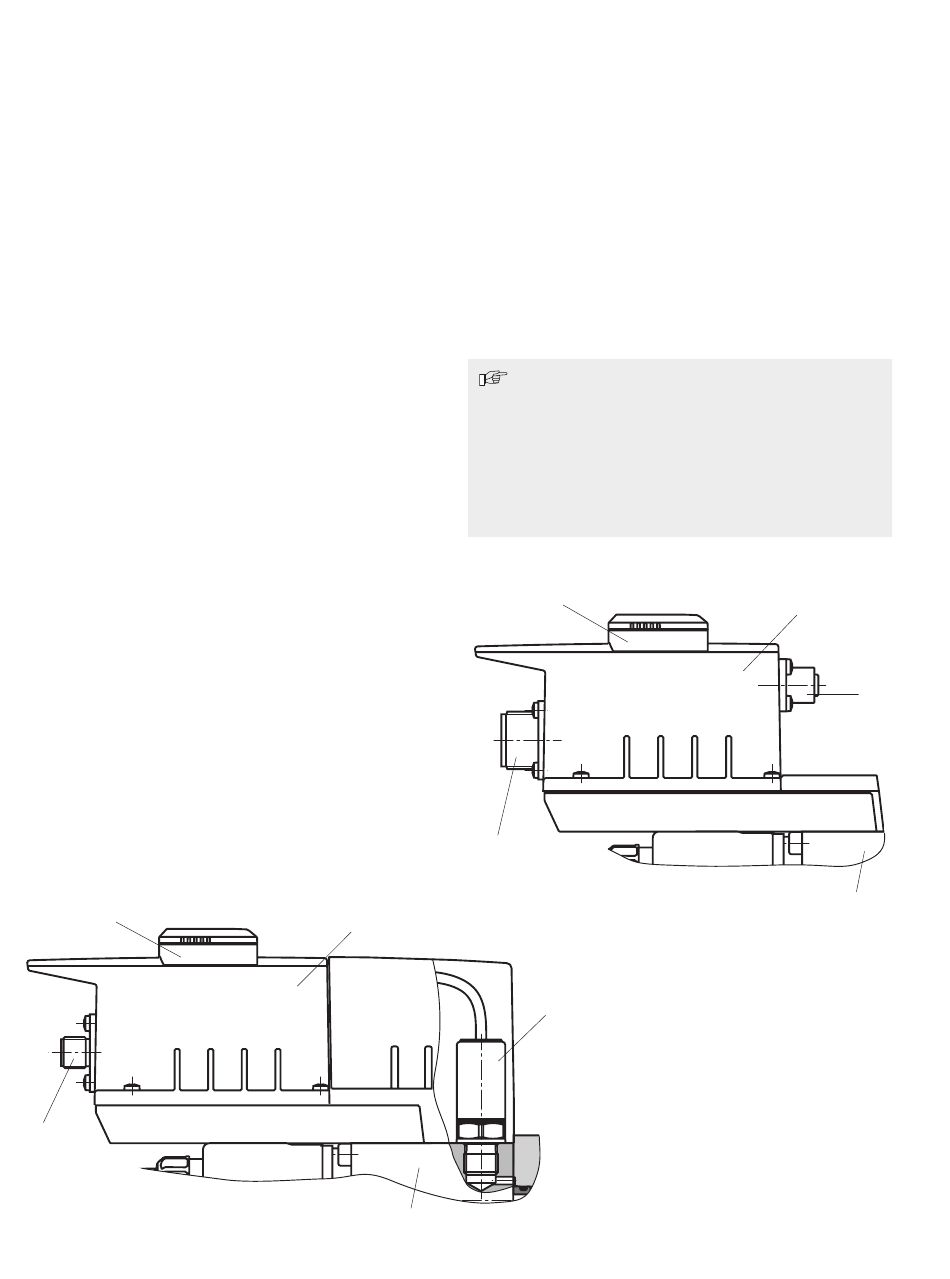

Typ 3DREA ...
Bosch Rexroth AG, RD 29283, Ausgabe: 2023-01
Bluetooth®-Funktion
Die digitale On-Board-Elektronik (OBED) stellt dem
Anwender eine digitale Diagnoseschnittstelle über einen
Bluetooth®-Dongle (Bluetooth® Low Energy) zur Verfü-
gung. Dieser kann auch als Zubehör bestellt und nachge-
rüstet werden. Das Aufbringen des Bluetooth®-Dongles
ist nur im stromlosen Zustand des Ventils erlaubt.
Mittels der „easy2connect-App" kann über den
Bluetooth®-Dongle (13) der Status des Ventils angezeigt
und Konfigurationen am Ventil vorgenommen werden.
Hinweis:
▶ Die „easy2connect-App" kann im App Store (iOS)
oder Google Play Store (Android) heruntergeladen
werden.
▶ Weitere Informationen zum Bluetooth®-Dongle
VT-ZBT-1-1X (R901505294), sowie Einrichtung und
Installation der App, siehe Datenblatt 30581 und
Betriebsanleitung 30581-B.
XH1
("A1"; "F1")
Typ 3DREA...A
10
12
13
11
10
X2N
12
