Anschließen der Zugentlastung für Ethernet/USB
Die im Produktpaket mitgelieferte Zugentlastung für Ethernet/USB soll das unabsichtliche Abziehen des Ethernet-Kabels und
des Steckverbinders Industrial Ethernet FastConnect vom Gerät verhindern. Für das Anbringen der Zugentlastung benötigen
Sie zwei Kabelbinder. Neben den Ethernet-Kabeln können Sie diese Zugentlastung auch verwenden, um die vier USB-Kabel
gegen ungewolltes Abziehen zu schützen.
Für die Sicherung der Ethernet-Zugentlastung benötigen Sie einen Schraubendreher T10.
Vorgehensweise

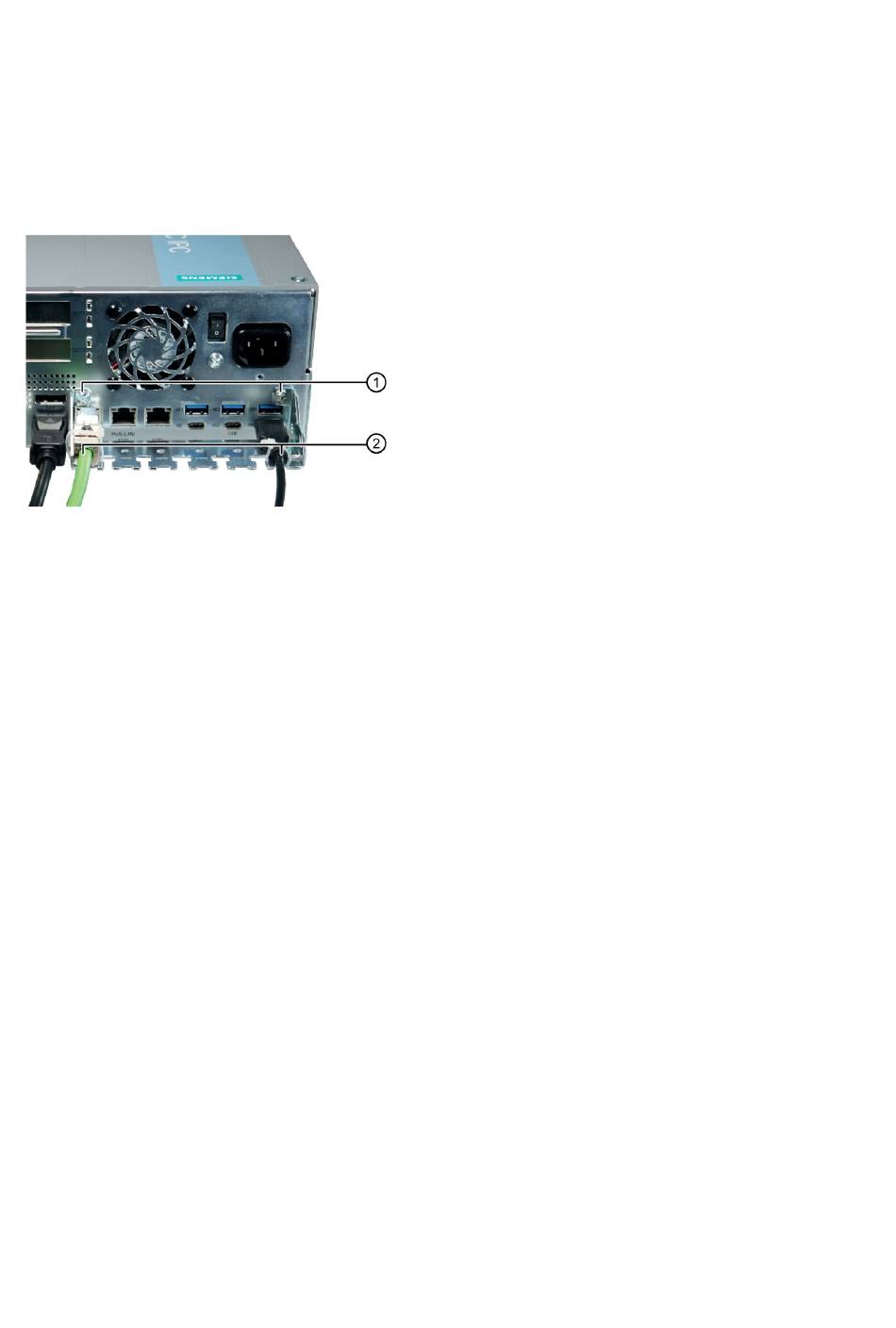

1. Sichern Sie die Zugentlastung für Ethernet/USB mit zwei Linsenkopfschrauben M3 am Gerätegehäuse ①.
2. Schließen Sie Netzwerkkabel und USB-Kabel am Gerät an und sichern Sie die Steckverbinder mit Kabelbindern an der
Zugentlastung ②.
3. Schrauben Sie die Steckverbinder der COM- und DVI-Verbindung fest.
