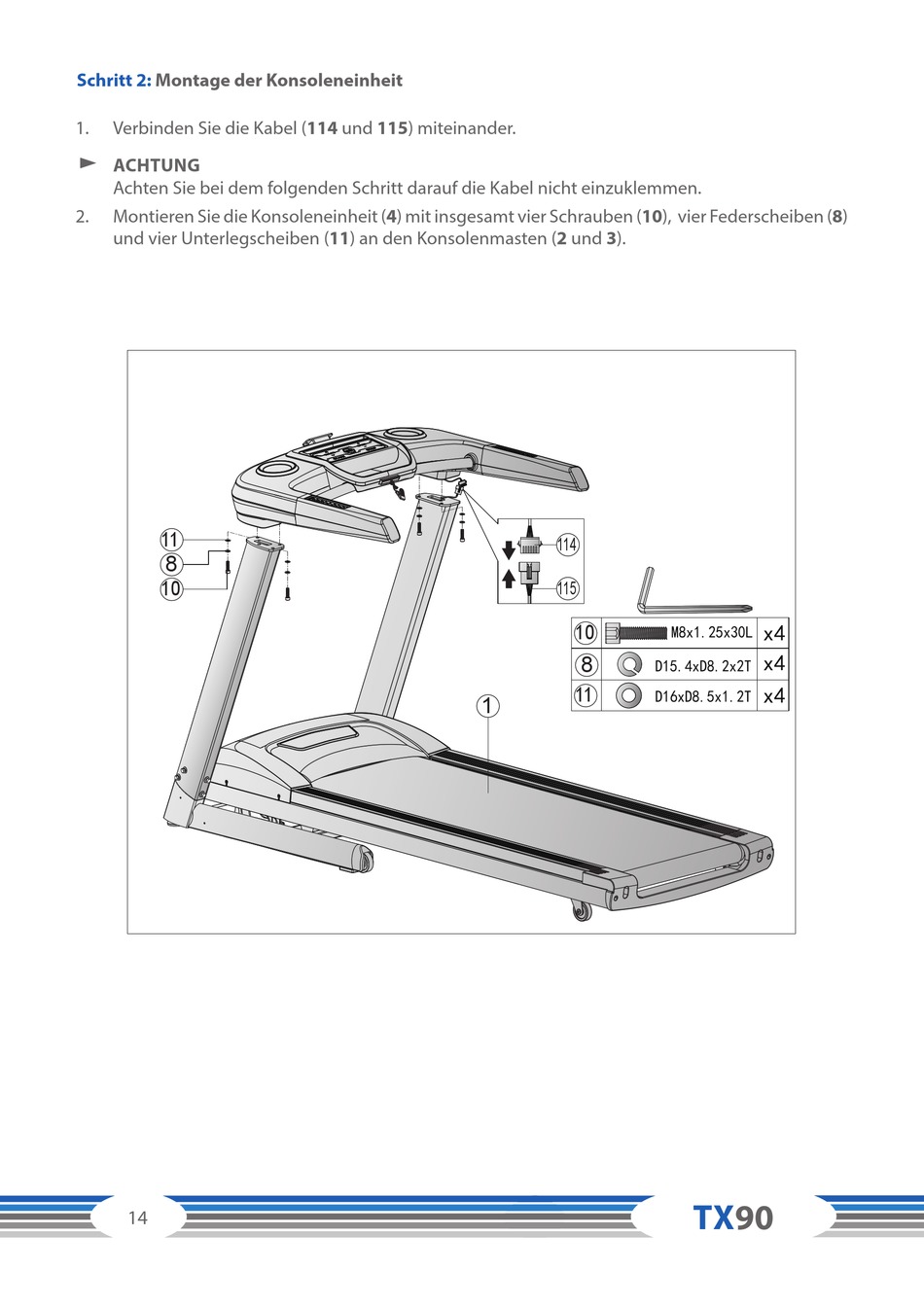

Schritt 2: Montage der Konsoleneinheit
Verbinden Sie die Kabel (114 und 115) miteinander.
1.
࣑ ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
2. Montieren Sie die Konsoleneinheit (4) mit insgesamt vier Schrauben (10), vier Federscheiben (8)
und vier Unterlegscheiben (11) an den Konsolenmasten (2 und 3).
11
8
10
Step2
14
114
115
10
8
D15.4xD8.2x2T
11
D16xD8.5x1.2T
1
x4
M8x1.25x30L
x4
x4
