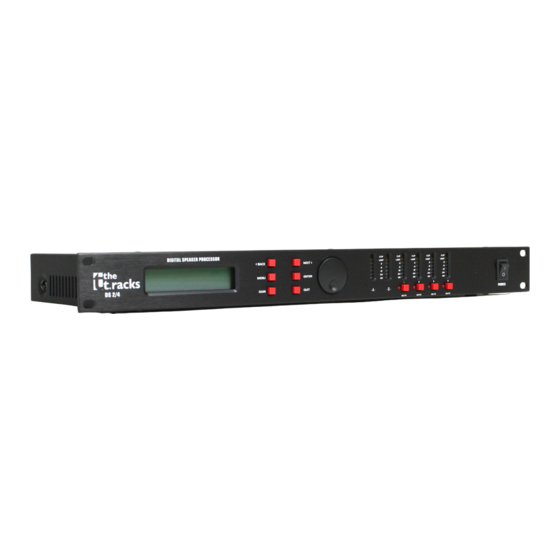

t.racks DS 2/4
Betriebsanleitung
Bedienung über die TASTEN am Gerät
Fallbeispiel und Funktionen einzeln
Hinweis zum lesen dieser Betriebsanleitung: zu Beginn jeder Zeile steht
die TASTE, die betätigt werden muss; in Klammern steht -zur Kontrolle-
der entsprechende Inhalt des Controller-Displays
Werbung
Verwandte Anleitungen für thomann t.racks DS 2/4
Inhaltszusammenfassung für thomann t.racks DS 2/4
- Seite 1 DS 2/4 Betriebsanleitung Bedienung über die TASTEN am Gerät Fallbeispiel und Funktionen einzeln Hinweis zum lesen dieser Betriebsanleitung: zu Beginn jeder Zeile steht die TASTE, die betätigt werden muss; in Klammern steht -zur Kontrolle- der entsprechende Inhalt des Controller-Displays...
- Seite 2 Sie drücken: MENU, sie sehen: (Xover sub menu), ENTER, (load a Xover), NEXT (design a Xover), ENTER (durch Drehen des jog.wheels oder durch NEXT/BACK wählen sie die gewünschte Art aus. hier: type: 2x2 way crossover) ENTER ("design a Xover, out 3&4 source B") Anmerkung: hier NICHT "source A+B"...
- Seite 3 Wir machen es wieder schrittweise: Drücken sie dazu die Taste: GAIN ( input :A gain, gain = 0.0dB) -das ist die Einstellung der Eingangsverstärkung Kanal A, sie erhalten den gewünschten Wert durch Drehen des jog-wheel NEXT ( input :B gain, gain = 0.0dB) -das ist die Einstellung der Eingangsverstärkung Kanal B, gewünschter Wert durch jog-wheel NEXT (OP1 L low gain, gain = 0.0dB) das ist die Einstellung der Ausgangsverstärkung Kanal OP 1, Wert durch jog-wheel...
- Seite 4 input- und output-gain, polung, delay, trennfrequenzen, equalizer, limiter, und name Bedenken Sie, dass der Controller (in der anfangs als 2x 2way- crossover gewählten Konfiguration) input A auf OP 1 und 2 , input B auf OP3 und 4 legt. Also sollten die beiden Subwoofer auf OP1 und 3, die beiden Satelliten auf OP2 und 4 liegen, um die stereo-Wirkung zu erhalten! Konfiguration abrufen...
- Seite 5 ENTER (erase a xover, 1: ) Speicherplatz Vergabe durch jog-wheel (1- 10. Konfiguration) ENTER ([ENTER] to erase, 1:_ ) ENTER (erase xover memory?, [ENTER] to confirm.) ENTER fertig Controller per Passwort schützen: MENU (MAIN MENU, xover submenu) NEXT (MAIN MENU, security sub menu) ENTER (security menu, unit lock) ENTER (Unit lock, LOCK: changes only) Auswahl durch jog-wheel (z.b changes only, changes + view, changes + mutes, EVERYTHING)
- Seite 6 WAKE-UP Modus einstellen: MENU (Xover sub menu), 2 x NEXT (MAINMENU, system sub-menu), ENTER (SYSTEM menu:.., input option) NEXT (SYSTEM menu: .., wake-up time) ENTER (WAKE-up time, wake-up: fade-in) durch Drehen des jog-wheels kann man nun die gewünschte Betriebsart (fade-in oder mute-hold) einstellen.
