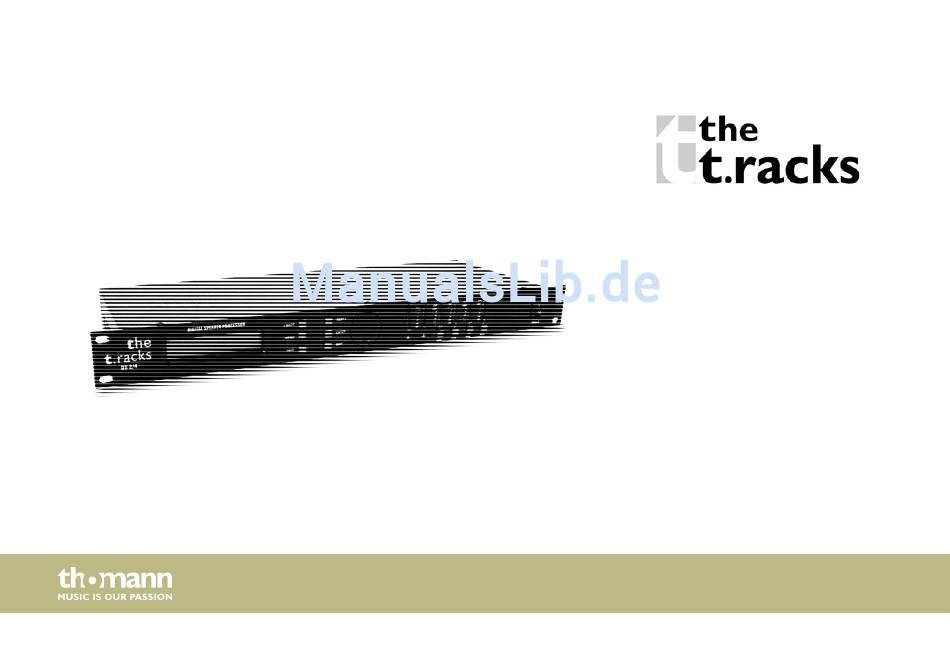

- Seite 1 DS 2/4 digitales lautsprecher- management-system bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 13.03.2017, ID: 198101...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation und Inbetriebnahme....................13 4.1 Anschlussbelegung......................... 14 Anschlüsse und Bedienelemente....................15 Funktionen..............................20 Technische Daten............................ 30 Reinigung..............................32 Umweltschutz............................33 DS 2/4... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. digitales lautsprecher-management-system...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Klangregelung und Verteilung eingehender Audiosignale auf die ange‐ Gebrauch schlossenen Lautsprecher. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungs‐ anleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Zwei Eingänge, vier Ausgänge (2 × 2-Wege, 3-Wege, 4-Wege, 2-Wege-Sub) Drei digitale 24-Bit-Signalprozessoren Parametrische Fünf-Band-Equalizer Hochpass- und Tiefpassfilter Regelbare Eingangs- und Ausgangsempfindlichkeit Laufzeitverzögerung bis zu sieben Millisekunden Limiter mit einstellbarem Schwellenwert, Ansprechzeit, Haltezeit und Abfallzeit RS232-Schnittstelle Einbau in 19-Zoll-Racks (1 HE) digitales lautsprecher-management-system... -
Seite 13: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 14: 4.1 Anschlussbelegung
Installation und Inbetriebnahme 4.1 Anschlussbelegung XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung bei symmetrischer Beschaltung. Masse Positives Signal (+) Negatives Signal (–) digitales lautsprecher-management-system... -
Seite 15: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite DS 2/4... - Seite 16 Anschlüsse und Bedienelemente 1 Display 2 BACK / NEXT Cursor- und Navigationstasten. Mit Hilfe dieser Tasten können Sie den Cursor an die gewünschte Stelle im Anzeige‐ text setzen sowie zwischen den einzelnen Menüs blättern. 3 MENU Taste zum Aufrufen der Menü-Funktion. 4 GAIN Taste zum Aktivieren des Parametrier-Modus.
- Seite 17 Anschlüsse und Bedienelemente 7 Jog Wheel Mit Hilfe des Jog Wheel können Sie Parameterwerte einstellen, Werte eingeben und vorhandene Menü-Optionen anwählen. 8 LED-Anzeige Eingangskanal A / B Die LEDs zeigen die Signalstärke des Eingangssignals an. Verringern Sie im Falle einer Übersteuerung (LED „CLIP“ fla‐ ckert oder leuchtet dauerhaft) den Ausgangspegel des am betroffenen Kanal angeschlossenen Geräts.
- Seite 18 Anschlüsse und Bedienelemente Rückseite digitales lautsprecher-management-system...
- Seite 19 Anschlüsse und Bedienelemente 11 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung. 12 RS232-Schnittstelle, 9-polige D-SUB-Buchse. 13 OUTPUTS Signalausgang 4 bis 1 (XLR-Einbaustecker). 14 INPUTS Signaleingang Kanal A und B (XLR-Einbaubuchse). DS 2/4...
-
Seite 20: Funktionen
Funktionen Funktionen Schalten Sie immer zuerst das Lautsprecher-Management-System und danach die angeschlossenen Geräte ein, um Einschaltknacken und mögliche Schäden an den angeschlossenen Lautsprechern zu vermeiden. Menü „Xover sub menu“ Betätigen Sie die Taste [MENU], um das Menü „Xover sub menu“ zu öffnen. In diesem Menü sind die Einstellungen der Trennfrequenzen hinterlegt. - Seite 21 Funktionen „design a Xover“ In diesem Untermenü können Sie eine Anwenderkonfiguration erstellen. Betätigen Sie die Taste [ENTER] und anschließend [NEXT], um die Option „design a Xover“ zu aktivieren. Wählen Sie mit Hilfe der Tasten [NEXT] / [BACK] oder mit dem Jog Wheel den gewünschten Modus, z.B.
- Seite 22 Funktionen Die Option „stereo links“ kann gewählt werden, wenn die Kanäle OP (OUTPUT) 1 und 3 sowie 2 und 4 identisch parametriert werden. Die Werte OUT1+3 und OUT2+4 werden dann bei der Eingabe automatisch kopiert und müssen nicht mehrfach eingegeben werden. Bestätigen Sie die Auswahl mit [ENTER].
- Seite 23 Funktionen „erase a Xover“ In diesem Untermenü können Sie im Gerät hinterlegte Konfigurationen löschen. Betätigen Sie die Taste [ENTER] und anschließend dreimal die Taste [NEXT], um die Option „erase a Xover“ zu aktivieren. Auf dem Display erscheint die Anzeige „… erase a xover“...
- Seite 24 Funktionen Passworteingabe Der Zugriff auf die verschiedenen Geräteparameter ist passwortgeschützt. Gehen Sie zur Ein‐ gabe des Passworts wie folgt vor: Drücken Sie gleichzeitig die Tasten [BACK] und [NEXT]. Wählen Sie mit dem Jog Wheel ein Zeichen nach dem anderen aus und bestätigen Sie jeweils mit [ENTER].
- Seite 25 Funktionen Bestätigen Sie Ihre Auswahl mit [ENTER]. „delay time/distance“ Über den Menüpunkt „delay time/distance“ können Sie die Laufzeitverzögerung des digitalen Lautsprecher-Management-Systems einstellen. Verfügbare Einheiten sind Meter (m), Feet (ft) und Millisekunden (ms). Bestätigen Sie Ihre Auswahl mit [ENTER]. „interface“ Über den Menüpunkt „interface“ können Sie die Übertragungsgeschwindigkeit der RS232- Schnittstelle (2400, 4800, 9600, 19200 oder 38400 Bd) sowie die Gerätekennung (Remote-ID 1 bis 32) des digitalen Lautsprecher-Management-Systems festlegen.
- Seite 26 Funktionen Menü „parameter“ Im Menü „parameter“ können verschiedene Geräteparameter angepasst werden. Öffnen Sie das Menü mit [GAIN], wählen Sie die gewünschte Option mit Hilfe der Tasten [BACK] und [NEXT] und bestätigen Sie die Auswahl mit [ENTER]. Die Zugriffssperre kann durch die Eingabe eines gültigen Passworts aufgehoben werden: Parameter Funktion...
- Seite 27 Funktionen Parameter Funktion Wertebereich Delay Laufzeitverzögerung 0 … 7 ms Über diesen Parameter lassen sich konstruktiv bedingt unterschied‐ liche Signallaufzeiten von Lautspre‐ chern oder räumlich bedingte Lauf‐ zeitdifferenzen (Boxenabstand) kompensieren. < 10 Hz…16 kHz High Pass Hochpassfilter Low Pass Tiefpassfilter 35 Hz …...
- Seite 28 Funktionen Equalizer Pro Ausgang steht ein parametrischer 5-Band-Equalizer zur Verfügung. Zusätzlich kann ein High- bzw. Low-Shelf-Filter gesetzt werden. Setzen Sie hierzu den Gain auf 0 dB und den Q- Faktor auf „Hishelf/Loshelf“. Um ein bestimmtes EQ-Band zu deaktivieren (Bypass-Modus), drücken Sie die Taste [ENTER]. Parameter Wertebereich Frequenz...
- Seite 29 Funktionen Limiter Pro Ausgang steht ein Limiter zur Verfügung. Diese Limiter begrenzen den Signalpegel kanal‐ bezogen auf einen bestimmten Schwellenwert und bieten somit zusätzlich Schutz gegen Übersteuerung und Schäden an den angeschlossenen Lautsprechern. Parameter Funktion Wertebereich Threshold Schwellenwert –20 … +15 dB Attack Ansprechzeit 1 …...
-
Seite 30: Technische Daten
Technische Daten Technische Daten Eingangsimpedanz 10 kΩ Gleichtaktunterdrückungsverhältnis (CMRR) > 50 dB (30 Hz…20 kHz) < 50 Ω Ausgangsimpedanz Max. Spannungsdifferenz zwischen positiver Vpp = 4 V, Vpp = 7,6 V und negativer Spitzenspannung Frequenzgang 20 Hz … 20 kHz Klirrfaktor (THD) 0,01 % Maximale Laufzeitverzögerung... - Seite 31 Technische Daten Abmessungen (H × B × T) 44 mm × 480 mm × 220 mm Gewicht 3,6 kg DS 2/4...
-
Seite 32: Reinigung
Reinigung Reinigung Lüftungsgitter Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! digitales lautsprecher-management-system... -
Seite 33: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 34 Notizen digitales lautsprecher-management-system...
- Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
