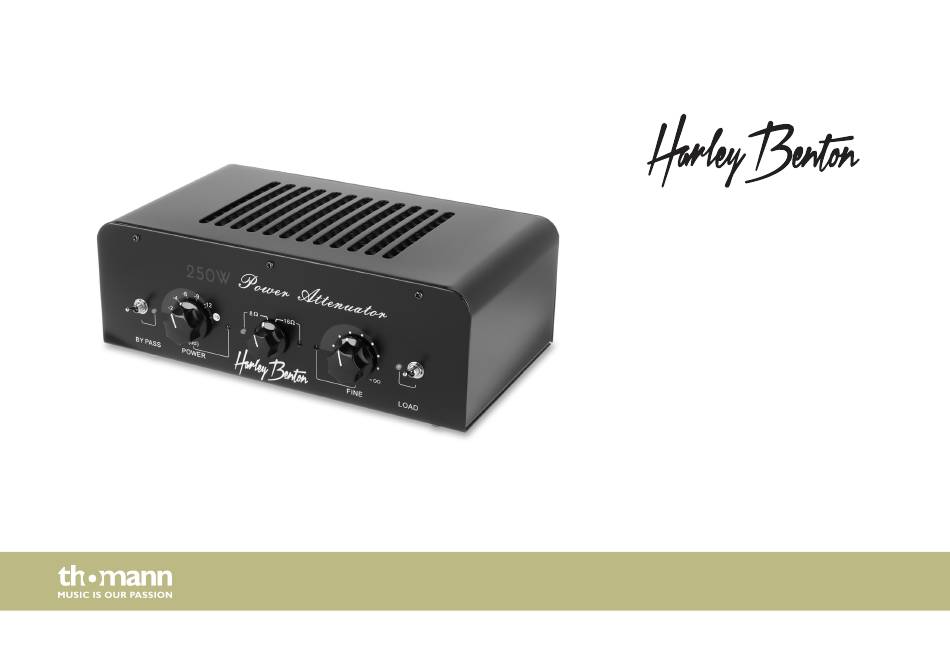

- Seite 1 PA-250 power-attenuator bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 30.11.2021, ID: 510412 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................12 Anschlüsse und Bedienelemente....................13 4.1 Anschlussmöglichkeit........................17 Technische Daten............................ 18 Stecker- und Anschlussbelegungen....................20 Reinigung..............................23 Umweltschutz............................24 PA-250... -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. power-attenuator... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. power-attenuator...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Reduzierung des Ausgangssignals von Gitarrenverstärkern. Verwenden Gebrauch Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Ver‐ wendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestim‐ mungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 11 Sicherheitshinweise HINWEIS! Schäden durch Verbindung mit angeschaltetem Verstärker Schließen Sie das Gerät immer an den abgeschalteten Verstärker an, da sonst der Verstärker unter Umständen Schaden nehmen kann. HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen.
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Leistungsreduzierer für Röhrenverstärker, ideal für den Einsatz im Probenraum, im Studio und auf der Bühne. Eingangsleistung: max. 250 W 8 Ω-Option, 16 Ω-Option Stromversorgung über Verstärker Eingänge: Verstärker, optionales Steckernetzteil Ausgänge: PA-Equipment/Mischpult (niederohmig), Line, Lautsprecher LED als Überlast-Anzeige Regler: Lautsprecherpegel, Line-Pegel, Fine-Pegel Geräuscharmer Lüfter power-attenuator... -
Seite 13: Anschlüsse Und Bedienelemente

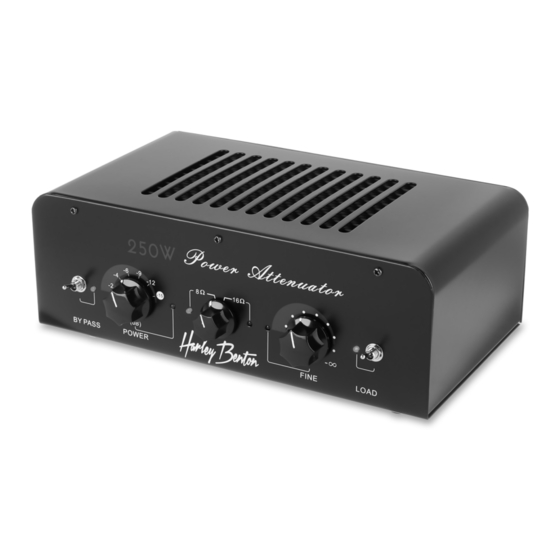

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö & + ,- PA-250... - Seite 14 Anschlüsse und Bedienelemente 1 [BY PASS] Kippschalter zum Deaktivieren der Leistungsreduzierung. Die LED leuchtet. Die Signal-Lautstärke wird dann so ausgegeben, als wäre der Lautsprecher-Ausgang direkt am Verstärker ange‐ schlossen. 2 [POWER (db)] Drehregler zum Einstellen der Lautstärke des Signals am Lautsprecher-Ausgang. Drehen Sie den Regler im Uhrzeiger‐ sinn, um die Lautstärke des Ausgangssignals in Schritten von 2…3 dB zu verringern.
- Seite 15 Anschlüsse und Bedienelemente 5 [FINE] Drehregler zum Einstellen der effektiven Lautstärke des Signals am Lautsprecher-Ausgang. Die LED leuchtet. Drehen Sie den Regler im Uhrzeigersinn, um die Lautstärke des Ausgangssignals in Schritten von 4…5 dB bis zu „–∞“ (kein Ton) zu verringern. Steht der Regler auf „–15“...
- Seite 16 Anschlüsse und Bedienelemente 10 [LINE LEVEL] Drehregler zum Einstellen der Lautstärke des Signals am Line-Ausgang. 11 [POWER] Eingangsbuchse für ein optionales Steckernetzteil. Wenn die LED und der Lüfter dauerhaft stabil laufen sollen, können Sie das Gerät über ein externes Steckernetzteil betreiben.
-
Seite 17: Anschlussmöglichkeit
Anschlüsse und Bedienelemente 14 [8 Ω / BY PASS / 16 Ω] Status-LED. Die entsprechende LED leuchtet bei aktivierter Funktion. 15 [OUTPUT FROM SPEAKER] Ausgangsbuchse zum Anschluss einer passiven Lautsprecherbox. 4.1 Anschlussmöglichkeit Ampli er Guitar to speaker from output to input from output to input (8 :/ 16 :) -
Seite 18: Technische Daten
Technische Daten Technische Daten Max. Eingangsleistung 250 W Eingangsanschlüsse Verstärker 1 × 6,35-mm-Klinkenbuchse Stromversorgung Eingangsbuchse für ein optionales Steckernetzteil Eingangsimpedanz 8 Ω, 16 Ω Ausgangsanschlüsse PA-Equipment/Mischpult 1 × XLR (niederohmig), symmetrisch Line 1 × 6,35-mm-Klinkenbuchse Lautsprecher 1 × 6,35-mm-Klinkenbuchse Spannungsversorgung durch Verstärker optional: externes Steckernetzteil, 100 - 240 V 50/60 Hz... - Seite 19 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Rauschunterdrückung nein DI-Box nein Lautsprecher-Simulation Dummy Load (Betrieb ohne Box) PA-250...
-
Seite 20: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 21 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 22 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) power-attenuator...
-
Seite 23: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐... -
Seite 24: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 25 Notizen PA-250...
- Seite 26 Notizen power-attenuator...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
