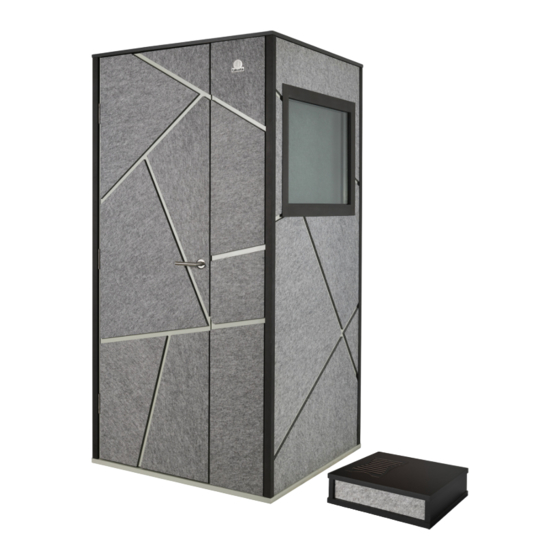

- Seite 1 Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 22.06.2023, ID: 563668, 564133...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise........................................5 Leistungsmerkmale........................................6 Lieferumfang............................................. 7 Montage............................................... 8 Technische Daten.......................................... 23 Umweltschutz..........................................24 Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 4 Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 5 Sicherheitshinweise Sicherheitshinweise GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder! An Verpackungsmaterialien und Kleinteilen können Kinder ersticken. Beim Umgang mit dem Gerät können Kinder sich ver‐ letzen. Lassen Sie Kinder niemals mit Verpackungsmaterial und dem Gerät spielen. Bewahren Sie Verpackungsmaterial niemals in der Reichweite von Babys und Kleinkindern auf. Entsorgen Sie Verpackungs‐ material bei Nichtgebrauch stets ordnungsgemäß.
- Seite 6 Leistungsmerkmale Leistungsmerkmale Reduzierung der Lautstärke: ca. 27 dB passive Belüftung schallisolierendes Fenstermodul aus zweischichtigem Iso-Glas verschließbare Tür mit Griff 3 Öffnungen zur Kabeldurchführung Ablage innen Gewinde zur Montage eines Mikrofonarms aufladbare USB-LED-Lampe Wandelemente aus MDF in verschiedenen Stärken Dämmplatten aus PET Polyester in verschiedenen Stärken zur magnetischen Montage Aktives Belüftungsmodul Isolation Booth Fan Module (optional erhältlich, Artnr.
- Seite 7 Lieferumfang Lieferumfang VORSICHT! Verletzungsgefahr durch hohes Gewicht Wegen des hohen Gewichts des Geräts sind immer mindestens zwei Personen für den Transport und die Montage erforder‐ lich. Die Lieferung erfolgt in Einzelteilen auf Doppelpalette durch eine Spedition bis Bordsteinkante. Überprüfen Sie vor dem Aufbau Ihrer transportablen Sprach- und Gesangskabine die Vollständigkeit der Lieferung anhand der fol‐ genden Liste.
- Seite 8 Montage Montage Legen Sie zur Montage alle Komponenten auf einer geeigneten Montagefläche ab. Benutzen Sie eine weiche Unterlage, um Beschä‐ digungen an den Oberflächen zu vermeiden. Bodenplatte vorbereiten Bringen Sie die Verbindungsbolzen, die Holzdübel und die Verbindergehäuse wie dargestellt an der Bodenplatte an. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 9 Montage Rückwand vorbereiten Bringen Sie die Verbindungsbolzen, die Holzdübel und die Verbindergehäuse wie dargestellt an der Rückwand an und stecken Sie das Ablagebrett mit der Öffnung zur Kabeldurchführung entsprechend auf die Holzdübel. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 10 Montage Linke Seitenwand vorbereiten Bringen Sie die Verbindungsbolzen, die Holzdübel und die Verbindergehäuse wie dargestellt an der linken Seitenwand an. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 11 Montage Linke Seitenwand, Rückwand und Bodenplatte miteinander verbinden Schieben Sie die drei Teile wie dargestellt zusammen und drehen Sie die markierten Verbindergehäuse fest. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 12 Montage Frontpanele verbinden und befestigen Stecken Sie das senkrechte Frontpanel wie dargestellt auf die Bodenplatte und drehen Sie die Verbindergehäuse unten fest. Bringen Sie das waagrechte Frontpanel am linken Seitenteil an und befestigen Sie es mit zwei Schrauben oben am senkrechten Frontpanel.
- Seite 13 Montage Rechte Seitenwand vorbereiten Bringen Sie die Verbindungsbolzen, die Holzdübel und die Verbindergehäuse wie dargestellt an der rechten Seitenwand an. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 14 Montage Rechte Seitenwand anbringen Stecken Sie die rechte Seitenwand wie dargestellt auf die Bodenplatte und an die Frontpanele und drehen Sie die markierten Verbindergehäuse fest. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 15 Montage Deckenelement vorbereiten Bringen Sie die Verbindungsbolzen und die Holzdübel wie dargestellt am Deckenelement an. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 16 Montage Deckenelement anbringen Stecken Sie das Deckenelement wie dargestellt auf die Wände auf und drehen Sie die markierten Verbindergehäuse fest. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 17 Montage Tür anbringen Befestigen Sie die Tür an der linken Seitenwand, indem Sie die Scharniere wie dargestellt mit je drei Schrauben befestigen. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 18 Montage Dämmplatten anbringen Bringen Sie zuerst die Dämmplatten am Deckenelement an und anschließend an der Rückwand und den beiden Seitenwänden. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 19 Montage Zweites Ablagebrett befestigen Befestigen Sie wie dargestellt das zweite Ablagebrett senkrecht unterhalb des ersten Ablagebretts und ziehen Sie die Verbinder‐ gehäuse fest. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 20 Montage Lüftungsöffnung fertigstellen Legen Sie den Schaumfilter wie dargestellt in die Öffnung und befestigen Sie die Lüftungsabdeckung mit vier Schrauben. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 21 Montage Teppich einlegen Legen Sie den Teppich wie dargestellt auf die Bodenplatte. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 22 Montage Optionales Belüftungssystem anbringen Bringen Sie die Holzdübel auf der Unterseite des Belüftungssystems an und stecken Sie das Belüftungselement auf das Decken‐ element in die vorgebohrten Löcher. Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 23 Technische Daten Technische Daten Sprach- und Gesangskabine Lautstärkereduzierung ca. 27 dB Material Platten MDF, Melamin beschichtet Fenstermodul zweischichtiges Iso-Glas Dämmplatten PET Polyester Abmessungen (B × H × T) Außen: 1090 mm × 2193 mm × 1090 mm Höhe mit optionalem Belüftungsmodul: 2289 mm Innen: 975 mm ×...
- Seite 24 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpackung.
- Seite 25 Notizen Isolation Booth Transportable Sprach- und Gesangskabine...
- Seite 26 Notizen Isolation Booth Transportable Sprach- und Gesangskabine...
