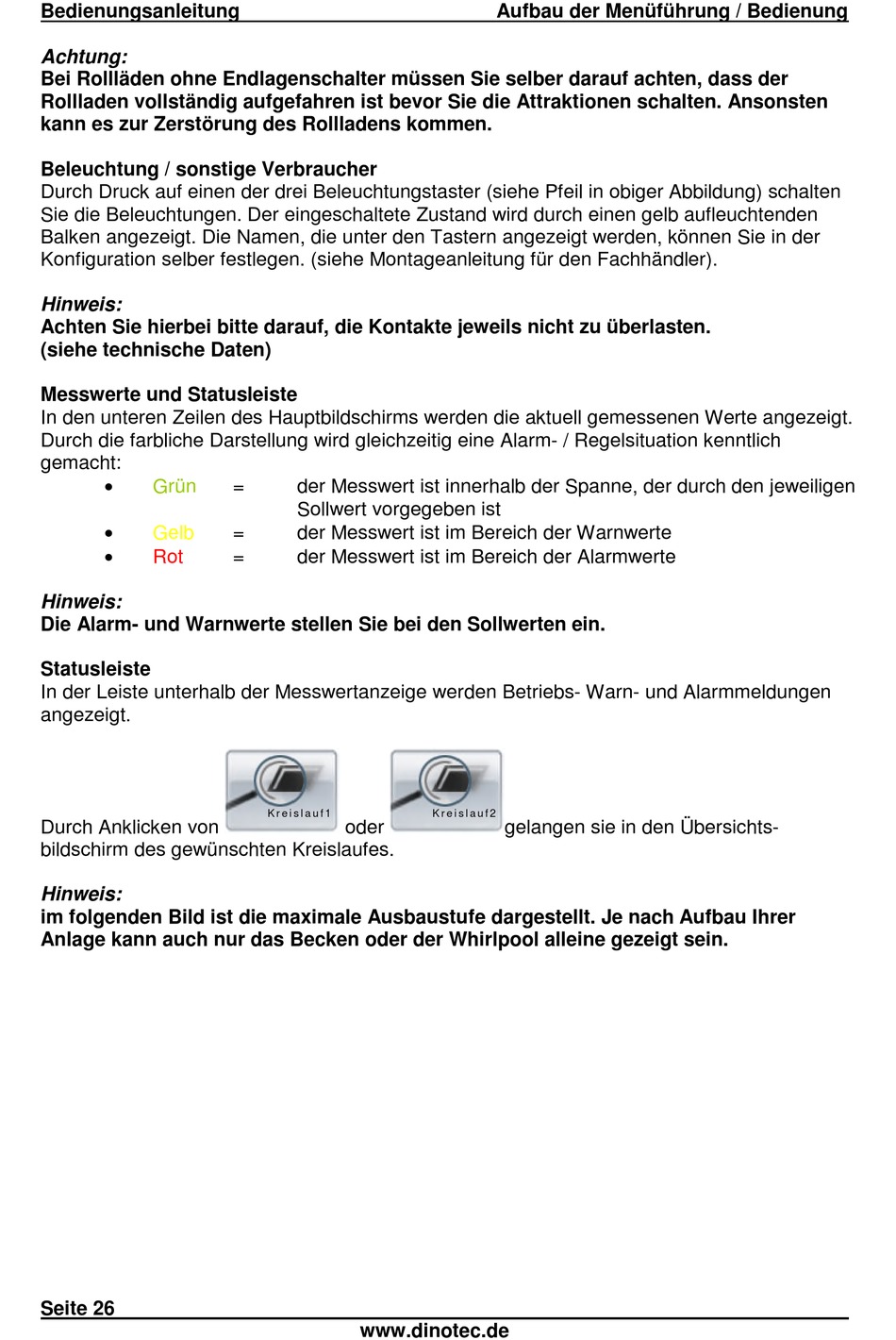

Bedienungsanleitung
Achtung:
Bei Rollläden ohne Endlagenschalter müssen Sie selber darauf achten, dass der
Rollladen vollständig aufgefahren ist bevor Sie die Attraktionen schalten. Ansonsten
kann es zur Zerstörung des Rollladens kommen.
Beleuchtung / sonstige Verbraucher
Durch Druck auf einen der drei Beleuchtungstaster (siehe Pfeil in obiger Abbildung) schalten
Sie die Beleuchtungen. Der eingeschaltete Zustand wird durch einen gelb aufleuchtenden
Balken angezeigt. Die Namen, die unter den Tastern angezeigt werden, können Sie in der
Konfiguration selber festlegen. (siehe Montageanleitung für den Fachhändler).
Hinweis:
Achten Sie hierbei bitte darauf, die Kontakte jeweils nicht zu überlasten.
(siehe technische Daten)
Messwerte und Statusleiste
In den unteren Zeilen des Hauptbildschirms werden die aktuell gemessenen Werte angezeigt.
Durch die farbliche Darstellung wird gleichzeitig eine Alarm- / Regelsituation kenntlich
gemacht:
Grün
Gelb
Rot
Hinweis:
Die Alarm- und Warnwerte stellen Sie bei den Sollwerten ein.
Statusleiste
In der Leiste unterhalb der Messwertanzeige werden Betriebs- Warn- und Alarmmeldungen
angezeigt.
Durch Anklicken von
bildschirm des gewünschten Kreislaufes.
Hinweis:
im folgenden Bild ist die maximale Ausbaustufe dargestellt. Je nach Aufbau Ihrer
Anlage kann auch nur das Becken oder der Whirlpool alleine gezeigt sein.
Seite 26
=
der Messwert ist innerhalb der Spanne, der durch den jeweiligen
Sollwert vorgegeben ist
=
der Messwert ist im Bereich der Warnwerte
=
der Messwert ist im Bereich der Alarmwerte
K r e i s l a u f 1
oder
www.dinotec.de
Aufbau der Menüführung / Bedienung
K r e i s l a u f 2
gelangen sie in den Übersichts-
