Einleitung
4.1
Einleitung

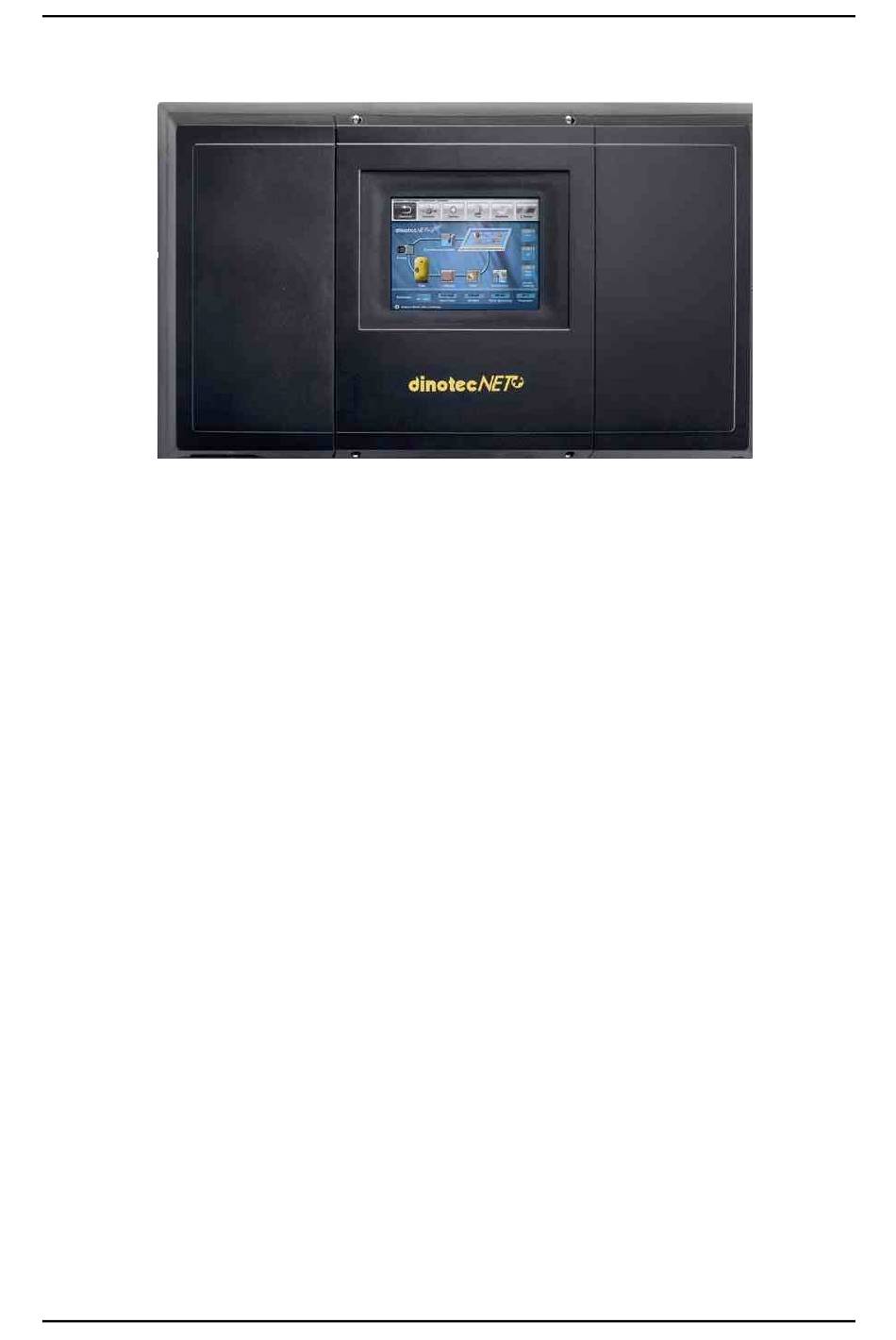

Das dinotecNET + ready ist ein busbasiertes, modular aufgebautes Mess-Regel und
Steuergerät für den Einsatz in der Schwimm- und Badewasseraufbereitung sowie der
Trinkwasseraufbereitung.
Es ist modular aufgebaut. In der Endausbaustufe können 2 Filterkreisläufe mit je 2 Becken
(Whirlpools) angesteuert werden.
Es bietet Messstrecken für die Hygieneparameter freies Chlor, pH-Wert und den
Hygienehilfsparameter Redox -Spannung. Alternativ zum freien Chlorwert kann auch das
Desinfektionsmittel Poolcare gemessen und geregelt werden. Weiterhin kann eine
Heizungssteuerung und eine Solar-Anlagen-Steuerung angesteuert werden, die von der
Wassertemperatur geregelt werden.
Die dinodos START LEVEL BUS -Dosiertechnik für die Hygieneparameter und die
Flockungsmitteldosierung ist direkt über die Bedienebene einstellbar und kann an reduzierte
Betriebsbedingungen (Eco-Betrieb) angepasst werden.
Eine Filter- und Rückspülsteuerung ist vorgesehen, wie auch die Ansteuerung einer Dinozon /
DinUV -.Anlage und einer Schwallwasserbehälter-Steuerung.
Als Bedienebene dient ein kontrastreicher (640 x 480 Pixel), farbiger 5,7" Touchscreen.
Optional sind ein zweiter 5,7" oder ein 10,4" Touchscreen für die Bedienung von einem
anderen Raum aus zusätzlich anschließbar.
Die Kommunikation basiert auf dem dinotec-Feldbus. Der Ethernetausgang ist geeignet zur
Anbindung des NET+ ready an PC-Kommunikationssysteme und dessen Fernsteuerung via
direkter PC-Anbindung, Internet oder Telefonmodem. Das Versenden von Alarmmeldungen
per SMS oder E-Mail ist möglich.
Das dinotec NET+ ready ist vorbereitet zur Steuerung von 2 Becken. Zusätzliche
Funktionseinheiten werden als neues Modul in der Steuerung ergänzt und am Feldbus
angeschlossen. Das System ist frei erweiterbar, dadurch kann es mit zukünftigen
Anforderungen mitwachsen. Eine spätere Erweiterung der Technik ist jederzeit möglich.
