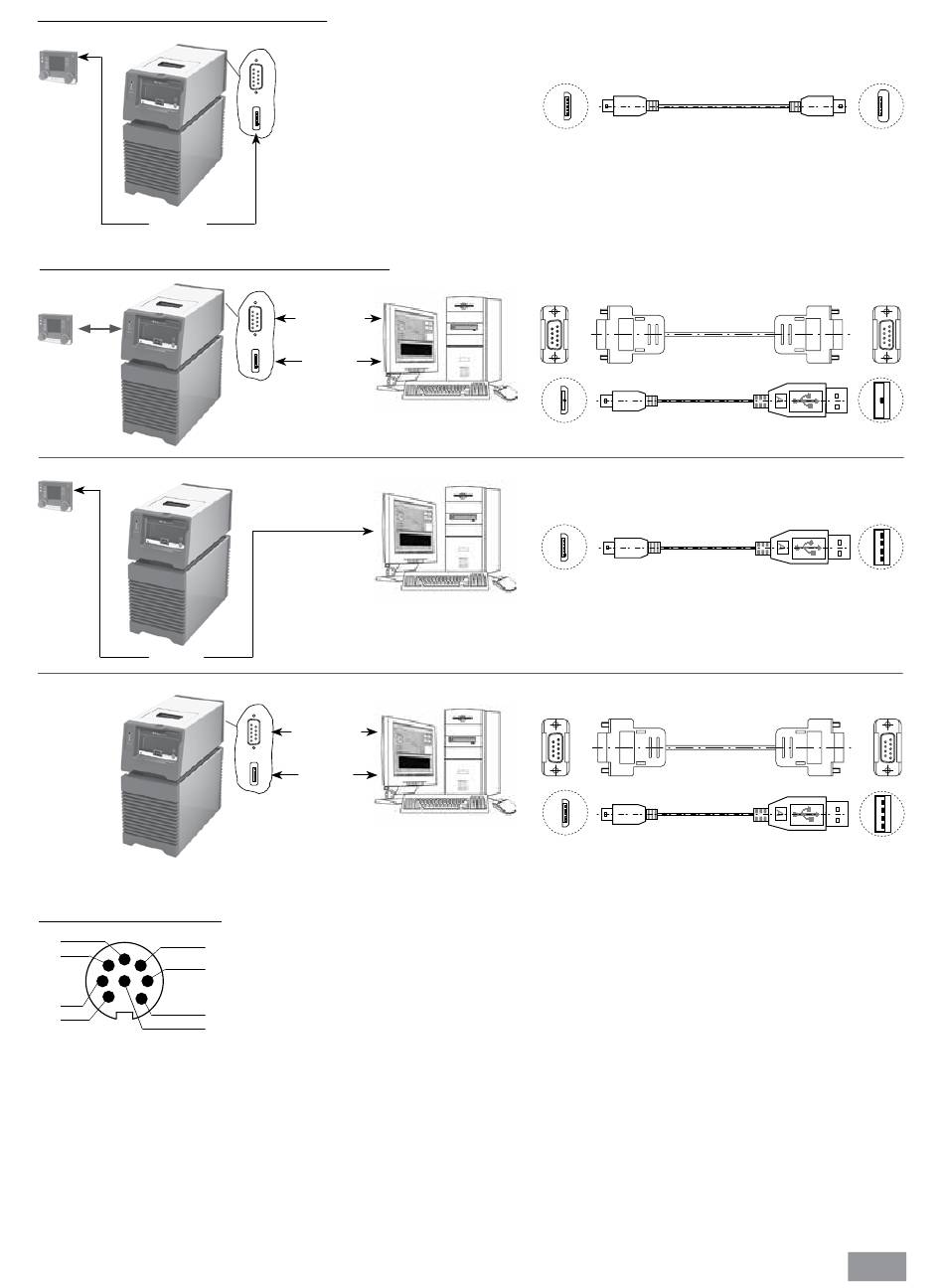

Anschlussmöglichkeit WiCo an Station:
USB mikro B
USB Kable
Fig. 33
Anschlussmöglichkeit Station an den Computer:
USB mikro B
USB Kable
Fig. 34
Multifunktions-Anschluss:
2
5
4
3
1
7
6
8
Fig. 35
USB mikro A
PC 1.1 Kable
oder
USB Kable
USB mikro B USB A
USB A
PC 1.1 Kable
oder
USB Kable
USB mikro B USB A
1 M1 Ausgang Ventil + (+24Vdc/max� 0�8A)
2 M1 Ausgang Ventil -
3 M2 Ausgang Alarm/Schalter 1 (max� 30Vdc/ac/max� 1A)
4 M2 Ausgang Alarm/Schalter 2
5 M3 Eingang Standby + (+5V ca� 10mA)
6 M3 Eingang Standby - (0V nur für Standby)
7 --- (reserviert für spätere Verwendung, nicht anschließen!)
8 --- (reserviert für spätere Verwendung, nicht anschließen!)
USB Mikro B
9-poligen RS 232
USB Mikro B
USB Mikro B
9-poligen RS 232
USB Mikro B
USB Mikro A
9-poligen RS 232
USB A
USB A
9-poligen RS 232
USB A
