12

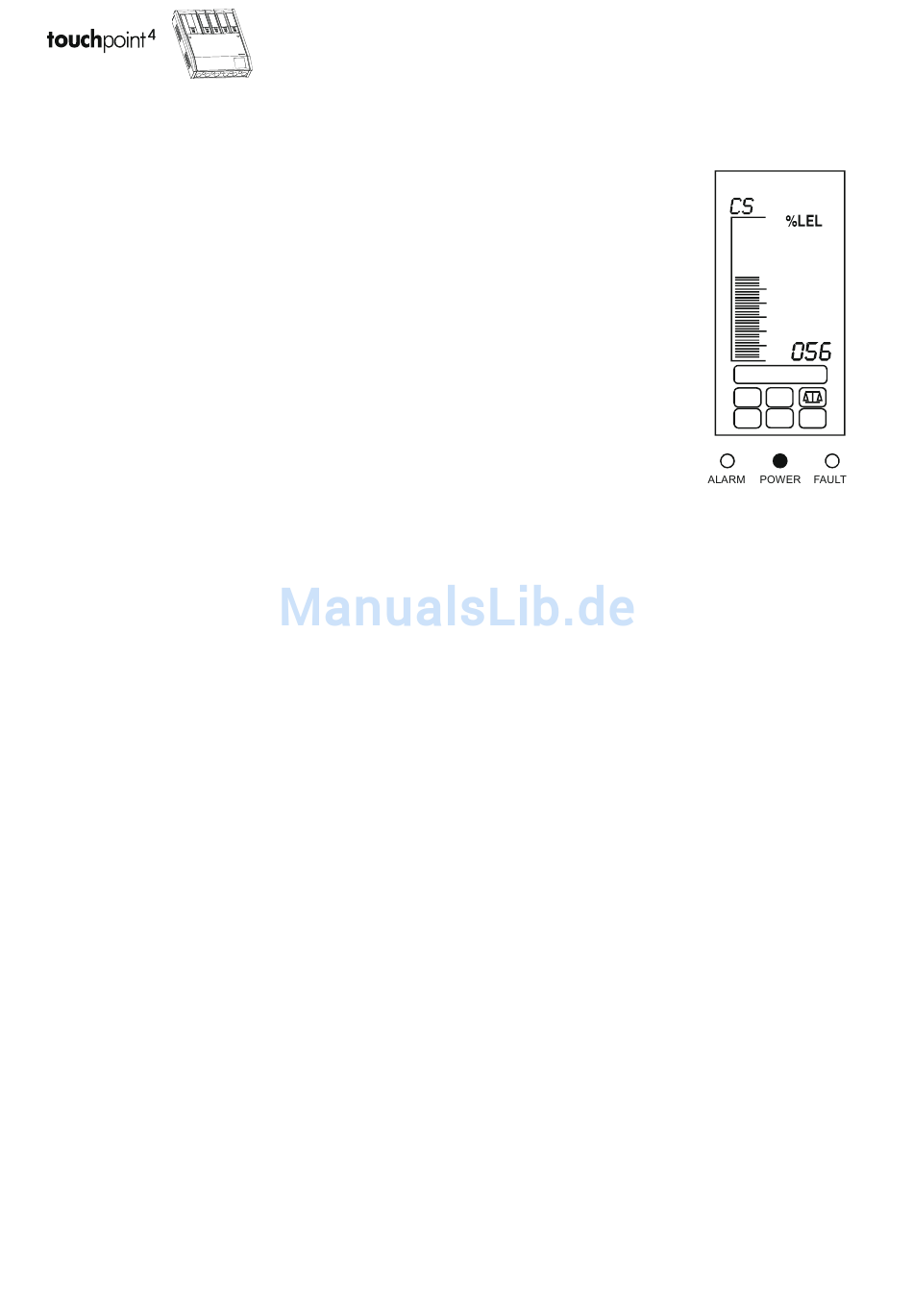

Wenn der Messwert stabil ist, stellen Sie die Anzeige auf die
tatsächliche Konzentration des Kalibriergases ein, das am
Detektor vorhanden ist.
Verwenden Sie dazu die Tasten Aufwärts/Abwärts.
13
Drücken Sie die Taste OK.
Im Display werden 10 Sekunden heruntergezählt.
War der Empfindlichkeitsabgleich erfolgreich, steht im Display GOOD.
Ist der Empfindlichkeitsabgleich fehlgeschlagen, wird FAIL angezeigt
und der Empfindlichkeitsabgleich muss noch einmal von vorne begon-
nen werden.
Nach erfolgreichem Abschluss des Empfindlichkeitsabgleichs zeigt
das Display wieder die Menüauswahl.
14
Drehen Sie das Kalibriergas ab und entfernen Sie den
Durchflussadapter vom Detektor.
15
Bringen Sie eventuelles Zubehör wieder am Detektor an.
16
Bringen Sie Touchpoint 4 wieder in den Normalbetrieb zurück.
Drücken Sie die Taste Abbrechen. Sie können alternativ auch ein
anderes Menü auswählen.
2 Leiter, 4–20 mA Stromsenke
In diesem Abschnitt wird die Inbetriebnahme der Zentrale beschrieben, wenn Gasdetektoren wie z. B.
Sensepoint für toxische Gase angeschlossen sind.
1
Stellen Sie den Gasdetektor ein.
Einzelheiten zur Vorgehensweise finden Sie im Handbuch des Gasdetektors.
2
Kontrollieren Sie, ob die Stromversorgungs- und Signalverbindungen zur Zentrale sowie
die elektrischen Anschlüsse am Gasdetektor korrekt sind.
Informationen über den Zugang zum Gasdetektor finden Sie im zugehörigen Handbuch. Für
Einzelheiten zur Verdrahtung der Zentrale siehe Seite 21.
3
Führen Sie Schritt 2 auf Seite 57 durch.
4
Kontrollieren Sie, ob eine Spannung von mindestens 16 VDC am Gasdetektor anliegt.
Andere Detektoren als Sensepoint für toxische Gase/Sauerstoff siehe Bedienungsanleitung
des Detektors.
5
Kontrollieren Sie, ob das Display von Touchpoint 4 die richtige Einheit und den richtigen
Bereich für den verwendeten Detektor anzeigt.
Ist dies nicht der Fall, führen Sie das Verfahren auf Seite 52 durch, um Einheit und Bereich zu
ändern.
6
Führen Sie Schritt 5 auf Seite 58 bis Schritt 16 auf Seite 59 durch.
TP4MAN Ausgabe 02 Dez. 04 (MAN0631)
Inbetriebnahme
59
