3

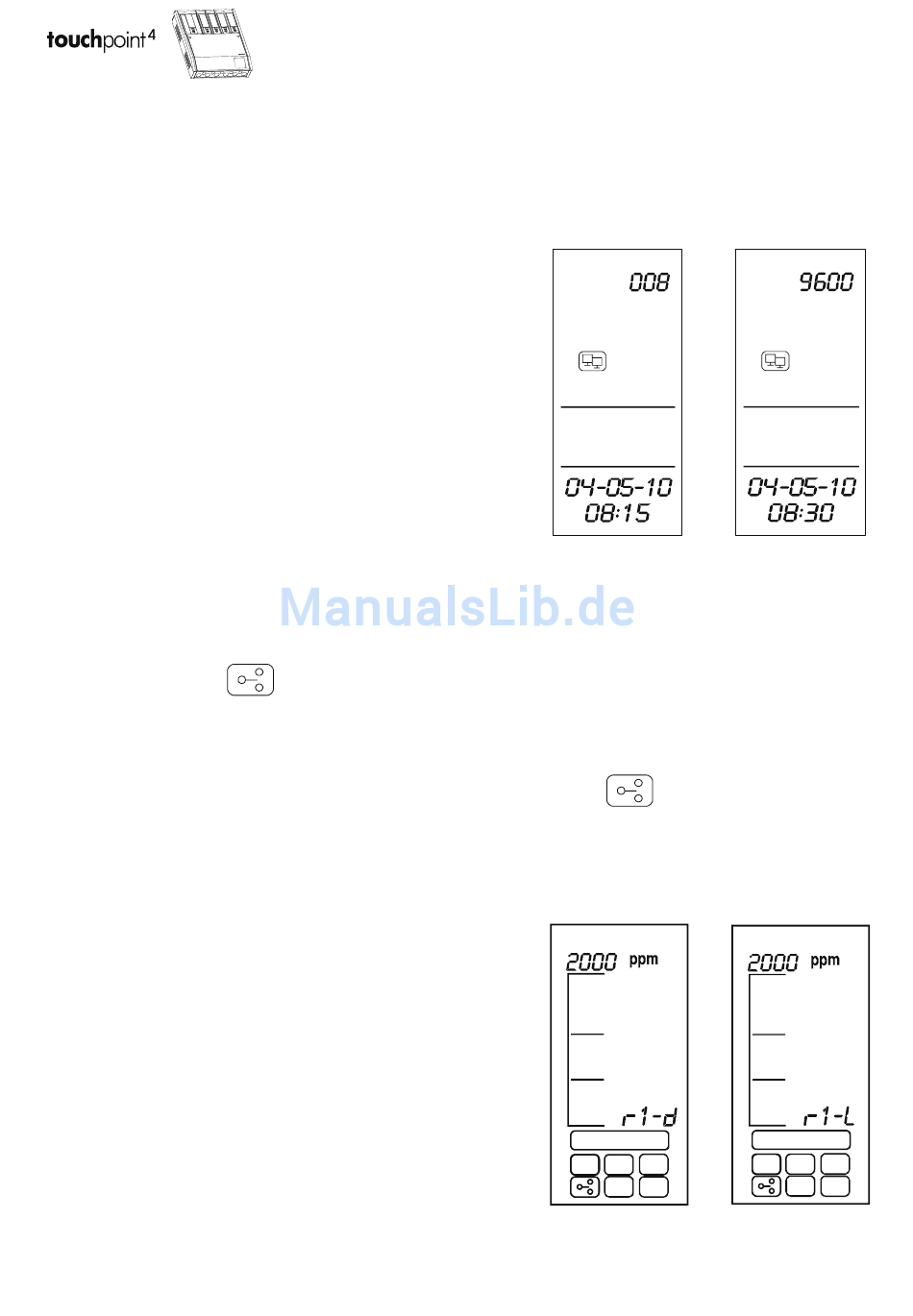

Verwenden Sie die Tasten Aufwärts/Abwärts, um
die Adresse zu ändern.
Adressen zwischen 001 und 247 (dezimal) sind
möglich.
4
Drücken Sie OK, um die Änderung zu bestätigen.
Das Display zeigt dann die aktuelle Übertragungs-
geschwindigkeit (Baudrate).
5
Verwenden Sie die Tasten Aufwärts/Abwärts, um
die Baudrate zu ändern.
Folgende Einstellungen sind möglich: 1200, 4800,
4800, 9600 oder 19200.
6
Drücken Sie OK, um die Änderung zu bestätigen.
In der Anzeige erscheint die Anzahl der an das
Sammelalarmmodul angeschlossenen Kanäle.
7
Verwenden Sie die Tasten Aufwärts/Abwärts, um
die Anzahl der vorhandenen Kanäle einzustellen.
8
Drücken Sie OK, um die Änderung zu bestätigen.
9
Drücken Sie Abbrechen.
Dies bringt die Zentrale in den Normalbetrieb zurück.
Relaisfunktionen
Mit diesem Menü wird die Arbeitsweise der Sammelrelais (zwei Alarmrelais und ein Störungsrelais)
eingestellt.
1
Rufen Sie das Menüsystem auf und wählen Sie das Menü
Drücken Sie die Taste Aufwärts oder Abwärts. Das Symbol blinkt.
2
Drücken Sie OK.
Im Display erscheint das Menü für die Arbeitsweise
des Alarmrelais A1.
Das Display zeigt entweder r 1-d (für Relais 1 uner-
regt) oder r 1-E (für Relais 1 erregt).
3
Verwenden Sie die Tasten Aufwärts/Abwärts, um
Relaisfunktion zu ändern.
4
Drücken Sie OK, um die Änderung zu bestätigen.
Das Display zeigt das Menü zur Einstellung des
Relais auf haltend oder nicht haltend, d. h. entweder
r 1-L (Relais 1 haltend) oder r 1-nL (Relais 1 nicht
haltend).
5
Verwenden Sie die Tasten Aufwärts/Abwärts, um
Relaisfunktion zu ändern.
Das folgende Bild zeigt die Arbeitsweise haltender
oder nicht haltender Relais.
TP4MAN Ausgabe 02 Dez. 04 (MAN0631)
Benutzereinstellungen
.
