Instelling Van Het In De Hoogte Verstelbare Steunpunt - probst RG-20/80 Betriebsanleitung

Afstelwerkzaamheden

5.1.1 Instelling van het in de hoogte verstelbare steunpunt

De instelling van het in de hoogte verstelbare steunpunt gaat als volgt:
•
Veergrendel naar boven trekken, 180° verdraaien en in de sleuf vastzetten.
•
Rechthoekige buis verschuiven tot de juiste indompeldiepte is ingesteld.
•
Veerhendel terug naar boven trekken en terug 180° verdraaien.
•
Rechthoekige buis zolang over en weer verschuiven totdat de veergrendel in het passende slotgat past.
•

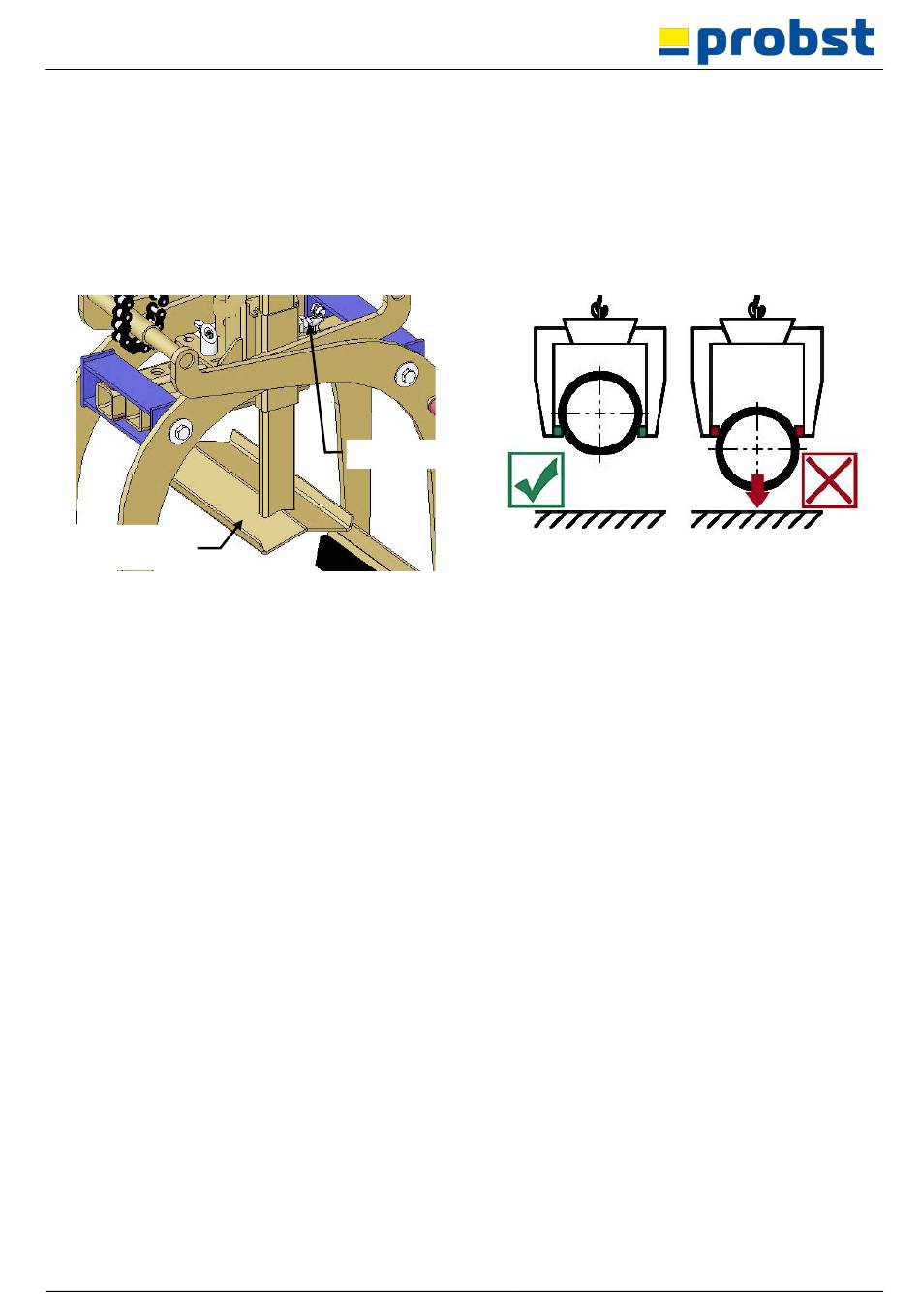

Het in de hoogte verstekbare steunpunt moet altijd zo ingesteld zijn dat de grijpkaken de betonnen buis op het
zwaartepunt grijpen.
In hoogte
verstelbare steun
54500002
Splitpen
Abb. 1
