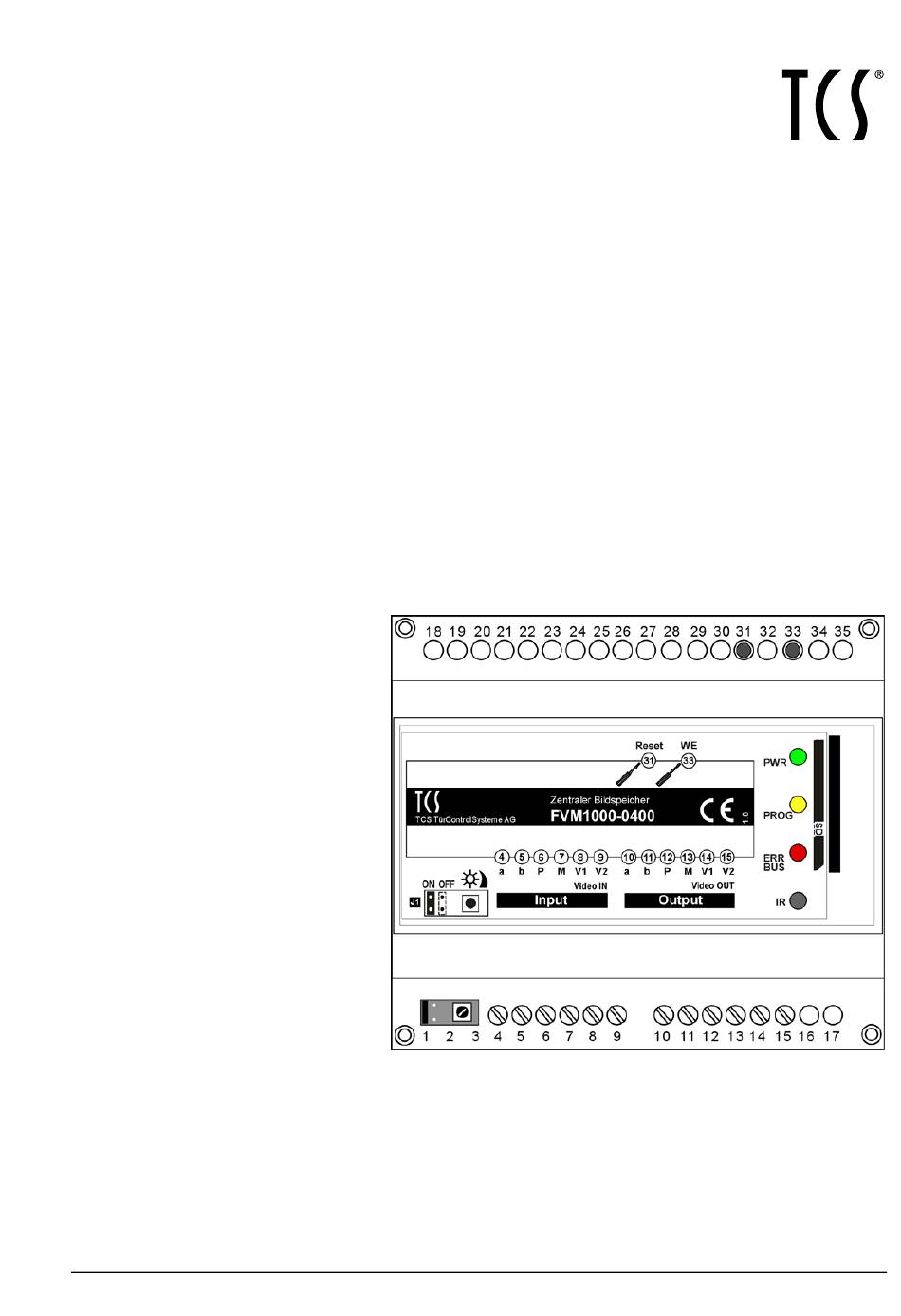

- Seite 1 Produktinformation Zentraler Bildspeicher FVM1000 TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FVM1000-0400 3A...
-
Seite 2: Inhaltsverzeichnis
Batteriewechsel ......................20 Entsorgungshinweis für Batterien ................... 20 Ersatzteile ......................... 20 Reinigung der Fernbedienung ..................21 TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FVM1000-0400 3A... -
Seite 3: Lieferumfang
Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS- Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. -
Seite 4: Geräteübersicht
LED, rot: Blitzt: Summenfehleranzeige Fehleranzeige zum Rücksetzen des FVM1000 Reset-Taster zum Laden der Werkseinstellung des FVM1000 Taster Werkseinstel- lung laden WE -11 dB bis +5 dB einstellbar Helligkeitsregler von 0,28 Vss bis 1,82 Vss (Werkseinstellung =1 Vss) TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188... -
Seite 5: Technische Daten
1x Knopfzelle CR2025 (DC3.0 V) Bestimmungsgemäßer Gebrauch Der FVM1000 ist ein separater Speicher für Bilder, Bildserien mit 4 Bildern. Er ist geeignet zur Installation in Verteilerkasten (Hutschienenmontage). Im EFH-Modus und Basismodus nutzbar für alle Video-Innenstation, die eine Bildtaste... -
Seite 6: Anschließen Der Leitungen
J1 auf ON: Wenn FVM1000 als einziges oder als letztes Gerät am Ende eines TCS:BUS-Video- stranges installiert wird. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FVM1000-0400 3A... -
Seite 7: Anschlussplan
Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, schalten Sie das Gerät ab und tauschen Sie die Adern für das Videosignal. Wenn das FVM1000 als einziges oder als letztes Gerät am Ende eines TCS:BUS- Videostranges installiert wird, muss der Abschlusswiderstand J1 gesteckt bleiben (Position ON, siehe Typenschild)! Andernfalls ist der Abschlusswiderstand J1 zu entfernen. -
Seite 8: Fehlererkennung Und -Anzeige
/ aus Werkseinstellung laden Uhrzeit, Datum einstellen Mastercode ändern Die Konfiguration des FVM1000 erfolgt entweder über den integrierten IR-Empfänger und eine IR-Fernbedienung (im Lieferumfang) oder über die Konfigurationssoftware configo™ . TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. -
Seite 9: Werksseitige Voreinstellungen
Während des Bilder-Löschvorgangs leuchtet die LED, gelb. Sind alle Bilder gelöscht und die Werkseinstellung geladen, ertönt ein positives Quittiersignal. Die LED, gelb erlischt. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 10: Programmieren Mit Infrarot-Fernbedienung
Simple Komfortmodus ist aus Datenschutzgründen nicht zulässig im Mehrfa- milienhaus! Programmieren mit Infrarot-Fernbedienung Programmierung einleiten mittels Infrarot-Fernbedienung Zur Autorisierung geben Sie die Ziffernfolge <6stellige Seriennummer des FVM1000> ein (=Werkseinstellung). Mastercode ändern mittels Infrarot-Fernbedienung ACHTUNG! Jeder, der über die beiliegende Infrarot-Fernbedienung verfügt, kann an jedem Gerät mit Werkseinstellung-Mastercode die Programmierung vorneh-... -
Seite 11: Programmierung Einleiten
Wurde 2 min kein Befehl eingegeben, beendet das Gerät automatisch seinen Programmier- modus, die LED, gelb erlischt. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 12: Betriebsart Einstellen
1) Für die Programmierung des Bildspeichers ist es unerheblich, ob diese Seriennummern zusammen auf eine Klingel- taste der Außenstation programmiert wurden oder ob die zweite Video-Innenstation durch Parallelschaltung einer an- deren Video-Innenstation zugeordnet wurde. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de... -
Seite 13: Seriennummern Innenstationen Löschen
#-Taste. Die LED, gelb blinkt 3 s lang schnell, blinkt dann wieder. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 14: Anzahl Der Bilder Bei Automatischer Bildaufzeichnung Einstellen
Ungültiger Wert Ein negatives Quittiersignal ertönt beim Drü- cken der #-Taste. Die LED, gelb blinkt 3 s lang schnell, blinkt dann wieder. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FVM1000-0400 3A... -
Seite 15: Verschlüsselung Einstellen
Die LED, gelb blinkt 3 s lang schnell, blinkt dann wieder. Anmerkung: Dieser Vorgang kann einige Minuten dauern. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 16: Mastercode Ändern
Ungültiger Wert Ein negatives Quittiersignal ertönt beim Drü- cken der #-Taste. Die LED, gelb blinkt 3 s lang schnell, blinkt dann wieder. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FVM1000-0400 3A... -
Seite 17: Uhrzeit Einstellen
#-Taste. Die LED, gelb blinkt 3 s lang schnell, blinkt dann wieder. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 18: Programmierung Beenden
Durch Leitungsverluste in der Anlage bedingte geminderte Bildqualität kann verbessert werden, indem am Gerät die Verstärkung des Videosignals eingestellt wird. Drehen Sie den Helligkeitsregler im Uhrzeigersinn, bis die Helligkeit optimal ist. TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de... -
Seite 19: Bedienung
Die Sprechentaste an einer anderen Video-Innenstation in der Anlage wird gedrückt. Beenden automatisch: 75 s nach dem Drücken der Bildtaste an der Video-Innenstation TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 20: Bedienung Im Komfortmodus Und Simple Komfortmodus
Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Ersatzteile Kurztext Artikelnummer E33392 SD-Karte für FBI6110-0400 / FVM1000-0400 E23253 IR-Fernbedienung TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FVM1000-0400 3A... -
Seite 21: Reinigung Der Fernbedienung
Downloads, Handelsinformationen und enthalten in unserer aktuellen Preisliste. Wenden Sie sich bitte an die TCS HOTLINE. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... - Seite 22 04/2014 TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188 Technische Änderungen vorbehalten. FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de PI_FVM1000-0400 3A...
