04/2012

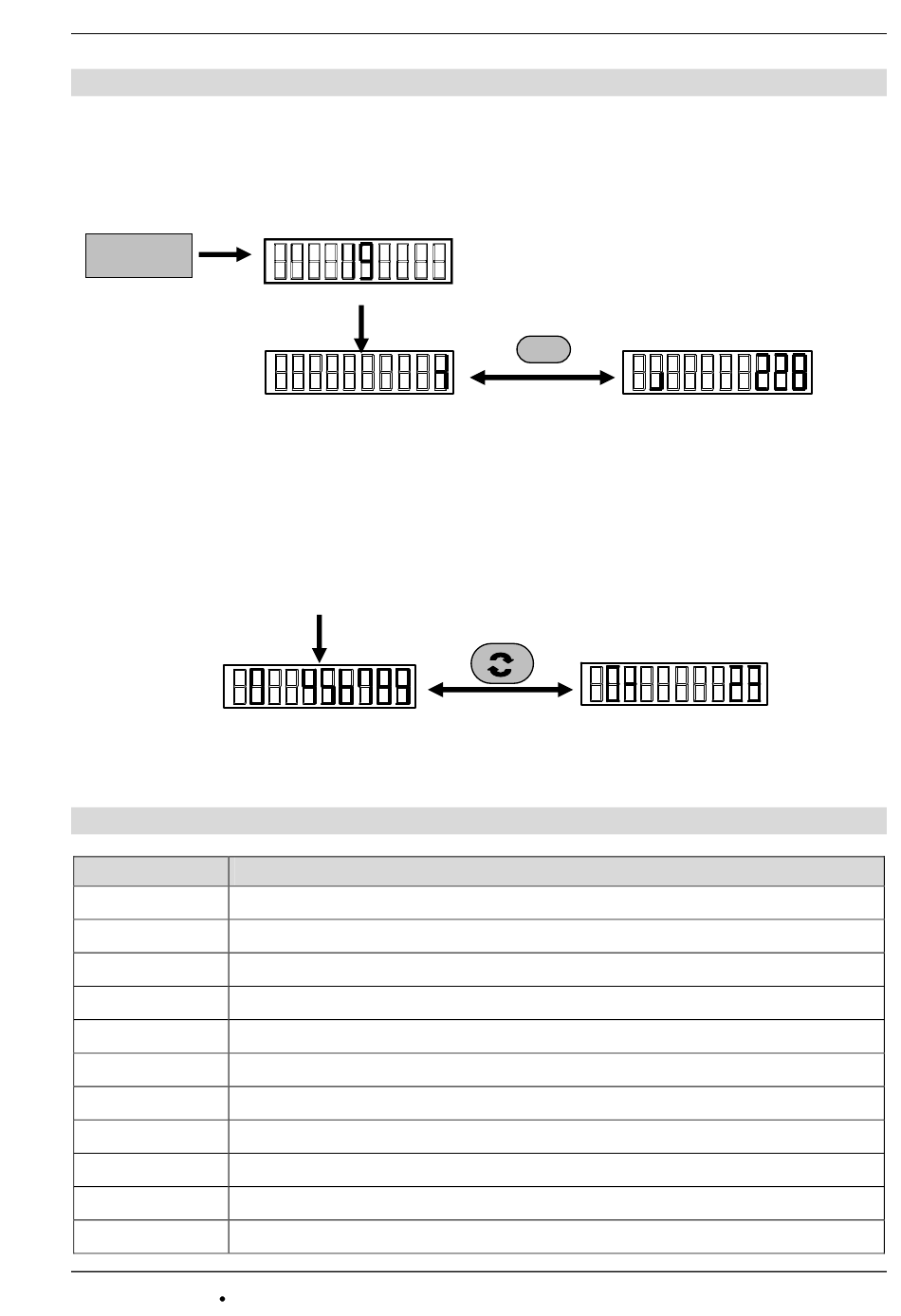

Auf dem Display des Servicegerätes sind verschiedene Anzeigen möglich. Bei zwei An-
zeigezuständen kann mittels Tastendruck in eine andere Anzeige gewechselt werden.
Der Wechsel zwischen den Protokollanzeigen wird immer mit einem kurzen Quittungston
begleitet
Servicegerät
anklemmen
nach ca. 6 s automatisch
Aus dem Grundzustand heraus können Busprotokolle angezeigt werden: Wird an der An-
lage eine Aktion ausgeführt (z. B. Abheben eines Telefonhörers), wird diese auf dem Ser-
vicegerät angezeigt. Wird die Seriennummer einer Außenstation angezeigt, kann während
der langen Protokollanzeige auf die kurze Protokollanzeige umgeschaltet werden.
Am Servicegerät eine der Funktions-
tasten drücken oder Befehlssequenz
eingeben oder Aktion an der Anlage
Protokollziffer
Lange Protokollanzeige
Protokollziffer
0
Ruf von der Außenstation zur Innenstation mit Anzeige der gerufenen Seriennummer
0t
Ruf von der Außenstation zur Innenstation mit Anzeige der AS-Adresse
1
Langes Türöffnerprotokoll mit Anzeige der entsprechenden Seriennummer
1t
Kurzes Türöffnerprotokoll mit Anzeige der AS-Adresse
2t
Lichtschaltprotokoll mit Anzeige der AS-Adresse
3
Sprechenanfang von der Innenstation mit Anzeige der Seriennummer der Innenstation
3t
Sprechenende von der Innenstation mit Anzeige der AS-Adresse
4
Etagenruf betätigt mit Anzeige der Seriennummer des klingelnden Gerätes
6
Langes Steuerprotokoll mit Anzeige der Seriennummer des Gerätes
6t
Langes Steuerprotokoll mit Anzeige der Steuerfunktionsnummer
9
Internruf mit Anzeige der Seriennummer des gerufenen Gerätes
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
Umschalten der Anzeige
Softwarestand (z. B. 1.9)
Anzeige Grundzustand (t)
Seriennummer
Bedeutung der Protokollziffern
7
F
BUS-Leerlaufspannung
(z. B. 228 entspr. 22,8 V)
Umschalttaste
Protokollziffer mit
Sonderzeichen t
Kurze Protokollanzeige
Aktion
Technische Änderungen vorbehalten.
HB_TCSK01_Art0005375.doc 5A
AS-Adresse
