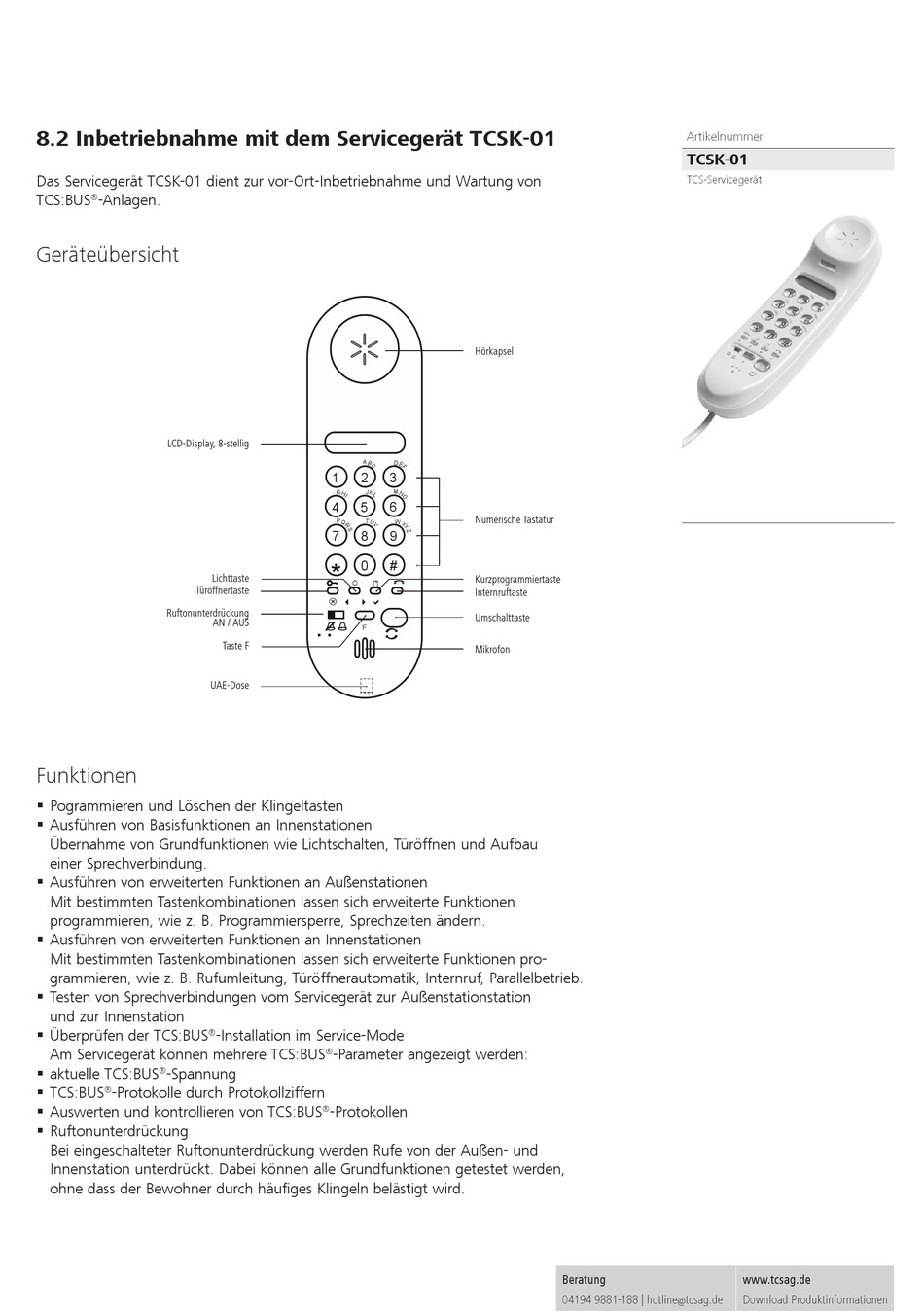

8.2 Inbetriebnahme mit dem Servicegerät TCSK-01
Das Servicegerät TCSK-01 dient zur vor-Ort-Inbetriebnahme und Wartung von
TCS:BUS
-Anlagen.
®
Geräteübersicht
LCD-Display, 8-stellig
Lichttaste
Türöffnertaste
Ruftonunterdrückung
UAE-Dose
Funktionen
ƒ Pogrammieren und Löschen der Klingeltasten
ƒ Ausführen von Basisfunktionen an Innenstationen
Übernahme von Grundfunktionen wie Lichtschalten, Türöffnen und Aufbau
einer Sprechverbindung.
ƒ Ausführen von erweiterten Funktionen an Außenstationen
Mit bestimmten Tastenkombinationen lassen sich erweiterte Funktionen
programmieren, wie z. B. Programmiersperre, Sprechzeiten ändern.
ƒ Ausführen von erweiterten Funktionen an Innenstationen
Mit bestimmten Tastenkombinationen lassen sich erweiterte Funktionen pro-
grammieren, wie z. B. Rufumleitung, Türöffnerautomatik, Internruf, Parallelbetrieb.
ƒ Testen von Sprechverbindungen vom Servicegerät zur Außenstationstation
und zur Innenstation
ƒ Überprüfen der TCS:BUS
®
Am Servicegerät können mehrere TCS:BUS
ƒ aktuelle TCS:BUS
-Spannung
®
ƒ TCS:BUS
-Protokolle durch Protokollziffern
®
ƒ Auswerten und kontrollieren von TCS:BUS
ƒ Ruftonunterdrückung
Bei eingeschalteter Ruftonunterdrückung werden Rufe von der Außen- und
Innenstation unterdrückt. Dabei können alle Grundfunktionen getestet werden,
ohne dass der Bewohner durch häufiges Klingeln belästigt wird.
1
2
4
5
7
8
*
0
AN / AUS
F
Taste F
-Installation im Service-Mode
-Parameter angezeigt werden:
®
-Protokollen
®
Hörkapsel
3
6
Numerische Tastatur
9
#
Kurzprogrammiertaste
Internruftaste
Umschalttaste
Mikrofon
Beratung
04194 9881-188 | hotline@tcsag.de
Artikelnummer
TCSK-01
TCS-Servicegerät
www.tcsag.de
Download Produktinformationen
