Servicegerät freischalten
Sobald Sie den Freischaltcode erhalten haben, kann das
Servicegerät freigeschaltet werden.
Schließen Sie das Servicegerät an eine Anlage an
(siehe Abschnitt Anschließen ).

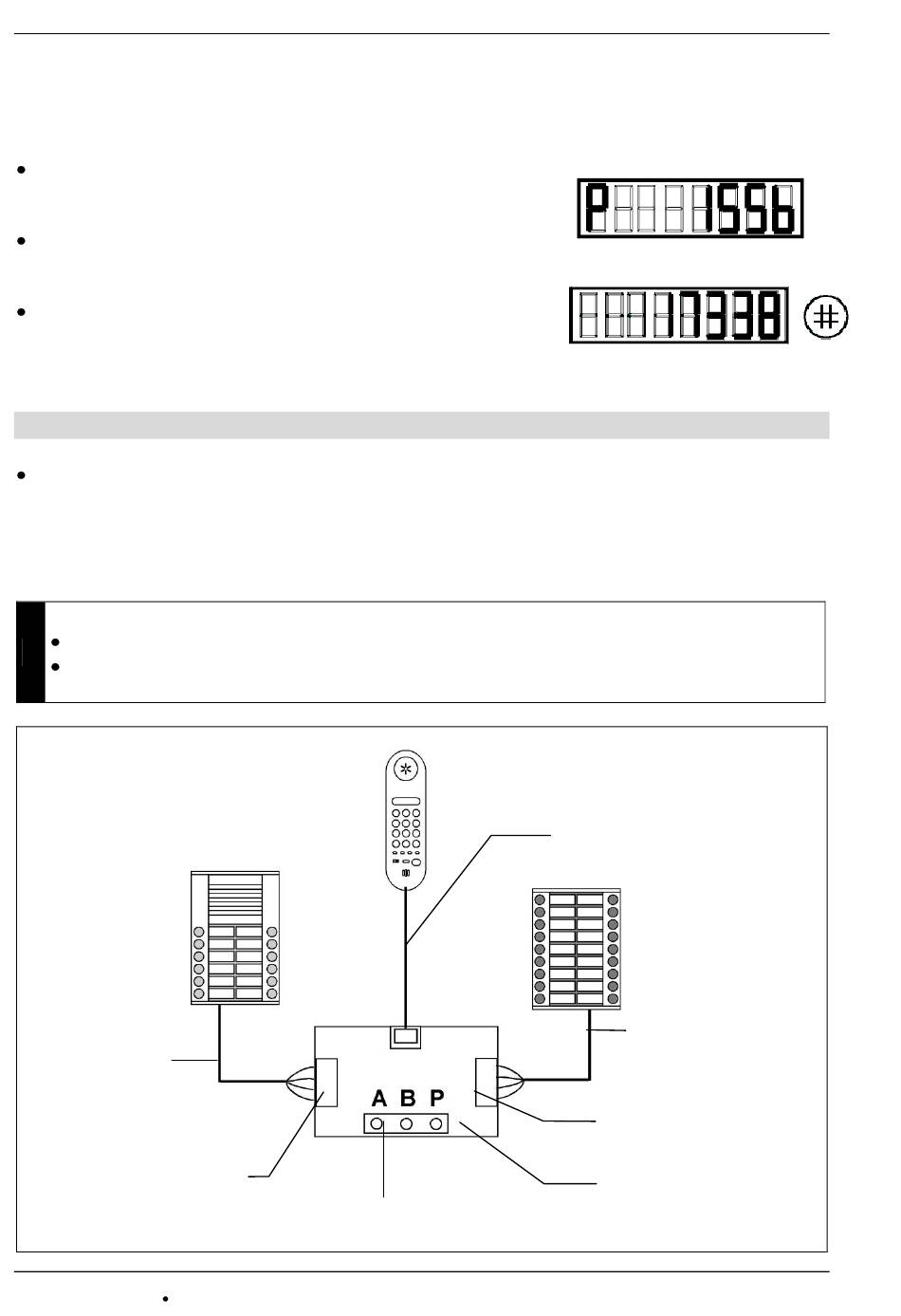

Auf dem Display erscheint die Anzeige:
Geben Sie den Ihnen zugeteilten Freischaltcode auf der
Tastatur des Servicegerätes ein.
Die Nummer kann maximal 6-stellig sein.
Bestätigen Sie die Eingabe durch Drücken der Raute-
taste.
Schließen Sie die Adapterplatine entsprechend der Abbildung unten an.
Ist eine Außenstation (ohne Klingeltastenerweiterung) nicht mit einer Anschlussbuchse für
ein Servicegerät ausgestattet, kann die Verbindung von der 3-poligen Anschlussklemme
der Adapterplatine zur Außenstation mit Hilfe eines beliebigen 3-adrigen Verbindungska-
bels hergestellt werden.
Hinweise:
Keine Adapterkabel zu Außenstationen mit 3-poligem Stecker anschließen!
!
Das TCSK-01 immer an die P-Ader anschließen, um eine einwandfreie Funktion
sicherzustellen! (z. B. mittels Draht an BVS)
Verbindungskabel
zur Anschluss-
buchse für Klingel-
tastenerweiterung
Buchse für PES/TCU
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
6
Anschließen des Gerätes
3-polige Klemme
für beliebiges Kabel
* im Lieferumfang enthalten
UAE-Verbindungskabel *
Verbindungskabel zur
Anschlussbuchse für
Klingeltastenerweiterung
Buchse für PET/TCKE
Adapterplatine*
Technische Änderungen vorbehalten.
HB_TCSK01_Art0005375.doc 5A
04/2012
mi
