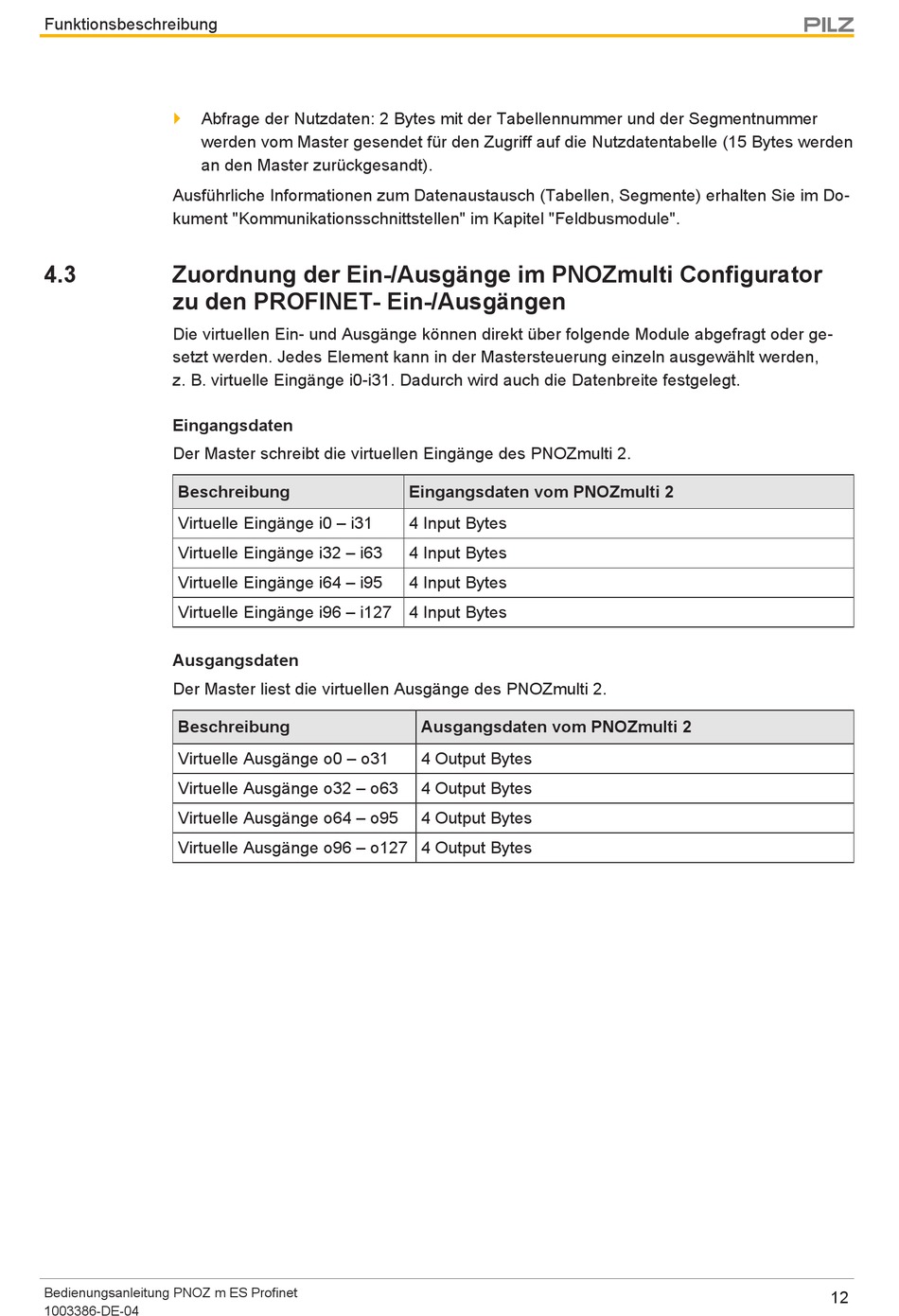

Funktionsbeschreibung
}
Abfrage der Nutzdaten: 2 Bytes mit der Tabellennummer und der Segmentnummer
werden vom Master gesendet für den Zugriff auf die Nutzdatentabelle (15 Bytes werden
an den Master zurückgesandt).
Ausführliche Informationen zum Datenaustausch (Tabellen, Segmente) erhalten Sie im Do-
kument "Kommunikationsschnittstellen" im Kapitel "Feldbusmodule".
4.3
Zuordnung der Ein-/Ausgänge im PNOZmulti Configurator
zu den PROFINET- Ein-/Ausgängen
Die virtuellen Ein- und Ausgänge können direkt über folgende Module abgefragt oder ge-
setzt werden. Jedes Element kann in der Mastersteuerung einzeln ausgewählt werden,
z. B. virtuelle Eingänge i0-i31. Dadurch wird auch die Datenbreite festgelegt.
Eingangsdaten
Der Master schreibt die virtuellen Eingänge des PNOZmulti 2.
Beschreibung
Virtuelle Eingänge i0 – i31
Virtuelle Eingänge i32 – i63
Virtuelle Eingänge i64 – i95
Virtuelle Eingänge i96 – i127 4 Input Bytes
Ausgangsdaten
Der Master liest die virtuellen Ausgänge des PNOZmulti 2.
Beschreibung
Virtuelle Ausgänge o0 – o31
Virtuelle Ausgänge o32 – o63
Virtuelle Ausgänge o64 – o95
Virtuelle Ausgänge o96 – o127 4 Output Bytes
Bedienungsanleitung PNOZ m ES Profinet
1003386-DE-04
Eingangsdaten vom PNOZmulti 2
4 Input Bytes
4 Input Bytes
4 Input Bytes
Ausgangsdaten vom PNOZmulti 2
4 Output Bytes
4 Output Bytes
4 Output Bytes
