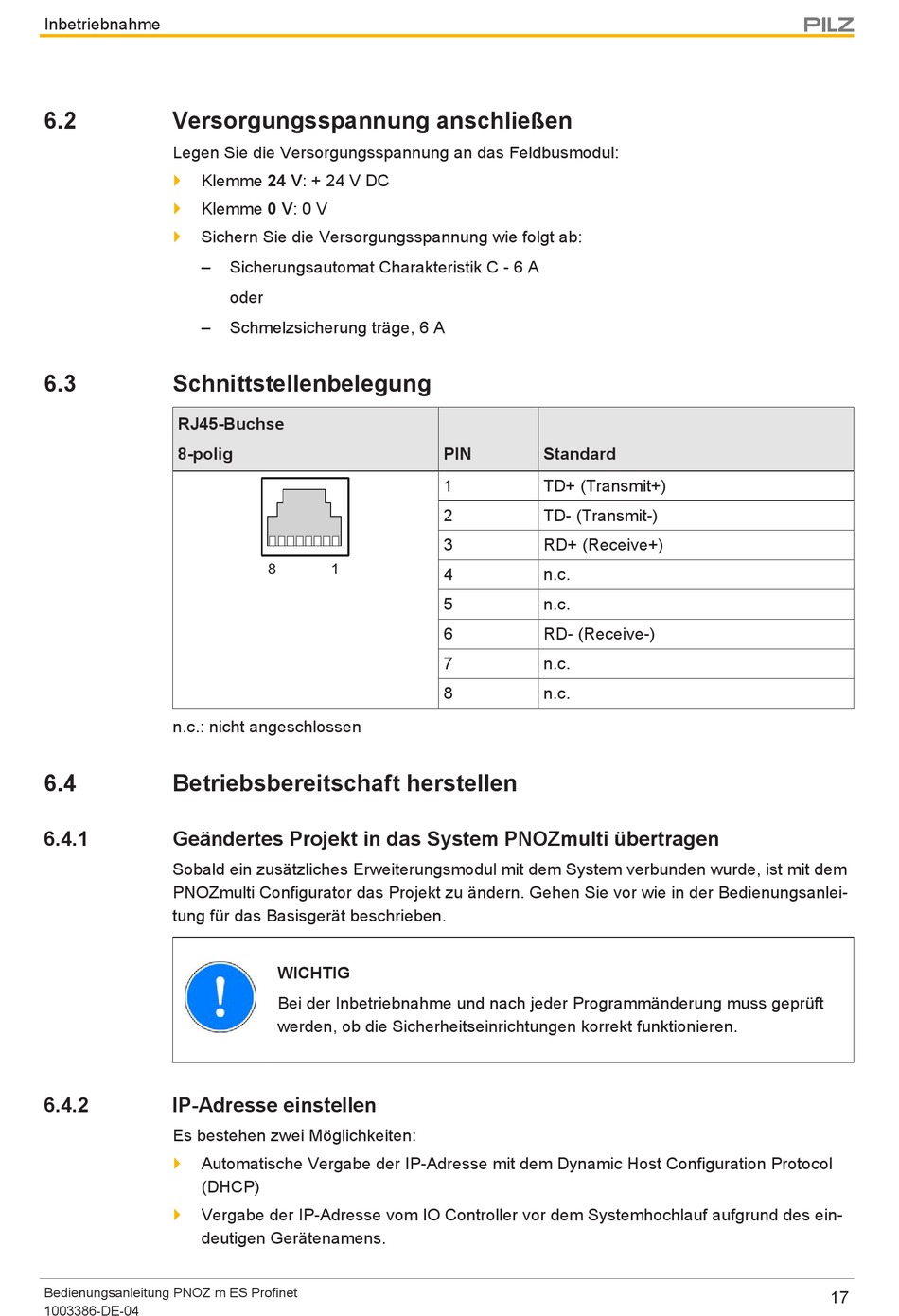

Inbetriebnahme
6.2
Versorgungsspannung anschließen
Legen Sie die Versorgungsspannung an das Feldbusmodul:
}
Klemme 24 V: + 24 V DC
}
Klemme 0 V: 0 V
}
Sichern Sie die Versorgungsspannung wie folgt ab:
–
–
6.3
Schnittstellenbelegung
RJ45-Buchse
8-polig
n.c.: nicht angeschlossen
6.4
Betriebsbereitschaft herstellen
6.4.1
Geändertes Projekt in das System PNOZmulti übertragen
Sobald ein zusätzliches Erweiterungsmodul mit dem System verbunden wurde, ist mit dem
PNOZmulti Configurator das Projekt zu ändern. Gehen Sie vor wie in der Bedienungsanlei-
tung für das Basisgerät beschrieben.
6.4.2
IP-Adresse einstellen
Es bestehen zwei Möglichkeiten:
}
Automatische Vergabe der IP-Adresse mit dem Dynamic Host Configuration Protocol
(DHCP)
}
Vergabe der IP-Adresse vom IO Controller vor dem Systemhochlauf aufgrund des ein-
deutigen Gerätenamens.
Bedienungsanleitung PNOZ m ES Profinet
1003386-DE-04
Sicherungsautomat Charakteristik C - 6 A
oder
Schmelzsicherung träge, 6 A
8
1
WICHTIG
Bei der Inbetriebnahme und nach jeder Programmänderung muss geprüft
werden, ob die Sicherheitseinrichtungen korrekt funktionieren.
PIN
Standard
1
TD+ (Transmit+)
2
TD- (Transmit-)
3
RD+ (Receive+)
4
n.c.
5
n.c.
6
RD- (Receive-)
7
n.c.
8
n.c.
