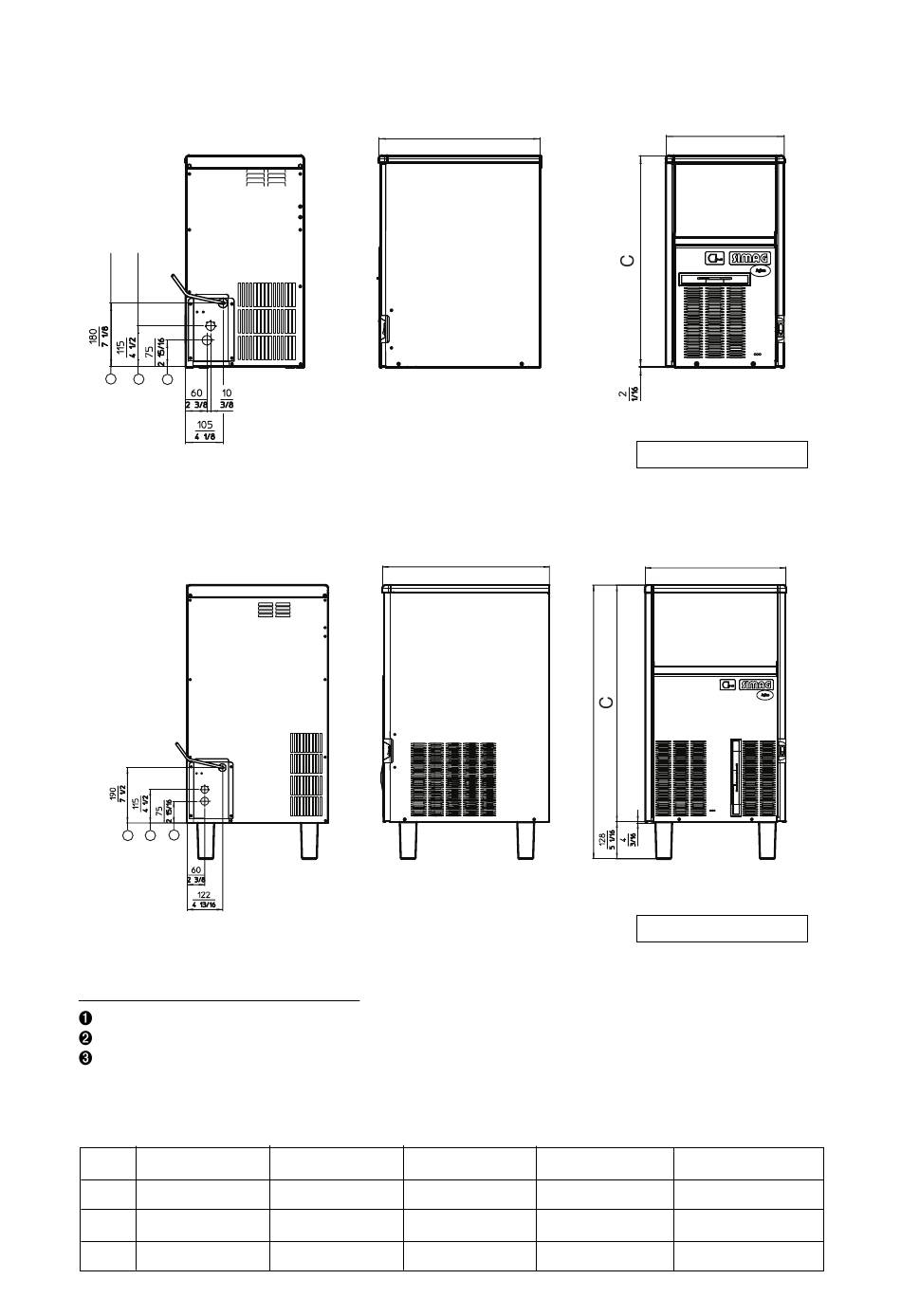

Simag SDN 25 Bedienungsanleitung Seite 4

C
1 2 3
1 2 3
CORD SET - ELEK. KABEL
Ø 20 WATER OUTLET - WASSERABFLUSS
G3/4" WATER INLET - WASSEREINLAUF
SDN 25 (mm)
A 334
B 454
C 597
B
SDN 30 (mm) SDN 35 (mm)
377
552
637
B
SDN 45 (mm)
377 485
552 572
637 721
A
SDN 25 - 30
A
SDN 35 - 45 - 65
SDN 65 (mm)
485
572
816
