Smartec S CLD134
1.3

Betriebssicherheit

Der Messumformer ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat
das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.
Die einschlägigen Vorschriften und europäischen Normen sind berücksichtigt.
Als Anwender sind Sie für die Einhaltung folgender Sicherheitsbestimmungen verantwortlich:
• Vorschriften zum Explosionschutz
• Installationsvorschriften
• Lokale Normen und Vorschriften.
"
Achtung!
Beachten Sie die technischen Daten auf dem Typenschild!
2

Montage

2.1 Einbau Getrenntausführung
Wandmontage des Messumformers
Befestigen Sie die Montageplatte entsprechend den vorgesehenen Bohrungen an der Wand.
Dübel und Schrauben sind bauseits zu stellen.
!
Hinweis!
In hygienisch empfindlichen Bereichen wird die Wandmontage nicht empfohlen.
Mastmontage des Messumformers
Für die Befestigung des CLD134 an horizontalen und vertikalen Masten oder Rohren
(max. Ø 60 mm (2,36") benötigen Sie einen Mastmontagesatz. Dieser ist als Zubehör erhältlich.
!
Hinweis!
In hygienisch empfindlichen Bereichen: Kürzen Sie die Gewinde auf ein Minimum.
1. Schrauben Sie die vormontierte Montageplatte ab.
2. Führen Sie die Halterungsstangen des Montagesatzes durch die vorgebohrten Öffnungen
der Montageplatte und schrauben Sie die Montageplatte wieder auf den Messumformer.
3. Befestigen Sie die Halterung mit Smartec S mittels der Schelle am Mast oder Rohr.

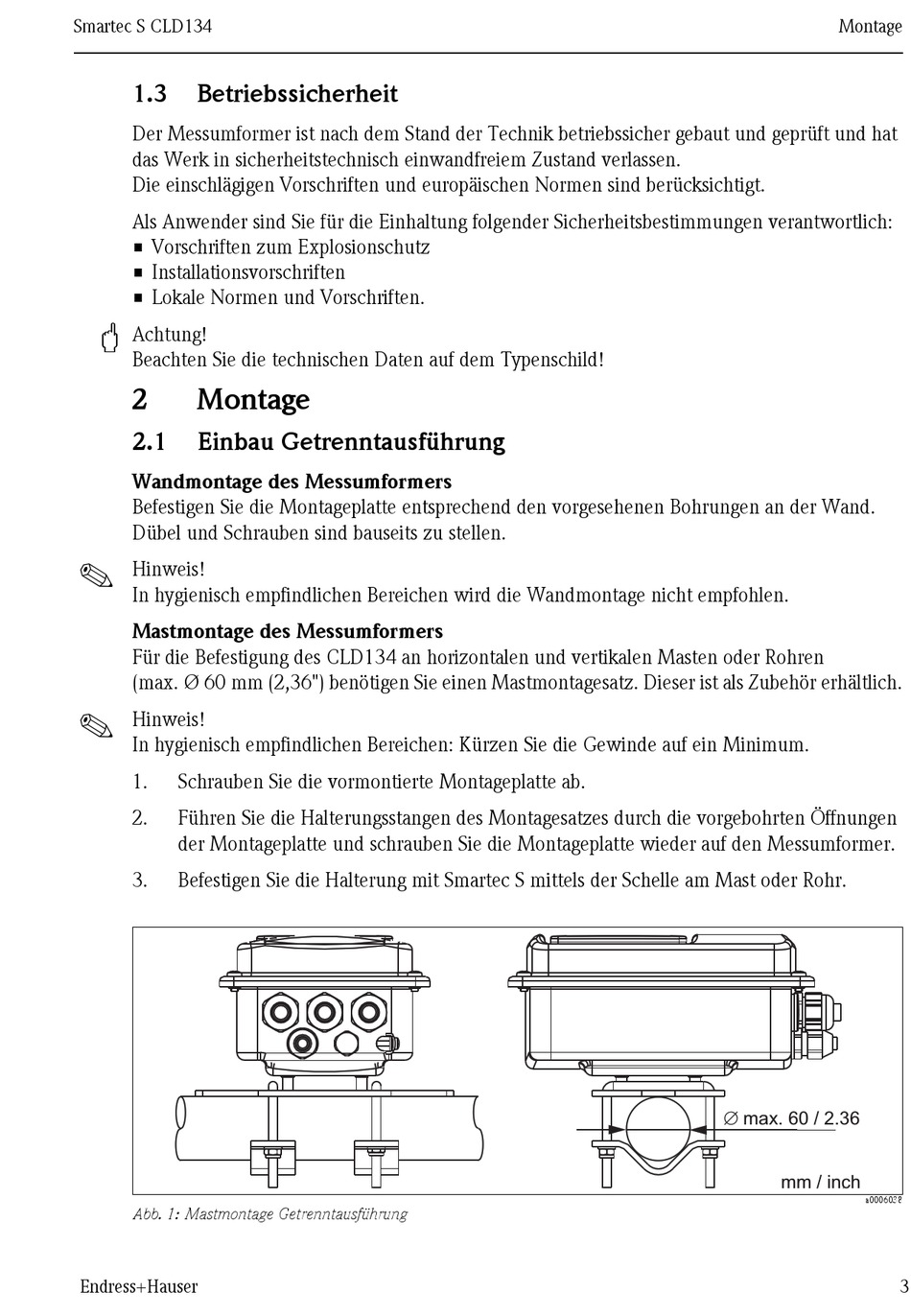

Abb. 1: Mastmontage Getrenntausführung
Endress+Hauser
Montage
Æ max. 60 / 2.36
mm / inch
a0006038
3
