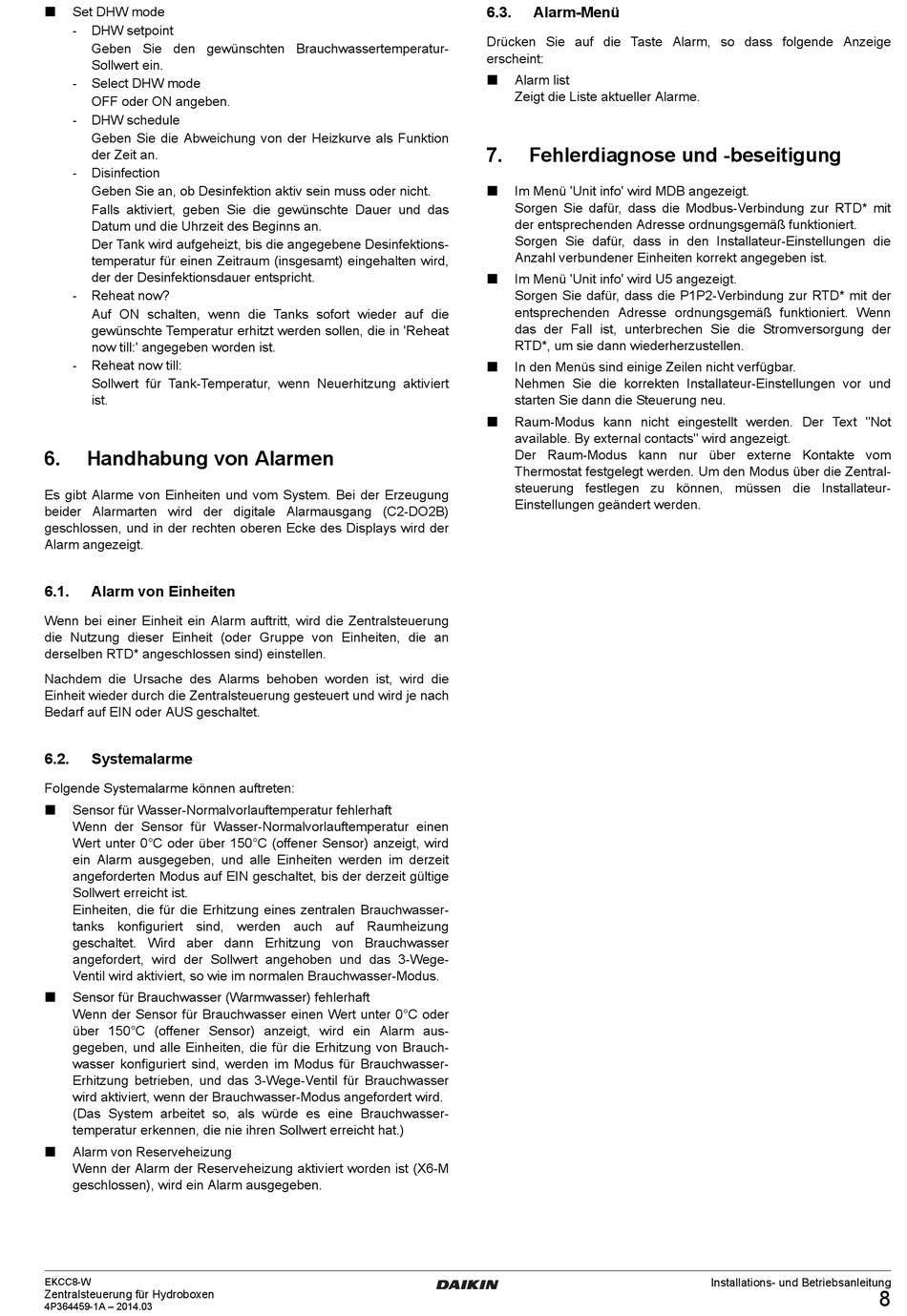

Set DHW mode
-
DHW setpoint
Geben Sie den gewünschten Brauchwassertemperatur-
Sollwert ein.
-
Select DHW mode
OFF oder ON angeben.
-
DHW schedule
Geben Sie die Abweichung von der Heizkurve als Funktion
der Zeit an.
-
Disinfection
Geben Sie an, ob Desinfektion aktiv sein muss oder nicht.
Falls aktiviert, geben Sie die gewünschte Dauer und das
Datum und die Uhrzeit des Beginns an.
Der Tank wird aufgeheizt, bis die angegebene Desinfektions-
temperatur für einen Zeitraum (insgesamt) eingehalten wird,
der der Desinfektionsdauer entspricht.
-
Reheat now?
Auf ON schalten, wenn die Tanks sofort wieder auf die
gewünschte Temperatur erhitzt werden sollen, die in 'Reheat
now till:' angegeben worden ist.
-
Reheat now till:
Sollwert für Tank-Temperatur, wenn Neuerhitzung aktiviert
ist.
6.
Handhabung von Alarmen
Es gibt Alarme von Einheiten und vom System. Bei der Erzeugung
beider Alarmarten wird der digitale Alarmausgang (C2-DO2B)
geschlossen, und in der rechten oberen Ecke des Displays wird der
Alarm angezeigt.
6.1.
Alarm von Einheiten
Wenn bei einer Einheit ein Alarm auftritt, wird die Zentralsteuerung
die Nutzung dieser Einheit (oder Gruppe von Einheiten, die an
derselben RTD* angeschlossen sind) einstellen.
Nachdem die Ursache des Alarms behoben worden ist, wird die
Einheit wieder durch die Zentralsteuerung gesteuert und wird je nach
Bedarf auf EIN oder AUS geschaltet.
6.2.
Systemalarme
Folgende Systemalarme können auftreten:
Sensor für Wasser-Normalvorlauftemperatur fehlerhaft
Wenn der Sensor für Wasser-Normalvorlauftemperatur einen
Wert unter 0°C oder über 150°C (offener Sensor) anzeigt, wird
ein Alarm ausgegeben, und alle Einheiten werden im derzeit
angeforderten Modus auf EIN geschaltet, bis der derzeit gültige
Sollwert erreicht ist.
Einheiten, die für die Erhitzung eines zentralen Brauchwasser-
tanks konfiguriert sind, werden auch auf Raumheizung
geschaltet. Wird aber dann Erhitzung von Brauchwasser
angefordert, wird der Sollwert angehoben und das 3-Wege-
Ventil wird aktiviert, so wie im normalen Brauchwasser-Modus.
Sensor für Brauchwasser (Warmwasser) fehlerhaft
Wenn der Sensor für Brauchwasser einen Wert unter 0°C oder
über 150°C (offener Sensor) anzeigt, wird ein Alarm aus-
gegeben, und alle Einheiten, die für die Erhitzung von Brauch-
wasser konfiguriert sind, werden im Modus für Brauchwasser-
Erhitzung betrieben, und das 3-Wege-Ventil für Brauchwasser
wird aktiviert, wenn der Brauchwasser-Modus angefordert wird.
(Das System arbeitet so, als würde es eine Brauchwasser-
temperatur erkennen, die nie ihren Sollwert erreicht hat.)
Alarm von Reserveheizung
Wenn der Alarm der Reserveheizung aktiviert worden ist (X6-M
geschlossen), wird ein Alarm ausgegeben.
EKCC8-W
Zentralsteuerung für Hydroboxen
4P364459-1A – 2014.03
6.3.
Alarm-Menü
Drücken Sie auf die Taste Alarm, so dass folgende Anzeige
erscheint:
Alarm list
Zeigt die Liste aktueller Alarme.
7.
Fehlerdiagnose und -beseitigung
Im Menü 'Unit info' wird MDB angezeigt.
Sorgen Sie dafür, dass die Modbus-Verbindung zur RTD* mit
der entsprechenden Adresse ordnungsgemäß funktioniert.
Sorgen Sie dafür, dass in den Installateur-Einstellungen die
Anzahl verbundener Einheiten korrekt angegeben ist.
Im Menü 'Unit info' wird U5 angezeigt.
Sorgen Sie dafür, dass die P1P2-Verbindung zur RTD* mit der
entsprechenden Adresse ordnungsgemäß funktioniert. Wenn
das der Fall ist, unterbrechen Sie die Stromversorgung der
RTD*, um sie dann wiederherzustellen.
In den Menüs sind einige Zeilen nicht verfügbar.
Nehmen Sie die korrekten Installateur-Einstellungen vor und
starten Sie dann die Steuerung neu.
Raum-Modus kann nicht eingestellt werden. Der Text "Not
available. By external contacts" wird angezeigt.
Der Raum-Modus kann nur über externe Kontakte vom
Thermostat festgelegt werden. Um den Modus über die Zentral-
steuerung festlegen zu können, müssen die Installateur-
Einstellungen geändert werden.
Installations- und Betriebsanleitung
8
