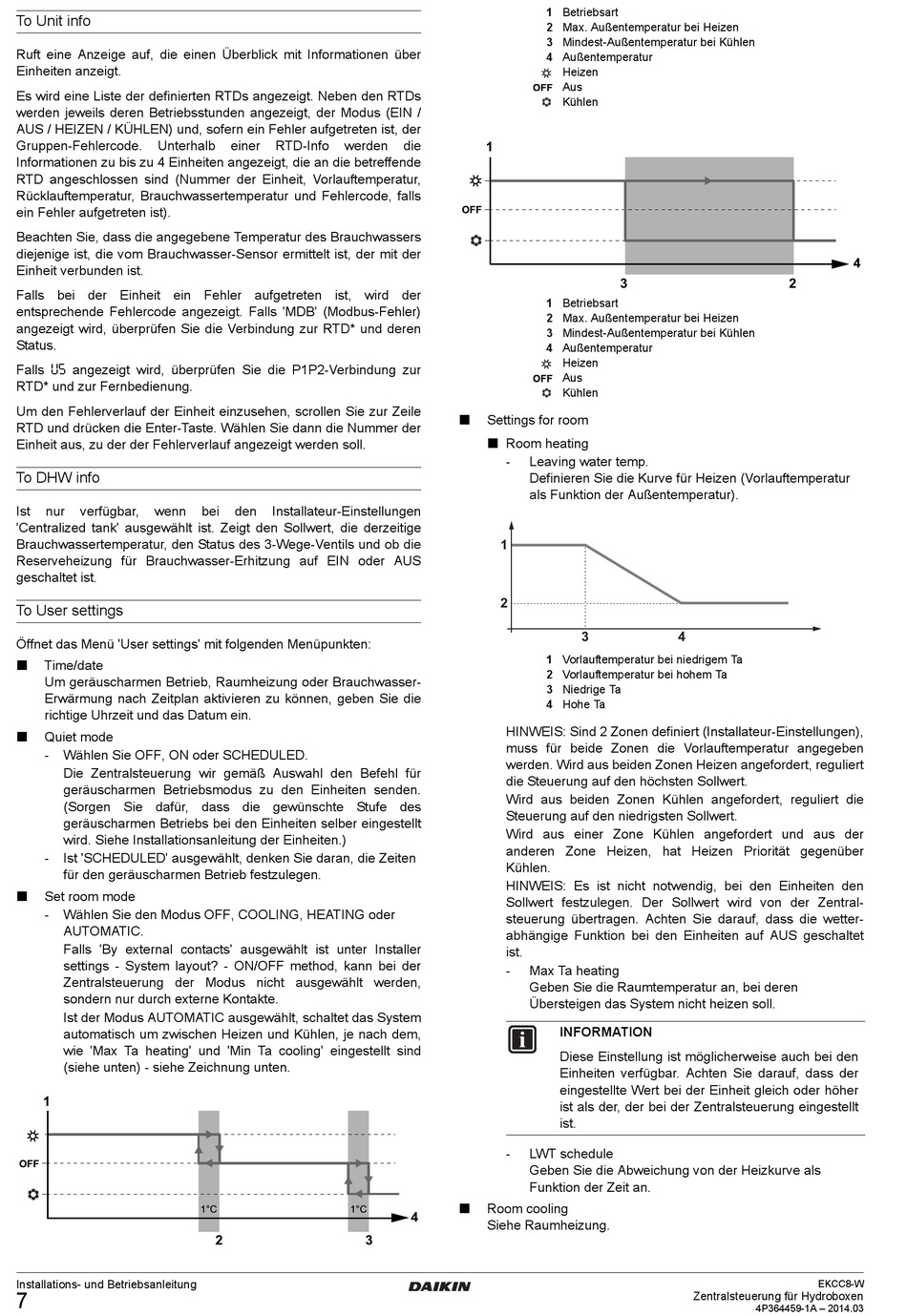

To Unit info
Ruft eine Anzeige auf, die einen Überblick mit Informationen über
Einheiten anzeigt.
Es wird eine Liste der definierten RTDs angezeigt. Neben den RTDs
werden jeweils deren Betriebsstunden angezeigt, der Modus (EIN /
AUS / HEIZEN / KÜHLEN) und, sofern ein Fehler aufgetreten ist, der
Gruppen-Fehlercode.
Unterhalb
Informationen zu bis zu 4 Einheiten angezeigt, die an die betreffende
RTD angeschlossen sind (Nummer der Einheit, Vorlauftemperatur,
Rücklauftemperatur, Brauchwassertemperatur und Fehlercode, falls
ein Fehler aufgetreten ist).
Beachten Sie, dass die angegebene Temperatur des Brauchwassers
diejenige ist, die vom Brauchwasser-Sensor ermittelt ist, der mit der
Einheit verbunden ist.
Falls bei der Einheit ein Fehler aufgetreten ist, wird der
entsprechende Fehlercode angezeigt. Falls 'MDB' (Modbus-Fehler)
angezeigt wird, überprüfen Sie die Verbindung zur RTD* und deren
Status.
Falls
angezeigt wird, überprüfen Sie die P1P2-Verbindung zur
RTD* und zur Fernbedienung.
Um den Fehlerverlauf der Einheit einzusehen, scrollen Sie zur Zeile
RTD und drücken die Enter-Taste. Wählen Sie dann die Nummer der
Einheit aus, zu der der Fehlerverlauf angezeigt werden soll.
To DHW info
Ist
nur
verfügbar,
wenn
'Centralized tank' ausgewählt ist. Zeigt den Sollwert, die derzeitige
Brauchwassertemperatur, den Status des 3-Wege-Ventils und ob die
Reserveheizung für Brauchwasser-Erhitzung auf EIN oder AUS
geschaltet ist.
To User settings
Öffnet das Menü 'User settings' mit folgenden Menüpunkten:
Time/date
Um geräuscharmen Betrieb, Raumheizung oder Brauchwasser-
Erwärmung nach Zeitplan aktivieren zu können, geben Sie die
richtige Uhrzeit und das Datum ein.
Quiet mode
-
Wählen Sie OFF, ON oder SCHEDULED.
Die Zentralsteuerung wir gemäß Auswahl den Befehl für
geräuscharmen Betriebsmodus zu den Einheiten senden.
(Sorgen Sie dafür, dass die gewünschte Stufe des
geräuscharmen Betriebs bei den Einheiten selber eingestellt
wird. Siehe Installationsanleitung der Einheiten.)
-
Ist 'SCHEDULED' ausgewählt, denken Sie daran, die Zeiten
für den geräuscharmen Betrieb festzulegen.
Set room mode
-
Wählen Sie den Modus OFF, COOLING, HEATING oder
AUTOMATIC.
Falls 'By external contacts' ausgewählt ist unter Installer
settings - System layout? - ON/OFF method, kann bei der
Zentralsteuerung der Modus nicht ausgewählt werden,
sondern nur durch externe Kontakte.
Ist der Modus AUTOMATIC ausgewählt, schaltet das System
automatisch um zwischen Heizen und Kühlen, je nach dem,
wie 'Max Ta heating' und 'Min Ta cooling' eingestellt sind
(siehe unten) - siehe Zeichnung unten.
1
OFF
Installations- und Betriebsanleitung
7
einer
RTD-Info
werden
bei
den
Installateur-Einstellungen
1°C
1°C
2
3
1 Betriebsart
2 Max. Außentemperatur bei Heizen
3 Mindest-Außentemperatur bei Kühlen
4 Außentemperatur
Heizen
Aus
Kühlen
die
1
OFF
1 Betriebsart
2 Max. Außentemperatur bei Heizen
3 Mindest-Außentemperatur bei Kühlen
4 Außentemperatur
Heizen
Aus
Kühlen
Settings for room
Room heating
-
Leaving water temp.
Definieren Sie die Kurve für Heizen (Vorlauftemperatur
als Funktion der Außentemperatur).
1
2
1 Vorlauftemperatur bei niedrigem Ta
2 Vorlauftemperatur bei hohem Ta
3 Niedrige Ta
4 Hohe Ta
HINWEIS: Sind 2 Zonen definiert (Installateur-Einstellungen),
muss für beide Zonen die Vorlauftemperatur angegeben
werden. Wird aus beiden Zonen Heizen angefordert, reguliert
die Steuerung auf den höchsten Sollwert.
Wird aus beiden Zonen Kühlen angefordert, reguliert die
Steuerung auf den niedrigsten Sollwert.
Wird aus einer Zone Kühlen angefordert und aus der
anderen Zone Heizen, hat Heizen Priorität gegenüber
Kühlen.
HINWEIS: Es ist nicht notwendig, bei den Einheiten den
Sollwert festzulegen. Der Sollwert wird von der Zentral-
steuerung übertragen. Achten Sie darauf, dass die wetter-
abhängige Funktion bei den Einheiten auf AUS geschaltet
ist.
-
Max Ta heating
Geben Sie die Raumtemperatur an, bei deren
Übersteigen das System nicht heizen soll.
INFORMATION
Diese Einstellung ist möglicherweise auch bei den
Einheiten verfügbar. Achten Sie darauf, dass der
eingestellte Wert bei der Einheit gleich oder höher
ist als der, der bei der Zentralsteuerung eingestellt
ist.
-
LWT schedule
Geben Sie die Abweichung von der Heizkurve als
Funktion der Zeit an.
Room cooling
4
Siehe Raumheizung.
3
3
4
Zentralsteuerung für Hydroboxen
4
2
EKCC8-W
4P364459-1A – 2014.03
