EKCC8-W
Inhalt
1. Geliefertes Zubehör und konzipierte Verwendung .................... 1
2. Allgemeine Anordnung und Einrichten eines Systems.............. 2
3. Installation ................................................................................. 3
3.1.
Anbringungsort............................................................................... 3
3.2.
Zentralsteuerung verkabeln ........................................................... 3
4. Installateur-Einstellungen .......................................................... 3
4.1.
Installateur-Einstellungen in Kraft setzen....................................... 3
4.2.
Language ....................................................................................... 4
4.3.
Operating modes? ......................................................................... 4
4.4.
Centralized DHW tank? ................................................................. 4
4.5.
Backup heater room heating?........................................................ 5
4.6.
System layout? .............................................................................. 5
ON/OFF method ............................................................................ 5
Anzahl der Zonen........................................................................... 5
Configuration.................................................................................. 5
4.7.
Control parameters ........................................................................ 6
4.8.
Diagnostics .................................................................................... 6
4.9.
IP settings ...................................................................................... 6
5. Betrieb ....................................................................................... 6
5.1.
Grundlegende Steuerung............................................................... 6
5.2.
Main menu ..................................................................................... 6
To System info ............................................................................... 6
To Unit info ..................................................................................... 7
To DHW info................................................................................... 7
To User settings ............................................................................. 7
6. Handhabung von Alarmen......................................................... 8
6.1.
Alarm von Einheiten....................................................................... 8
6.2.
Systemalarme ................................................................................ 8
6.3.
Alarm-Menü ................................................................................... 8
7. Fehlerdiagnose und -beseitigung .............................................. 8
8. Abbildungen............................................................................... 9
9. Bedienung der Zentralsteuerung und Menüstruktur ................ 12
10. Optionale Module .................................................................... 17
Das Original der Anleitung ist in Englisch geschrieben. Bei den
Anleitungen in anderen Sprachen handelt es sich um Übersetzungen
des Originals.
Installations- und Betriebsanleitung
1
Zentralsteuerung für Hydroboxen
1.
Geliefertes Zubehör und konzipierte
Seite
Verwendung
1
4
Konzipierte Verwendung
Die Zentralsteuerung ist für die Steuerung folgender, in Kaskade
geschalteter Einheiten.
Baureihe EKHBRD*
Baureihe EKHVM*
HXHD125*
EWAQ16..64
EWYQ16..64
SEHVX*
EH*CA
Jede Einheit oder jede Gruppe von Einheiten wird über ein ModBus
Gateway (separat zu kaufen bei Daikin) an die Zentralsteuerung
angeschlossen. Um den erforderlichen Typ des ModBus Gateway zu
ermitteln, siehe den allgemeinen Katalog.
Darüber hinaus kann die Zentralsteuerung andere Komponenten der
Installation steuern. Siehe dazu
Einrichten eines Systems" auf Seite
Optionen
EKCLWS
Tank-Sensor für zentralen Brauchwassertank.
EKCMBACIP
Ermöglicht Einstellungen am EKCC durch BacNetIP. Siehe
"10. Optionale Module" auf Seite 17
EKCMBACMSTP
Ermöglicht Einstellungen am EKCC durch BacNet MSTP. Siehe
"10. Optionale Module" auf Seite 17
EKCM200J
Ermöglicht Einstellungen am EKCC durch ModBus. Siehe
"10. Optionale Module" auf Seite 17
EU.SB.5000002
Erweiterter Webserver. Ermöglicht Benachrichtigung über
Alarme per E-Mail. Siehe
für weitere Informationen.
Installations- und
Betriebsanleitung
2
5
6

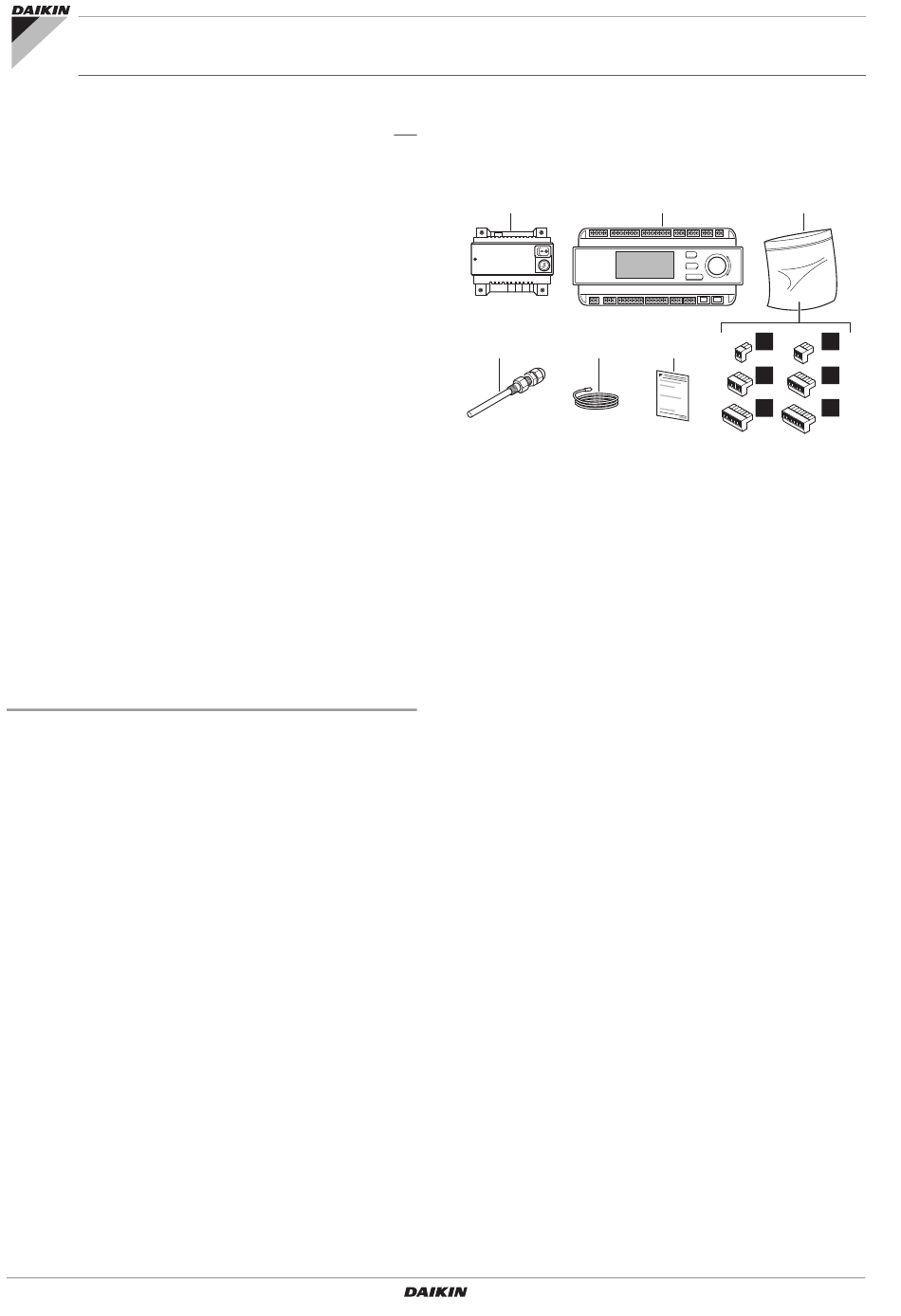

1 Netzteil 24 V AC für Microtech III Controller (Siemens)
2 POL687.70 Microtech III Zentralsteuerung
(Siemens/McQuay)
3 Steckverbinder für Microtech III Controller
4 Sensorhalter
5 Sensor für Wasser-Normalvorlauftemperatur
6 Grundlegende Installationsanweisungen
"2. Allgemeine Anordnung und
2.
für weitere Informationen.
für weitere Informationen.
für weitere Informationen.
"10. Optionale Module" auf Seite 17
Zentralsteuerung für Hydroboxen
3
×2
×5
×1
×1
×1
×2
EKCC8-W
4P364459-1A - 2014.03
