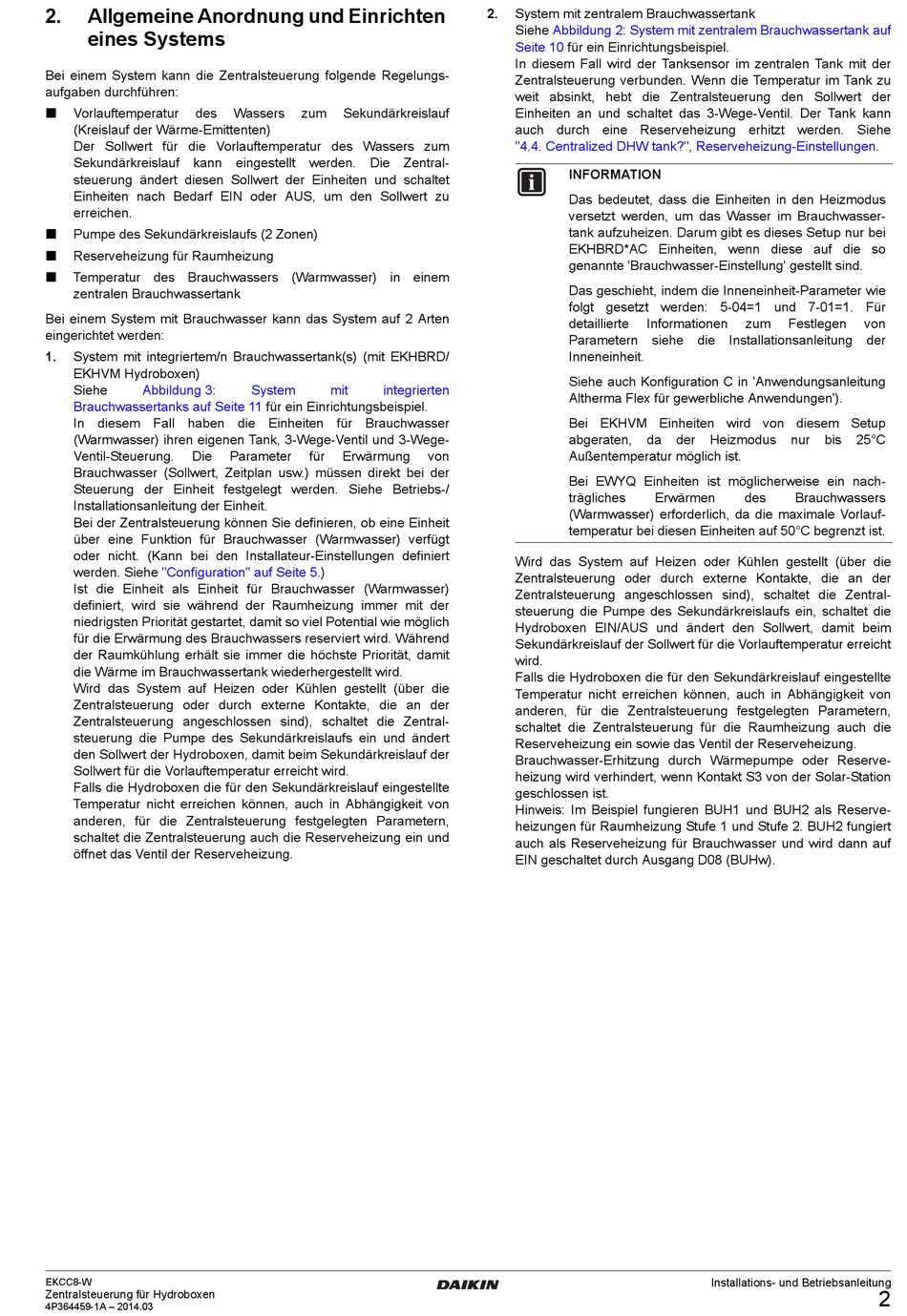

2.
Allgemeine Anordnung und Einrichten
eines Systems
Bei einem System kann die Zentralsteuerung folgende Regelungs-
aufgaben durchführen:
Vorlauftemperatur
des
(Kreislauf der Wärme-Emittenten)
Der Sollwert für die Vorlauftemperatur des Wassers zum
Sekundärkreislauf kann eingestellt werden. Die Zentral-
steuerung ändert diesen Sollwert der Einheiten und schaltet
Einheiten nach Bedarf EIN oder AUS, um den Sollwert zu
erreichen.
Pumpe des Sekundärkreislaufs (2 Zonen)
Reserveheizung für Raumheizung
Temperatur des Brauchwassers (Warmwasser) in einem
zentralen Brauchwassertank
Bei einem System mit Brauchwasser kann das System auf 2 Arten
eingerichtet werden:
1.
System mit integriertem/n Brauchwassertank(s) (mit EKHBRD/
EKHVM Hydroboxen)
Siehe
Abbildung 3:
Brauchwassertanks auf Seite 11
In diesem Fall haben die Einheiten für Brauchwasser
(Warmwasser) ihren eigenen Tank, 3-Wege-Ventil und 3-Wege-
Ventil-Steuerung.
Die
Brauchwasser (Sollwert, Zeitplan usw.) müssen direkt bei der
Steuerung der Einheit festgelegt werden. Siehe Betriebs-/
Installationsanleitung der Einheit.
Bei der Zentralsteuerung können Sie definieren, ob eine Einheit
über eine Funktion für Brauchwasser (Warmwasser) verfügt
oder nicht. (Kann bei den Installateur-Einstellungen definiert
werden. Siehe
"Configuration" auf Seite
Ist die Einheit als Einheit für Brauchwasser (Warmwasser)
definiert, wird sie während der Raumheizung immer mit der
niedrigsten Priorität gestartet, damit so viel Potential wie möglich
für die Erwärmung des Brauchwassers reserviert wird. Während
der Raumkühlung erhält sie immer die höchste Priorität, damit
die Wärme im Brauchwassertank wiederhergestellt wird.
Wird das System auf Heizen oder Kühlen gestellt (über die
Zentralsteuerung oder durch externe Kontakte, die an der
Zentralsteuerung angeschlossen sind), schaltet die Zentral-
steuerung die Pumpe des Sekundärkreislaufs ein und ändert
den Sollwert der Hydroboxen, damit beim Sekundärkreislauf der
Sollwert für die Vorlauftemperatur erreicht wird.
Falls die Hydroboxen die für den Sekundärkreislauf eingestellte
Temperatur nicht erreichen können, auch in Abhängigkeit von
anderen, für die Zentralsteuerung festgelegten Parametern,
schaltet die Zentralsteuerung auch die Reserveheizung ein und
öffnet das Ventil der Reserveheizung.
EKCC8-W
Zentralsteuerung für Hydroboxen
4P364459-1A – 2014.03
Wassers
zum
Sekundärkreislauf
System
mit
integrierten
für ein Einrichtungsbeispiel.
Parameter
für
Erwärmung
5.)
2.
System mit zentralem Brauchwassertank
Siehe
Abbildung 2: System mit zentralem Brauchwassertank auf
Seite 10
für ein Einrichtungsbeispiel.
In diesem Fall wird der Tanksensor im zentralen Tank mit der
Zentralsteuerung verbunden. Wenn die Temperatur im Tank zu
weit absinkt, hebt die Zentralsteuerung den Sollwert der
Einheiten an und schaltet das 3-Wege-Ventil. Der Tank kann
auch durch eine Reserveheizung erhitzt werden. Siehe
"4.4. Centralized DHW
INFORMATION
Das bedeutet, dass die Einheiten in den Heizmodus
versetzt werden, um das Wasser im Brauchwasser-
tank aufzuheizen. Darum gibt es dieses Setup nur bei
EKHBRD*AC Einheiten, wenn diese auf die so
genannte 'Brauchwasser-Einstellung' gestellt sind.
Das geschieht, indem die Inneneinheit-Parameter wie
folgt gesetzt werden: 5-04=1 und 7-01=1. Für
detaillierte
Parametern
Inneneinheit.
Siehe auch Konfiguration C in 'Anwendungsanleitung
Altherma Flex für gewerbliche Anwendungen').
Bei EKHVM Einheiten wird von diesem Setup
abgeraten,
von
Außentemperatur möglich ist.
Bei EWYQ Einheiten ist möglicherweise ein nach-
trägliches
(Warmwasser) erforderlich, da die maximale Vorlauf-
temperatur bei diesen Einheiten auf 50°C begrenzt ist.
Wird das System auf Heizen oder Kühlen gestellt (über die
Zentralsteuerung oder durch externe Kontakte, die an der
Zentralsteuerung angeschlossen sind), schaltet die Zentral-
steuerung die Pumpe des Sekundärkreislaufs ein, schaltet die
Hydroboxen EIN/AUS und ändert den Sollwert, damit beim
Sekundärkreislauf der Sollwert für die Vorlauftemperatur erreicht
wird.
Falls die Hydroboxen die für den Sekundärkreislauf eingestellte
Temperatur nicht erreichen können, auch in Abhängigkeit von
anderen, für die Zentralsteuerung festgelegten Parametern,
schaltet die Zentralsteuerung für die Raumheizung auch die
Reserveheizung ein sowie das Ventil der Reserveheizung.
Brauchwasser-Erhitzung durch Wärmepumpe oder Reserve-
heizung wird verhindert, wenn Kontakt S3 von der Solar-Station
geschlossen ist.
Hinweis: Im Beispiel fungieren BUH1 und BUH2 als Reserve-
heizungen für Raumheizung Stufe 1 und Stufe 2. BUH2 fungiert
auch als Reserveheizung für Brauchwasser und wird dann auf
EIN geschaltet durch Ausgang D08 (BUHw).
tank?", Reserveheizung-Einstellungen.
Informationen
zum
Festlegen
siehe
die
Installationsanleitung
da
der
Heizmodus
nur
Erwärmen
des
Brauchwassers
Installations- und Betriebsanleitung
von
der
bis
25°C
2
