8.
Abbildungen
230 V
T2
T3
F
F
M
SLWR: Gemeinsamer Sensor für ausfließendes Wasser
SDHW: Brauchwasser-Sensor
TH1: Thermostat Zone 1
TH2: Thermostat Zone 2
S1: Reserveheizung-Verstellwert
S2: Alarm von Reserveheizung
S3: Solar-Kontakt (Brauchwasser deaktiviert)
S4: Brauchwasser-Sollwert-Zunahme
P1 und P2: Sekundärpumpe Zone 1 und Zone 2
VDHW: Brauchwasser-Ventil
BUH1 und BUH2: Reserveheizung für Raumheizung Stufe 1 und Stufe 2
VBUHr: Reserveheizung-Ventil, Raumheizung
VBUHw: Reserveheizung für Brauchwasser
F: Sicherung
Installations- und Betriebsanleitung
9
AI1
M
AI2
T7
T3
T3
F
F

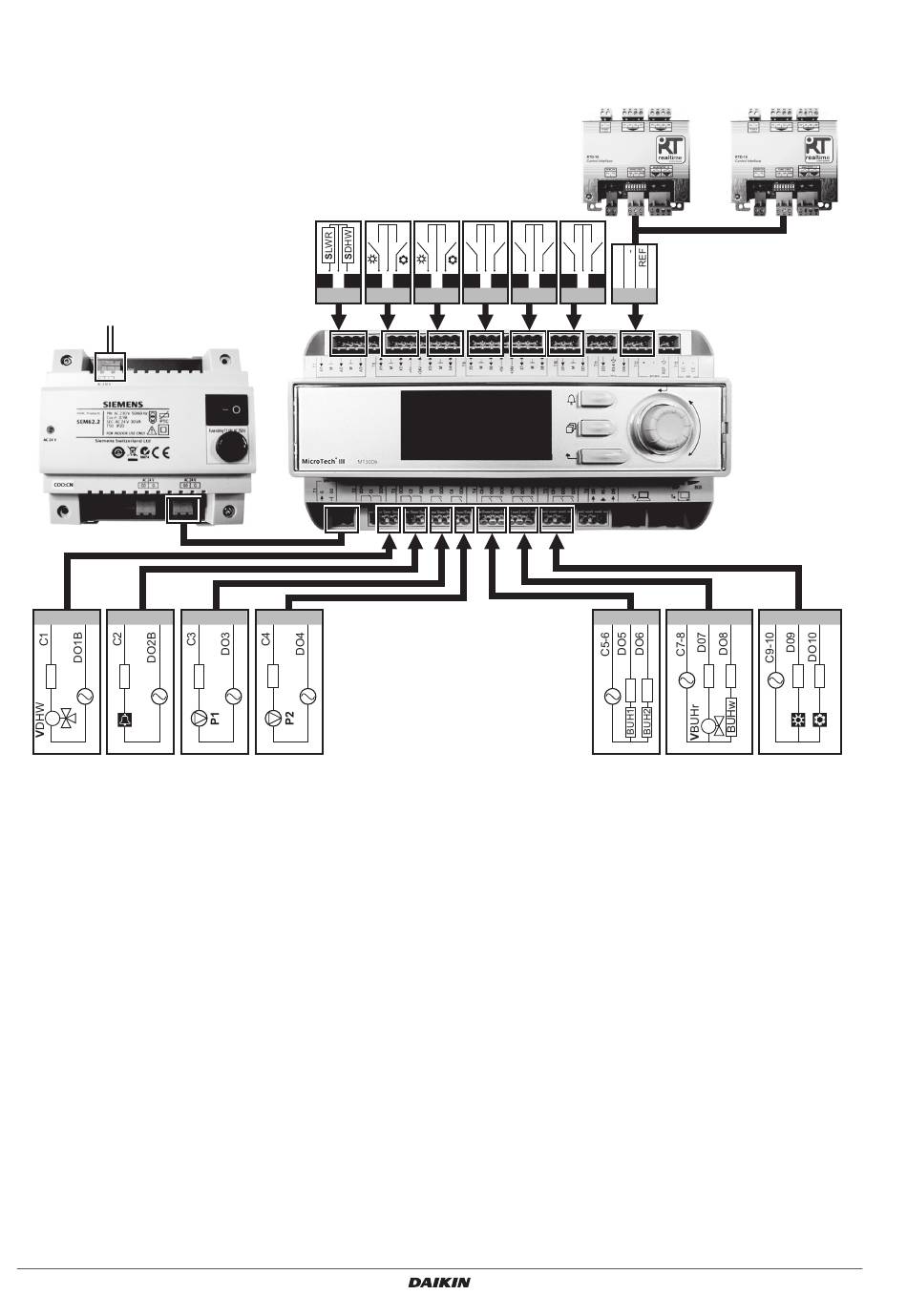

Abbildung 1: Elektroschaltplan
TH1
TH2
S1
S2 S3
X1
M
X2
X3
M
X4
X5
M
X6 X7
M
T8
T8
T9
T9
RTD*
+
S4
X8 Dl1
M
Dl2
T10
T12
T4
T4
F
F F
M
Zentralsteuerung für Hydroboxen
RTD*
T5
F
F
F
EKCC8-W
4P364459-1A – 2014.03
