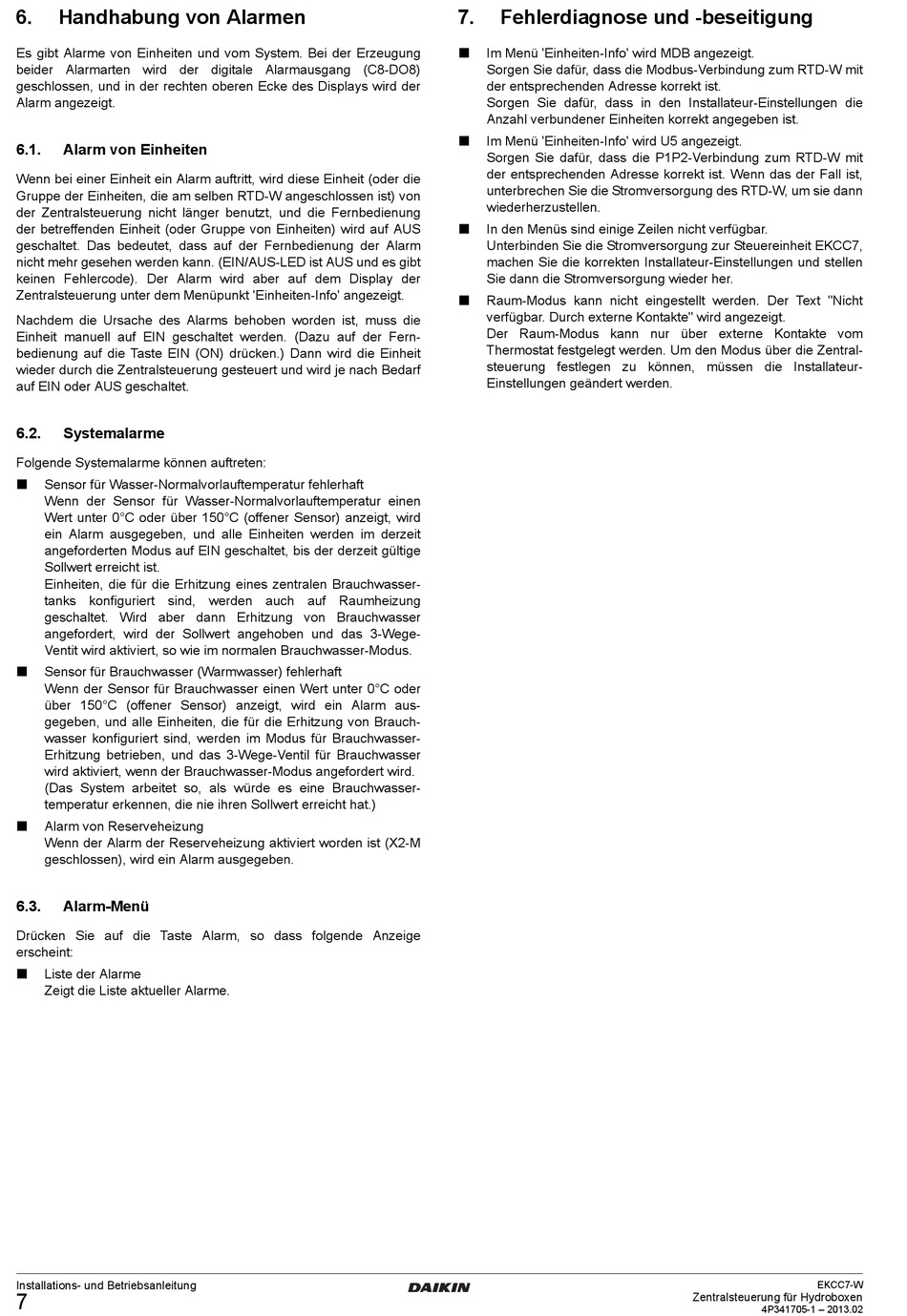

6.
Handhabung von Alarmen
Es gibt Alarme von Einheiten und vom System. Bei der Erzeugung
beider Alarmarten wird der digitale Alarmausgang (C8-DO8)
geschlossen, und in der rechten oberen Ecke des Displays wird der
Alarm angezeigt.
6.1.
Alarm von Einheiten
Wenn bei einer Einheit ein Alarm auftritt, wird diese Einheit (oder die
Gruppe der Einheiten, die am selben RTD-W angeschlossen ist) von
der Zentralsteuerung nicht länger benutzt, und die Fernbedienung
der betreffenden Einheit (oder Gruppe von Einheiten) wird auf AUS
geschaltet. Das bedeutet, dass auf der Fernbedienung der Alarm
nicht mehr gesehen werden kann. (EIN/AUS-LED ist AUS und es gibt
keinen Fehlercode). Der Alarm wird aber auf dem Display der
Zentralsteuerung unter dem Menüpunkt 'Einheiten-Info' angezeigt.
Nachdem die Ursache des Alarms behoben worden ist, muss die
Einheit manuell auf EIN geschaltet werden. (Dazu auf der Fern-
bedienung auf die Taste EIN (ON) drücken.) Dann wird die Einheit
wieder durch die Zentralsteuerung gesteuert und wird je nach Bedarf
auf EIN oder AUS geschaltet.
6.2.
Systemalarme
Folgende Systemalarme können auftreten:
Sensor für Wasser-Normalvorlauftemperatur fehlerhaft
Wenn der Sensor für Wasser-Normalvorlauftemperatur einen
Wert unter 0°C oder über 150°C (offener Sensor) anzeigt, wird
ein Alarm ausgegeben, und alle Einheiten werden im derzeit
angeforderten Modus auf EIN geschaltet, bis der derzeit gültige
Sollwert erreicht ist.
Einheiten, die für die Erhitzung eines zentralen Brauchwasser-
tanks konfiguriert sind, werden auch auf Raumheizung
geschaltet. Wird aber dann Erhitzung von Brauchwasser
angefordert, wird der Sollwert angehoben und das 3-Wege-
Ventit wird aktiviert, so wie im normalen Brauchwasser-Modus.
Sensor für Brauchwasser (Warmwasser) fehlerhaft
Wenn der Sensor für Brauchwasser einen Wert unter 0°C oder
über 150°C (offener Sensor) anzeigt, wird ein Alarm aus-
gegeben, und alle Einheiten, die für die Erhitzung von Brauch-
wasser konfiguriert sind, werden im Modus für Brauchwasser-
Erhitzung betrieben, und das 3-Wege-Ventil für Brauchwasser
wird aktiviert, wenn der Brauchwasser-Modus angefordert wird.
(Das System arbeitet so, als würde es eine Brauchwasser-
temperatur erkennen, die nie ihren Sollwert erreicht hat.)
Alarm von Reserveheizung
Wenn der Alarm der Reserveheizung aktiviert worden ist (X2-M
geschlossen), wird ein Alarm ausgegeben.
6.3.
Alarm-Menü
Drücken Sie auf die Taste Alarm, so dass folgende Anzeige
erscheint:
Liste der Alarme
Zeigt die Liste aktueller Alarme.
Installations- und Betriebsanleitung
7
7.
Fehlerdiagnose und -beseitigung
Im Menü 'Einheiten-Info' wird MDB angezeigt.
Sorgen Sie dafür, dass die Modbus-Verbindung zum RTD-W mit
der entsprechenden Adresse korrekt ist.
Sorgen Sie dafür, dass in den Installateur-Einstellungen die
Anzahl verbundener Einheiten korrekt angegeben ist.
Im Menü 'Einheiten-Info' wird U5 angezeigt.
Sorgen Sie dafür, dass die P1P2-Verbindung zum RTD-W mit
der entsprechenden Adresse korrekt ist. Wenn das der Fall ist,
unterbrechen Sie die Stromversorgung des RTD-W, um sie dann
wiederherzustellen.
In den Menüs sind einige Zeilen nicht verfügbar.
Unterbinden Sie die Stromversorgung zur Steuereinheit EKCC7,
machen Sie die korrekten Installateur-Einstellungen und stellen
Sie dann die Stromversorgung wieder her.
Raum-Modus kann nicht eingestellt werden. Der Text "Nicht
verfügbar. Durch externe Kontakte" wird angezeigt.
Der Raum-Modus kann nur über externe Kontakte vom
Thermostat festgelegt werden. Um den Modus über die Zentral-
steuerung festlegen zu können, müssen die Installateur-
Einstellungen geändert werden.
EKCC7-W
Zentralsteuerung für Hydroboxen
4P341705-1 – 2013.02
