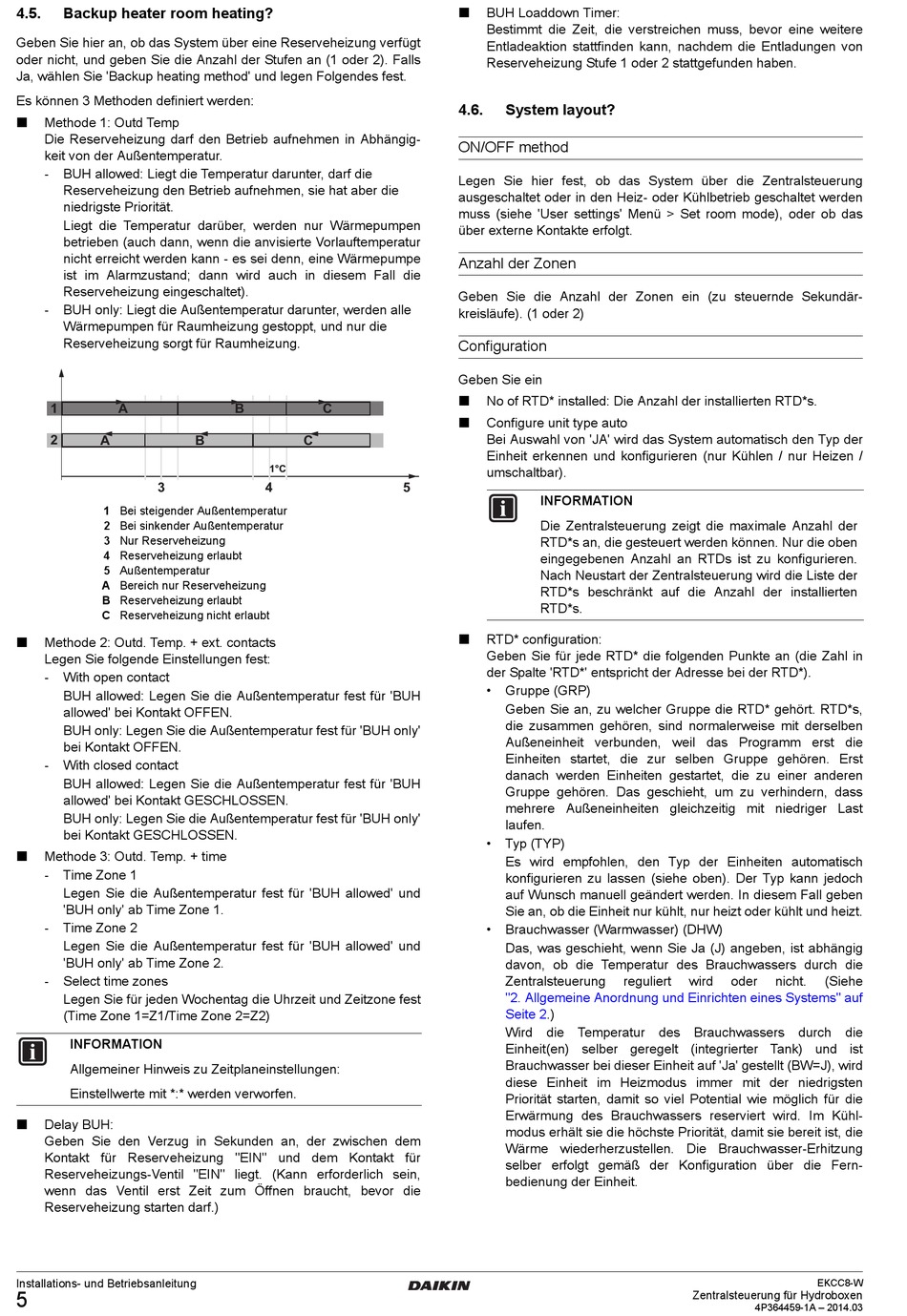

4.5.
Backup heater room heating?
Geben Sie hier an, ob das System über eine Reserveheizung verfügt
oder nicht, und geben Sie die Anzahl der Stufen an (1 oder 2). Falls
Ja, wählen Sie 'Backup heating method' und legen Folgendes fest.
Es können 3 Methoden definiert werden:
Methode 1: Outd Temp
Die Reserveheizung darf den Betrieb aufnehmen in Abhängig-
keit von der Außentemperatur.
-
BUH allowed: Liegt die Temperatur darunter, darf die
Reserveheizung den Betrieb aufnehmen, sie hat aber die
niedrigste Priorität.
Liegt die Temperatur darüber, werden nur Wärmepumpen
betrieben (auch dann, wenn die anvisierte Vorlauftemperatur
nicht erreicht werden kann - es sei denn, eine Wärmepumpe
ist im Alarmzustand; dann wird auch in diesem Fall die
Reserveheizung eingeschaltet).
-
BUH only: Liegt die Außentemperatur darunter, werden alle
Wärmepumpen für Raumheizung gestoppt, und nur die
Reserveheizung sorgt für Raumheizung.
1
A
2
A
3
1 Bei steigender Außentemperatur
2 Bei sinkender Außentemperatur
3 Nur Reserveheizung
4 Reserveheizung erlaubt
5 Außentemperatur
A Bereich nur Reserveheizung
B Reserveheizung erlaubt
C Reserveheizung nicht erlaubt
Methode 2: Outd. Temp. + ext. contacts
Legen Sie folgende Einstellungen fest:
-
With open contact
BUH allowed: Legen Sie die Außentemperatur fest für 'BUH
allowed' bei Kontakt OFFEN.
BUH only: Legen Sie die Außentemperatur fest für 'BUH only'
bei Kontakt OFFEN.
-
With closed contact
BUH allowed: Legen Sie die Außentemperatur fest für 'BUH
allowed' bei Kontakt GESCHLOSSEN.
BUH only: Legen Sie die Außentemperatur fest für 'BUH only'
bei Kontakt GESCHLOSSEN.
Methode 3: Outd. Temp. + time
-
Time Zone 1
Legen Sie die Außentemperatur fest für 'BUH allowed' und
'BUH only' ab Time Zone 1.
-
Time Zone 2
Legen Sie die Außentemperatur fest für 'BUH allowed' und
'BUH only' ab Time Zone 2.
-
Select time zones
Legen Sie für jeden Wochentag die Uhrzeit und Zeitzone fest
(Time Zone 1=Z1/Time Zone 2=Z2)
INFORMATION
Allgemeiner Hinweis zu Zeitplaneinstellungen:
Einstellwerte mit *:* werden verworfen.
Delay BUH:
Geben Sie den Verzug in Sekunden an, der zwischen dem
Kontakt für Reserveheizung "EIN" und dem Kontakt für
Reserveheizungs-Ventil "EIN" liegt. (Kann erforderlich sein,
wenn das Ventil erst Zeit zum Öffnen braucht, bevor die
Reserveheizung starten darf.)
Installations- und Betriebsanleitung
5
B
C
B
C
1°C
4
BUH Loaddown Timer:
Bestimmt die Zeit, die verstreichen muss, bevor eine weitere
Entladeaktion stattfinden kann, nachdem die Entladungen von
Reserveheizung Stufe 1 oder 2 stattgefunden haben.
4.6.
System layout?
ON/OFF method
Legen Sie hier fest, ob das System über die Zentralsteuerung
ausgeschaltet oder in den Heiz- oder Kühlbetrieb geschaltet werden
muss (siehe 'User settings' Menü > Set room mode), oder ob das
über externe Kontakte erfolgt.
Anzahl der Zonen
Geben Sie die Anzahl der Zonen ein (zu steuernde Sekundär-
kreisläufe). (1 oder 2)
Configuration
Geben Sie ein
No of RTD* installed: Die Anzahl der installierten RTD*s.
Configure unit type auto
Bei Auswahl von 'JA' wird das System automatisch den Typ der
Einheit erkennen und konfigurieren (nur Kühlen / nur Heizen /
umschaltbar).
5
INFORMATION
Die Zentralsteuerung zeigt die maximale Anzahl der
RTD*s an, die gesteuert werden können. Nur die oben
eingegebenen Anzahl an RTDs ist zu konfigurieren.
Nach Neustart der Zentralsteuerung wird die Liste der
RTD*s beschränkt auf die Anzahl der installierten
RTD*s.
RTD* configuration:
Geben Sie für jede RTD* die folgenden Punkte an (die Zahl in
der Spalte 'RTD*' entspricht der Adresse bei der RTD*).
•
Gruppe (GRP)
Geben Sie an, zu welcher Gruppe die RTD* gehört. RTD*s,
die zusammen gehören, sind normalerweise mit derselben
Außeneinheit verbunden, weil das Programm erst die
Einheiten startet, die zur selben Gruppe gehören. Erst
danach werden Einheiten gestartet, die zu einer anderen
Gruppe gehören. Das geschieht, um zu verhindern, dass
mehrere Außeneinheiten gleichzeitig mit niedriger Last
laufen.
•
Typ (TYP)
Es wird empfohlen, den Typ der Einheiten automatisch
konfigurieren zu lassen (siehe oben). Der Typ kann jedoch
auf Wunsch manuell geändert werden. In diesem Fall geben
Sie an, ob die Einheit nur kühlt, nur heizt oder kühlt und heizt.
•
Brauchwasser (Warmwasser) (DHW)
Das, was geschieht, wenn Sie Ja (J) angeben, ist abhängig
davon, ob die Temperatur des Brauchwassers durch die
Zentralsteuerung
"2. Allgemeine Anordnung und Einrichten eines Systems" auf
Seite
2.)
Wird die Temperatur des Brauchwassers durch die
Einheit(en) selber geregelt (integrierter Tank) und ist
Brauchwasser bei dieser Einheit auf 'Ja' gestellt (BW=J), wird
diese Einheit im Heizmodus immer mit der niedrigsten
Priorität starten, damit so viel Potential wie möglich für die
Erwärmung des Brauchwassers reserviert wird. Im Kühl-
modus erhält sie die höchste Priorität, damit sie bereit ist, die
Wärme wiederherzustellen. Die Brauchwasser-Erhitzung
selber erfolgt gemäß der Konfiguration über die Fern-
bedienung der Einheit.
reguliert
wird
oder
nicht.
Zentralsteuerung für Hydroboxen
4P364459-1A – 2014.03
(Siehe
EKCC8-W
