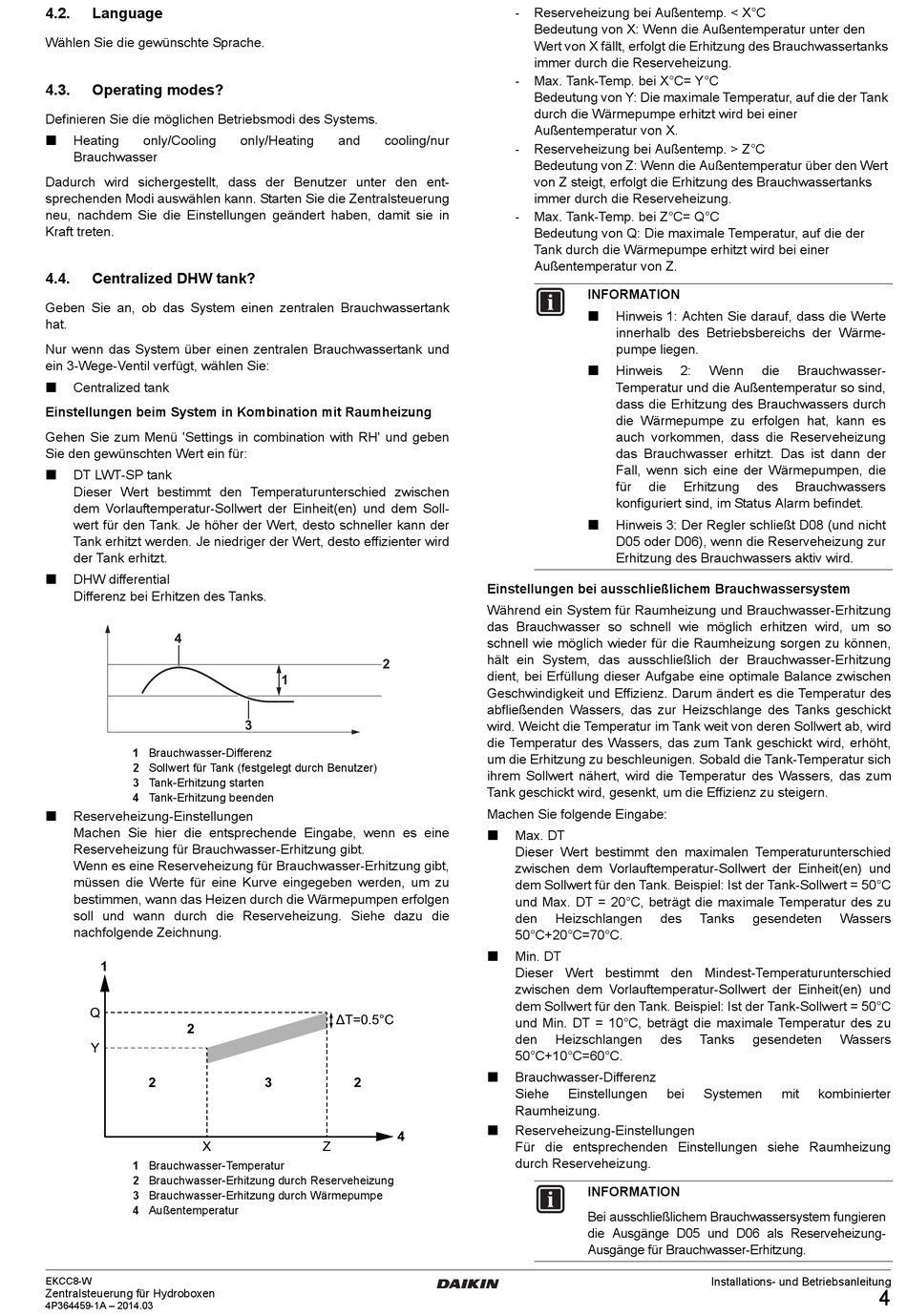

4.2.
Language
Wählen Sie die gewünschte Sprache.
4.3.
Operating modes?
Definieren Sie die möglichen Betriebsmodi des Systems.
Heating
only/Cooling
Brauchwasser
Dadurch wird sichergestellt, dass der Benutzer unter den ent-
sprechenden Modi auswählen kann. Starten Sie die Zentralsteuerung
neu, nachdem Sie die Einstellungen geändert haben, damit sie in
Kraft treten.
4.4.
Centralized DHW tank?
Geben Sie an, ob das System einen zentralen Brauchwassertank
hat.
Nur wenn das System über einen zentralen Brauchwassertank und
ein 3-Wege-Ventil verfügt, wählen Sie:
Centralized tank
Einstellungen beim System in Kombination mit Raumheizung
Gehen Sie zum Menü 'Settings in combination with RH' und geben
Sie den gewünschten Wert ein für:
DT LWT-SP tank
Dieser Wert bestimmt den Temperaturunterschied zwischen
dem Vorlauftemperatur-Sollwert der Einheit(en) und dem Soll-
wert für den Tank. Je höher der Wert, desto schneller kann der
Tank erhitzt werden. Je niedriger der Wert, desto effizienter wird
der Tank erhitzt.
DHW differential
Differenz bei Erhitzen des Tanks.
4
1 Brauchwasser-Differenz
2 Sollwert für Tank (festgelegt durch Benutzer)
3 Tank-Erhitzung starten
4 Tank-Erhitzung beenden
Reserveheizung-Einstellungen
Machen Sie hier die entsprechende Eingabe, wenn es eine
Reserveheizung für Brauchwasser-Erhitzung gibt.
Wenn es eine Reserveheizung für Brauchwasser-Erhitzung gibt,
müssen die Werte für eine Kurve eingegeben werden, um zu
bestimmen, wann das Heizen durch die Wärmepumpen erfolgen
soll und wann durch die Reserveheizung. Siehe dazu die
nachfolgende Zeichnung.
1
Q
2
Y
2
X
1 Brauchwasser-Temperatur
2 Brauchwasser-Erhitzung durch Reserveheizung
3 Brauchwasser-Erhitzung durch Wärmepumpe
4 Außentemperatur
EKCC8-W
Zentralsteuerung für Hydroboxen
4P364459-1A – 2014.03
only/Heating
and
cooling/nur
2
1
3
3
2
4
Z
-
Reserveheizung bei Außentemp. < X°C
Bedeutung von X: Wenn die Außentemperatur unter den
Wert von X fällt, erfolgt die Erhitzung des Brauchwassertanks
immer durch die Reserveheizung.
-
Max. Tank-Temp. bei X°C= Y°C
Bedeutung von Y: Die maximale Temperatur, auf die der Tank
durch die Wärmepumpe erhitzt wird bei einer
Außentemperatur von X.
-
Reserveheizung bei Außentemp. > Z°C
Bedeutung von Z: Wenn die Außentemperatur über den Wert
von Z steigt, erfolgt die Erhitzung des Brauchwassertanks
immer durch die Reserveheizung.
-
Max. Tank-Temp. bei Z°C= Q°C
Bedeutung von Q: Die maximale Temperatur, auf die der
Tank durch die Wärmepumpe erhitzt wird bei einer
Außentemperatur von Z.
INFORMATION
Hinweis 1: Achten Sie darauf, dass die Werte
innerhalb des Betriebsbereichs der Wärme-
pumpe liegen.
Hinweis
Temperatur und die Außentemperatur so sind,
dass die Erhitzung des Brauchwassers durch
die Wärmepumpe zu erfolgen hat, kann es
auch vorkommen, dass die Reserveheizung
das Brauchwasser erhitzt. Das ist dann der
Fall, wenn sich eine der Wärmepumpen, die
für
die
konfiguriert sind, im Status Alarm befindet.
Hinweis 3: Der Regler schließt D08 (und nicht
D05 oder D06), wenn die Reserveheizung zur
Erhitzung des Brauchwassers aktiv wird.
Einstellungen bei ausschließlichem Brauchwassersystem
Während ein System für Raumheizung und Brauchwasser-Erhitzung
das Brauchwasser so schnell wie möglich erhitzen wird, um so
schnell wie möglich wieder für die Raumheizung sorgen zu können,
hält ein System, das ausschließlich der Brauchwasser-Erhitzung
dient, bei Erfüllung dieser Aufgabe eine optimale Balance zwischen
Geschwindigkeit und Effizienz. Darum ändert es die Temperatur des
abfließenden Wassers, das zur Heizschlange des Tanks geschickt
wird. Weicht die Temperatur im Tank weit von deren Sollwert ab, wird
die Temperatur des Wassers, das zum Tank geschickt wird, erhöht,
um die Erhitzung zu beschleunigen. Sobald die Tank-Temperatur sich
ihrem Sollwert nähert, wird die Temperatur des Wassers, das zum
Tank geschickt wird, gesenkt, um die Effizienz zu steigern.
Machen Sie folgende Eingabe:
Max. DT
Dieser Wert bestimmt den maximalen Temperaturunterschied
zwischen dem Vorlauftemperatur-Sollwert der Einheit(en) und
dem Sollwert für den Tank. Beispiel: Ist der Tank-Sollwert = 50°C
und Max. DT = 20°C, beträgt die maximale Temperatur des zu
den
Heizschlangen
50°C+20°C=70°C.
Min. DT
Dieser Wert bestimmt den Mindest-Temperaturunterschied
zwischen dem Vorlauftemperatur-Sollwert der Einheit(en) und
dem Sollwert für den Tank. Beispiel: Ist der Tank-Sollwert = 50°C
und Min. DT = 10°C, beträgt die maximale Temperatur des zu
den
Heizschlangen
50°C+10°C=60°C.
Brauchwasser-Differenz
Siehe
Einstellungen
Raumheizung.
Reserveheizung-Einstellungen
Für die entsprechenden Einstellungen siehe Raumheizung
durch Reserveheizung.
INFORMATION
Bei ausschließlichem Brauchwassersystem fungieren
die Ausgänge D05 und D06 als Reserveheizung-
Ausgänge für Brauchwasser-Erhitzung.
2:
Wenn
die
Brauchwasser-
Erhitzung
des
Brauchwassers
des
Tanks
gesendeten
des
Tanks
gesendeten
bei
Systemen
mit
kombinierter
Installations- und Betriebsanleitung
Wassers
Wassers
4
