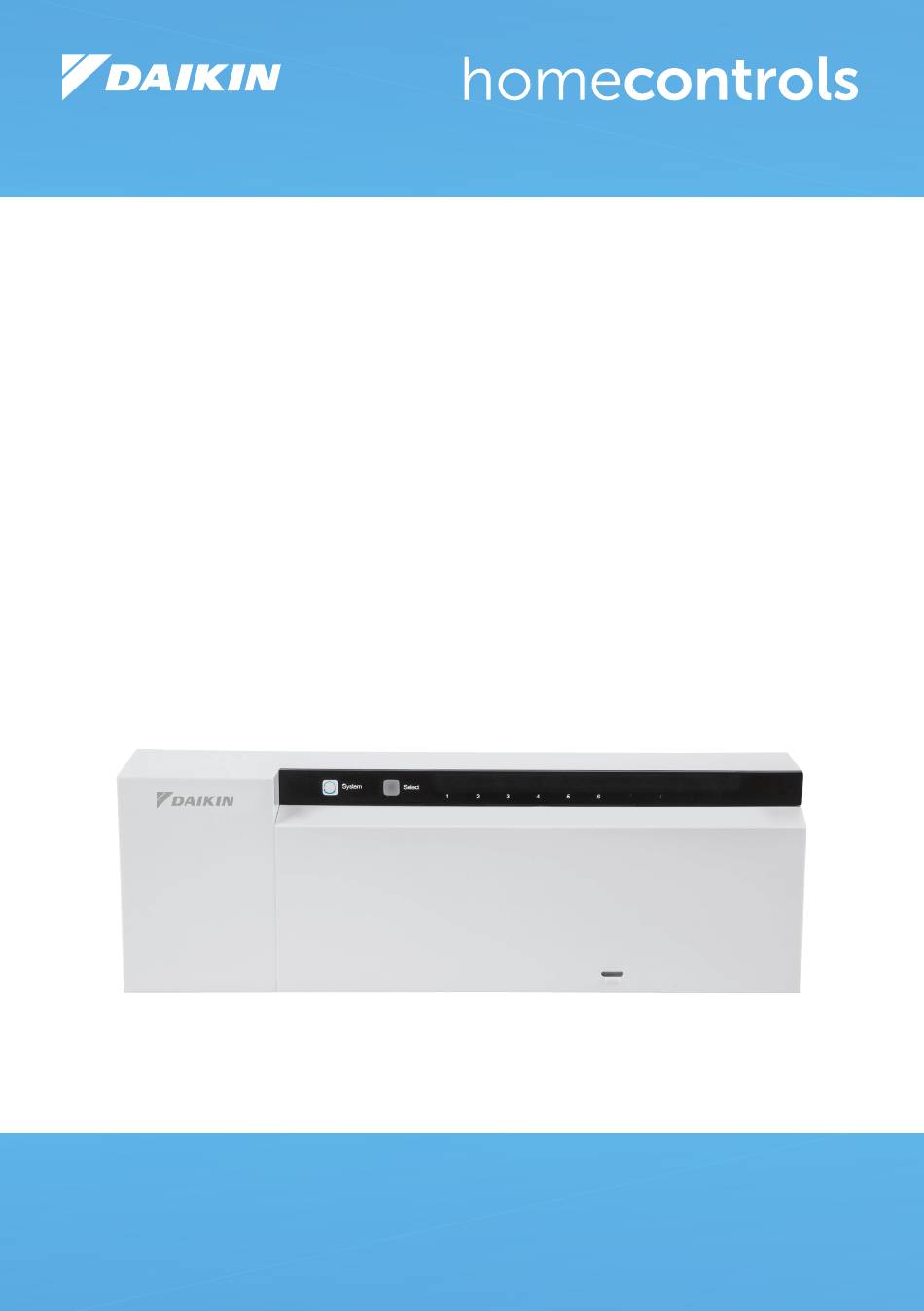

- Seite 1 Installations- und Bedienungsanleitung Daikin Home Controls Steuerung für die Fußbodenheizung – 6 Zonen EKRUFHT61V3...
-
Seite 6: Lieferumfang
Lieferumfang Menge Beschreibung Daikin Home Controls-Steuerung für die Fußbodenheizung – 6 Zonen Schrauben 4,0 x 40 mm Dübel 6 mm Installations- und Bedienungsanleitung Dokumentation © 2022 Daikin Europe N.V., Belgien Alle Rechte vorbehalten. Diese Bedienungsanleitung darf ohne vorherige schriftliche Zustimmung des Herausgebers in keiner Form, weder ganz noch in Teilen, reproduziert, dupliziert oder elektronisch, mechanisch oder chemisch bearbeitet werden. -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen zu dieser Anleitung ............ 8 Gefahreninformationen ..............8 Daikin Home Controls ..............11 Übersicht der Funktion und des Zubehörs ........12 Montage ..................13 Schraubenmontage ..............13 Montage mit DIN-Schiene ............14 Inbetriebnahme ................14 Installationsanleitung ..............14 Installation .................. 16 Verhalten nach dem Einschalten der Netzspannung .... -
Seite 8: Informationen Zu Dieser Anleitung
Informationen zu dieser Anleitung Informationen zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr Daikin Home Controls (DHC)-Zubehör in Betrieb nehmen. Bewahren Sie die Anleitung so auf, dass Sie später bei Bedarf darin nachlesen können. Wenn Sie das Zubehör zur Verwendung an andere Personen übergeben, übergeben Sie... - Seite 9 Gefahreninformationen Das Zubehör ist kein Spielzeug; lassen Sie keine Kinder damit spielen. Lassen Sie kein Verpackungsmaterial herumliegen. Kunststofffolien/-beutel, Styroporstücke usw. können in den Händen von Kindern eine Gefahr darstellen. Wir haften nicht für Sachschäden oder Verletzungen, die durch eine unsachgemäße Verwendung oder Nichtbeachtung...
- Seite 10 Gefahreninformationen Berücksichtigen Sie die technischen Daten (insbesondere die maximal zulässig Anschlussleistung), bevor Sie einen Verbraucher anschließen. Alle Lastdaten beziehen sich auf die ohmsche Last. Überschreiten Sie nicht die für das Zubehör festgelegte Kapazität. Das Zubehör ist nicht zum Freischalten geeignet. Das Überschreiten der Maximalkapazität kann zur Zerstörung des Zubehörs, zu einem Brand oder Stromschlag führen.
-
Seite 11: Daikin Home Controls
Daikin Home Controls Daikin Home Controls Dieses Zubehör ist Teil des DHC-Systems und kommuniziert über eine spezielle drahtlose Verbindung. Das gesamte Zubehör des Systems kann komfortabel und individuell über die ONECTA-App konfiguriert werden. Alle durch das DHC-System in Kombination mit anderem Zubehör verfügbaren Funktionen werden im DHC-Anwendungsleitfaden beschrieben. -
Seite 12: Übersicht Der Funktion Und Des Zubehörs
Übersicht der Funktion und des Zubehörs Übersicht der Funktion und des Zubehörs Die DHC-Steuerung für die Fußbodenheizung bietet über die ONECTA- App in Kombination mit einem DHC Access Point eine komfortable und bedarfsbasierte Steuerung des Fußbodenheizungssystems für den Raum ganz nach Ihren persönlichen Anforderungen. Weitere Informationen finden Sie im DHC-Anwendungsleitfaden. -
Seite 13: Montage
Montage Kabelhülsen (siehe Abbildung 2): (J) Kabelhülse 1 (K) Kabelhülse 2 (L) Kabelhülse 3 Montage Sie können die DHC-Steuerung für die Fußbodenheizung mit den mitgelieferten Schrauben und Dübeln flexibel an einer Wand oder an einer DIN-Schiene montieren. Schraubenmontage Gehen Sie für die Montage der DHC-Steuerung für die Fußbodenheizung mit Schrauben wie folgt vor: Wählen Sie eine geeignete Montagposition in der Nähe Ihres Heizsystems. -
Seite 14: Montage Mit Din-Schiene
Inbetriebnahme Montage mit DIN-Schiene Gehen Sie für die Montage der DHC-Steuerung für die Fußbodenheizung mit einer DIN-Schiene wie folgt vor: Platzieren Sie die DHC-Steuerung für die Fußbodenheizung auf der DIN-Schiene (siehe Abbildung 4). Drücken Sie die Federverriegelungen (E) nach oben (siehe Abbildung 4). - Seite 15 Inbetriebnahme *Für die Installation erforderliche Fachkenntnisse: Die folgenden Fachkenntnisse sind während der Installation von besonderer Bedeutung: • Die zu beachtenden "5 Sicherheitsregeln": Vom Netzstrom trennen; Sicherung vor erneutem Einschalten; Prüfen auf Spannungsfreiheit des Systems; Erde und Kurzschluss; Unter Spannung stehende Teile in der Nähe abdecken oder absperren; •...
-
Seite 16: Installation
Inbetriebnahme Beachten Sie während der Installation die Gefahreninformationen unter "2 Gefahreninformationen" auf Seite 8. Zulässige Kabelquerschnitte für die Kabelhülsen der DHC-Steuerung für die Fußbodenheizung: Kabelhülsen Kabelquerschnitt [mm 1 (J) (siehe Abbildung 2) > 5,2 2 (K) (siehe Abbildung 2) > 8,2 3 (L) (siehe Abbildung 2) >... -
Seite 17: Verhalten Nach Dem Einschalten Der Netzspannung
Inbetriebnahme Schließen Sie den Neutralleiter an die Anschlussklemme N (G) an. Drücken Sie die Klemme mit einem geeigneten Schraubendreher nach unten, um die Anschlussklemme zu öffnen. Führen Sie das entsprechende Kabel durch. Lassen Sie die Klemme los, um sie zu schließen und das Kabel zu fixieren (siehe Abbildung 6). -
Seite 18: Anschluss Weiterer Dhc-Zubehörteile
Inbetriebnahme Während der ersten 10 Minuten nach dem Einschalten der Netzspannung bleibt das Zubehör im Startmodus. In dieser Zeit werden alle Heizzonen ausgelöst und die Kanal-LED leuchtet dauerhaft. In den nächsten 20 Minuten werden die Ventile über eine Zwei-Punkt- Steuerung bedient. Wenn die Temperatur unter den Temperatursollwert fällt, werden die Ventile eingeschaltet. -
Seite 19: Verbindung Mit Dem Dhc Access Point Über Die Onecta-App
Für die Verbindung der DHC-Steuerung für die Fußbodenheizung mit dem DHC Access Point gehen Sie wie folgt vor: Öffnen Sie die ONECTA-App. Klicken Sie auf das Plus-Symbol. Wählen Sie das Menüelement Daikin Home Controls hinzufügen. Wählen Sie DHC-Zubehör hinzufügen. Drücken Sie kurz auf die Systemtaste (A) (siehe Abbildung 7). -
Seite 20: Manueller Betrieb
Manueller Betrieb Manueller Betrieb Ein-/Ausschalten der Heizzonen Für die Installation und zu Testzwecken können Sie jede einzelne Heizzone manuell ein- oder ausschalten. Gehen Sie dazu wie folgt vor: Wählen Sie mit der Auswahltaste (B) den erforderlichen Kanal aus (siehe Abbildung 7). Drücken Sie die gewünschte Taste. -
Seite 21: Fehlercodes Und Blinkfolgen
Problembehebung Das DHC-Zubehör ist vollständig konform mit dieser Beschränkung und verwendet 2 Frequenzbänder mit einer Einschaltdauer von 1% bzw. 10%. Während des normalen Betriebs des DHC-Zubehörs wird diese Beschränkung im Allgemeinen nicht erreicht. Es ist aber möglich, dass die Beschränkung bei der Inbetriebnahme oder während einer Neuinstallation eines Systems erreicht wird. -
Seite 22: Blinkfolgen Der Kanal-Led
Problembehebung Blinkcode Bedeutung Lösung Blinkt Zubehör defekt Wenden Sie sich an Ihren 6x lange rot Händler. Leuchtet LED-Test Sie können fortfahren, 1x orange nachdem der LED-Test und 1x grün gestoppt wurde. 8.2.2 Blinkfolgen der Kanal-LED Blinkcode Bedeutung Lösung Blinkt Notbetrieb aktiviert Wechseln Sie die Batterien langsam des DHC-Raumthermostats,... -
Seite 23: Werkseitige Einstellungen Wiederherstellen
Werkseitige Einstellungen wiederherstellen Werkseitige Einstellungen wiederherstellen Die werkseitigen Einstellungen des Zubehörs können wieder- hergestellt werden. In diesem Fall verlieren Sie alle Einstellungen. Um die werkseitigen Einstellungen des Zubehörs wiederherzustellen, gehen Sie wie folgt vor: Drücken Sie die Systemtaste (A) für 4 Sekunden (siehe Abbildung 7). -
Seite 24: Allgemeine Informationen Zum Funkbetrieb
Empfängers spielen Umweltfaktoren, wie die Feuchtigkeit in der Nähe, eine wichtige Rolle, ebenso wie die strukturellen/ Abschirmungsbedingungen vor Ort. Hiermit erklärt Daikin Europe N.V., dass der Funkgerättyp DHC EKRUFHT61V3 der Richtlinie 2014/53/EU entspricht. Die Original- Konformitätserklärung ist über die EKRUFHT61V3-Produktseiten verfügbar. -
Seite 25: Technische Daten
Technische Daten Technische Daten Gerätename: EKRUFHT61V3 Aufbau des Regulierungs- und Steuerungsgeräts: unabhängig montiertes Gerät zur elektronischen Regulierung und Steuerung, Flächenmontage Anzahl der Heizzonen: Anzahl der Aktoren: Anzahl der Pumpen: Netzspannung: 230 V/50 Hz Stromaufnahme: max. 6,3 A Wechselkapazität pro Heizzone: max. - Seite 26 Technische Daten Abmessungen (B x H x T): 225 x 75 x 52 mm Gewicht: 566 g Funkfrequenzband: 868,0–868,6 MHz 869,4–869,65 MHz Maximale abgestrahlte Leistung: 10 dBm Empfängerkategorie: SRD-Kategorie 2 Typ. Freiflächen-HF-Bereich: 270 m Einschaltdauer: < 1% pro h < 10% pro h Technische Änderungen bleiben vorbehalten.
- Seite 27 Technische Daten Anweisungen zur Entsorgung Entsorgen Sie das Gerät nicht mit dem allgemeinen Hausmüll! Elektronische Geräte müssen über lokale Sammelpunkte für Elektronikabfall in Einklang mit der Richtlinie über Elektro- und Elektronik-Altgeräte entsorgt werden. Informationen zur Konformität Das CE-Zeichen ist ein freies Handelszeichen, das sich ausschließlich an Behörden richtet und keine Garantie jeglicher Eigenschaften umfasst.
- Seite 28 Kostenloser Download der ONECTA-App! 4P687170-1 - 2022.04...
