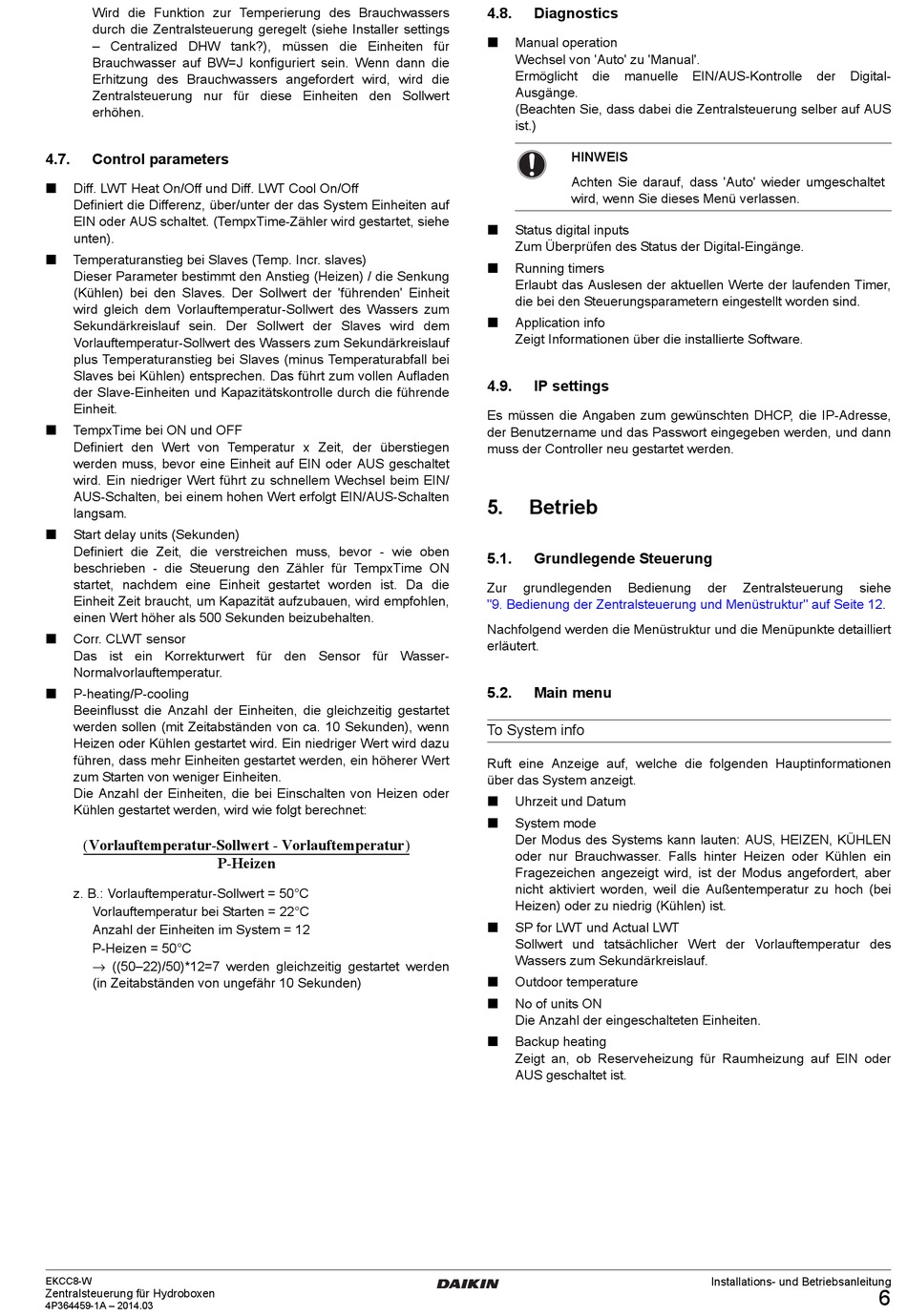

Wird die Funktion zur Temperierung des Brauchwassers
durch die Zentralsteuerung geregelt (siehe Installer settings
– Centralized DHW tank?), müssen die Einheiten für
Brauchwasser auf BW=J konfiguriert sein. Wenn dann die
Erhitzung des Brauchwassers angefordert wird, wird die
Zentralsteuerung nur für diese Einheiten den Sollwert
erhöhen.
4.7.
Control parameters
Diff. LWT Heat On/Off und Diff. LWT Cool On/Off
Definiert die Differenz, über/unter der das System Einheiten auf
EIN oder AUS schaltet. (TempxTime-Zähler wird gestartet, siehe
unten).
Temperaturanstieg bei Slaves (Temp. Incr. slaves)
Dieser Parameter bestimmt den Anstieg (Heizen) / die Senkung
(Kühlen) bei den Slaves. Der Sollwert der 'führenden' Einheit
wird gleich dem Vorlauftemperatur-Sollwert des Wassers zum
Sekundärkreislauf sein. Der Sollwert der Slaves wird dem
Vorlauftemperatur-Sollwert des Wassers zum Sekundärkreislauf
plus Temperaturanstieg bei Slaves (minus Temperaturabfall bei
Slaves bei Kühlen) entsprechen. Das führt zum vollen Aufladen
der Slave-Einheiten und Kapazitätskontrolle durch die führende
Einheit.
TempxTime bei ON und OFF
Definiert den Wert von Temperatur x Zeit, der überstiegen
werden muss, bevor eine Einheit auf EIN oder AUS geschaltet
wird. Ein niedriger Wert führt zu schnellem Wechsel beim EIN/
AUS-Schalten, bei einem hohen Wert erfolgt EIN/AUS-Schalten
langsam.
Start delay units (Sekunden)
Definiert die Zeit, die verstreichen muss, bevor - wie oben
beschrieben - die Steuerung den Zähler für TempxTime ON
startet, nachdem eine Einheit gestartet worden ist. Da die
Einheit Zeit braucht, um Kapazität aufzubauen, wird empfohlen,
einen Wert höher als 500 Sekunden beizubehalten.
Corr. CLWT sensor
Das ist ein Korrekturwert für den Sensor für Wasser-
Normalvorlauftemperatur.
P-heating/P-cooling
Beeinflusst die Anzahl der Einheiten, die gleichzeitig gestartet
werden sollen (mit Zeitabständen von ca. 10 Sekunden), wenn
Heizen oder Kühlen gestartet wird. Ein niedriger Wert wird dazu
führen, dass mehr Einheiten gestartet werden, ein höherer Wert
zum Starten von weniger Einheiten.
Die Anzahl der Einheiten, die bei Einschalten von Heizen oder
Kühlen gestartet werden, wird wie folgt berechnet:
(
Vorlauftemperatur-Sollwert - Vorlauftemperatur
-----------------------------------------------------------------------------------------------------------------------------------
z. B.: Vorlauftemperatur-Sollwert = 50°C
Vorlauftemperatur bei Starten = 22°C
Anzahl der Einheiten im System = 12
P-Heizen = 50°C
→ ((50–22)/50)*12=7 werden gleichzeitig gestartet werden
(in Zeitabständen von ungefähr 10 Sekunden)
EKCC8-W
Zentralsteuerung für Hydroboxen
4P364459-1A – 2014.03
P-Heizen
4.8.
Diagnostics
Manual operation
Wechsel von 'Auto' zu 'Manual'.
Ermöglicht
Ausgänge.
(Beachten Sie, dass dabei die Zentralsteuerung selber auf AUS
ist.)
HINWEIS
Achten Sie darauf, dass 'Auto' wieder umgeschaltet
wird, wenn Sie dieses Menü verlassen.
Status digital inputs
Zum Überprüfen des Status der Digital-Eingänge.
Running timers
Erlaubt das Auslesen der aktuellen Werte der laufenden Timer,
die bei den Steuerungsparametern eingestellt worden sind.
Application info
Zeigt Informationen über die installierte Software.
4.9.
IP settings
Es müssen die Angaben zum gewünschten DHCP, die IP-Adresse,
der Benutzername und das Passwort eingegeben werden, und dann
muss der Controller neu gestartet werden.
5.
Betrieb
5.1.
Grundlegende Steuerung
Zur
grundlegenden
"9. Bedienung der Zentralsteuerung und Menüstruktur" auf Seite
Nachfolgend werden die Menüstruktur und die Menüpunkte detailliert
erläutert.
5.2.
Main menu
To System info
Ruft eine Anzeige auf, welche die folgenden Hauptinformationen
über das System anzeigt.
Uhrzeit und Datum
System mode
Der Modus des Systems kann lauten: AUS, HEIZEN, KÜHLEN
)
oder nur Brauchwasser. Falls hinter Heizen oder Kühlen ein
Fragezeichen angezeigt wird, ist der Modus angefordert, aber
nicht aktiviert worden, weil die Außentemperatur zu hoch (bei
Heizen) oder zu niedrig (Kühlen) ist.
SP for LWT und Actual LWT
Sollwert und tatsächlicher Wert der Vorlauftemperatur des
Wassers zum Sekundärkreislauf.
Outdoor temperature
No of units ON
Die Anzahl der eingeschalteten Einheiten.
Backup heating
Zeigt an, ob Reserveheizung für Raumheizung auf EIN oder
AUS geschaltet ist.
die
manuelle
EIN/AUS-Kontrolle
Bedienung
der
Zentralsteuerung
Installations- und Betriebsanleitung
der
Digital-
siehe
12.
6
