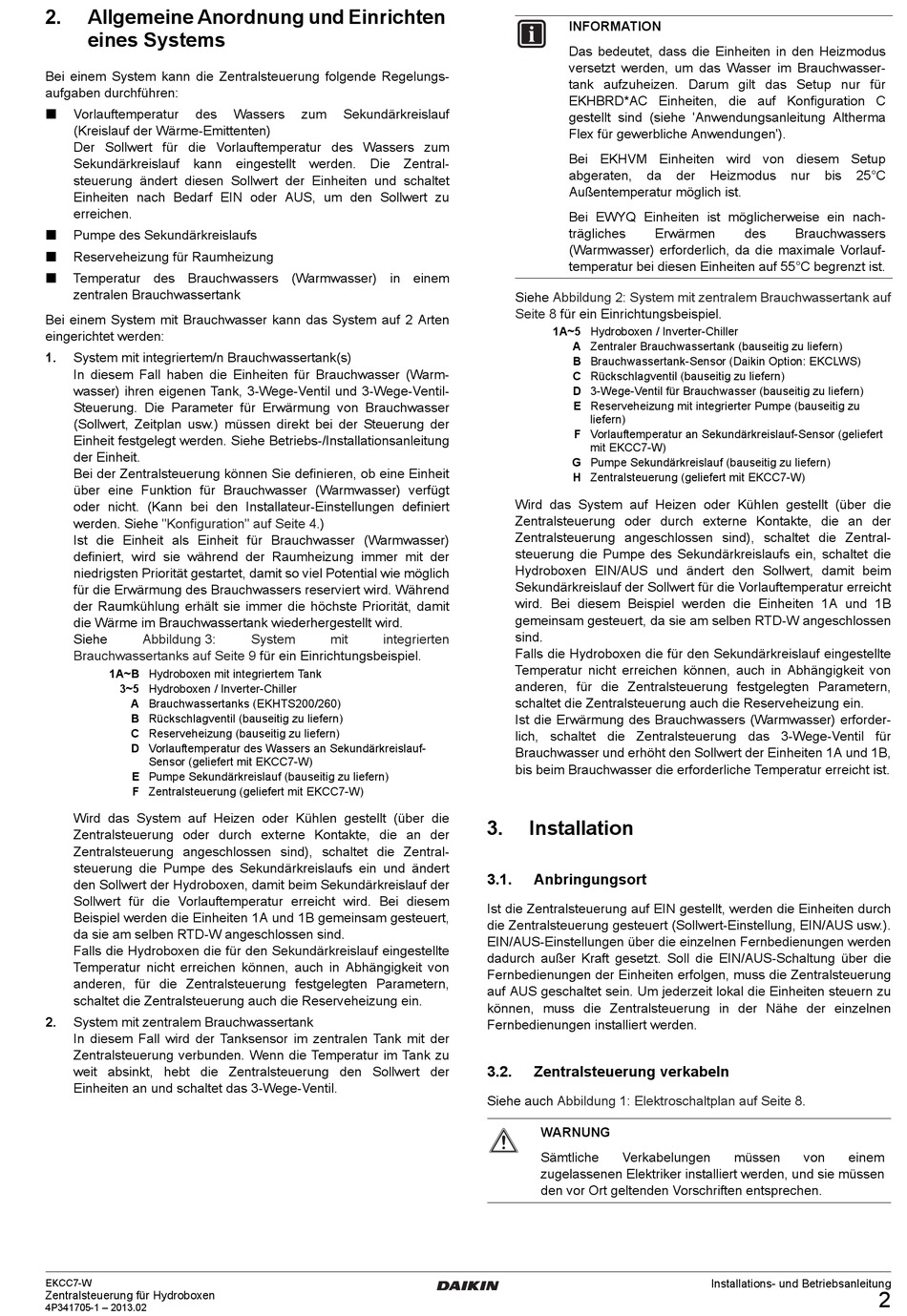

2.
Allgemeine Anordnung und Einrichten
eines Systems
Bei einem System kann die Zentralsteuerung folgende Regelungs-
aufgaben durchführen:
Vorlauftemperatur
des
(Kreislauf der Wärme-Emittenten)
Der Sollwert für die Vorlauftemperatur des Wassers zum
Sekundärkreislauf kann eingestellt werden. Die Zentral-
steuerung ändert diesen Sollwert der Einheiten und schaltet
Einheiten nach Bedarf EIN oder AUS, um den Sollwert zu
erreichen.
Pumpe des Sekundärkreislaufs
Reserveheizung für Raumheizung
Temperatur des Brauchwassers (Warmwasser) in einem
zentralen Brauchwassertank
Bei einem System mit Brauchwasser kann das System auf 2 Arten
eingerichtet werden:
1.
System mit integriertem/n Brauchwassertank(s)
In diesem Fall haben die Einheiten für Brauchwasser (Warm-
wasser) ihren eigenen Tank, 3-Wege-Ventil und 3-Wege-Ventil-
Steuerung. Die Parameter für Erwärmung von Brauchwasser
(Sollwert, Zeitplan usw.) müssen direkt bei der Steuerung der
Einheit festgelegt werden. Siehe Betriebs-/Installationsanleitung
der Einheit.
Bei der Zentralsteuerung können Sie definieren, ob eine Einheit
über eine Funktion für Brauchwasser (Warmwasser) verfügt
oder nicht. (Kann bei den Installateur-Einstellungen definiert
werden. Siehe
"Konfiguration" auf Seite
Ist die Einheit als Einheit für Brauchwasser (Warmwasser)
definiert, wird sie während der Raumheizung immer mit der
niedrigsten Priorität gestartet, damit so viel Potential wie möglich
für die Erwärmung des Brauchwassers reserviert wird. Während
der Raumkühlung erhält sie immer die höchste Priorität, damit
die Wärme im Brauchwassertank wiederhergestellt wird.
Siehe
Abbildung 3:
Brauchwassertanks auf Seite 9
1A~B Hydroboxen mit integriertem Tank
3~5 Hydroboxen / Inverter-Chiller
A Brauchwassertanks (EKHTS200/260)
B Rückschlagventil (bauseitig zu liefern)
C Reserveheizung (bauseitig zu liefern)
D Vorlauftemperatur des Wassers an Sekundärkreislauf-
Sensor (geliefert mit EKCC7-W)
E Pumpe Sekundärkreislauf (bauseitig zu liefern)
F Zentralsteuerung (geliefert mit EKCC7-W)
Wird das System auf Heizen oder Kühlen gestellt (über die
Zentralsteuerung oder durch externe Kontakte, die an der
Zentralsteuerung angeschlossen sind), schaltet die Zentral-
steuerung die Pumpe des Sekundärkreislaufs ein und ändert
den Sollwert der Hydroboxen, damit beim Sekundärkreislauf der
Sollwert für die Vorlauftemperatur erreicht wird. Bei diesem
Beispiel werden die Einheiten 1A und 1B gemeinsam gesteuert,
da sie am selben RTD-W angeschlossen sind.
Falls die Hydroboxen die für den Sekundärkreislauf eingestellte
Temperatur nicht erreichen können, auch in Abhängigkeit von
anderen, für die Zentralsteuerung festgelegten Parametern,
schaltet die Zentralsteuerung auch die Reserveheizung ein.
2.
System mit zentralem Brauchwassertank
In diesem Fall wird der Tanksensor im zentralen Tank mit der
Zentralsteuerung verbunden. Wenn die Temperatur im Tank zu
weit absinkt, hebt die Zentralsteuerung den Sollwert der
Einheiten an und schaltet das 3-Wege-Ventil.
EKCC7-W
Zentralsteuerung für Hydroboxen
4P341705-1 – 2013.02
Wassers
zum
Sekundärkreislauf
4.)
System
mit
integrierten
für ein Einrichtungsbeispiel.
INFORMATION
Das bedeutet, dass die Einheiten in den Heizmodus
versetzt werden, um das Wasser im Brauchwasser-
tank aufzuheizen. Darum gilt das Setup nur für
EKHBRD*AC Einheiten, die auf Konfiguration C
gestellt sind (siehe 'Anwendungsanleitung Altherma
Flex für gewerbliche Anwendungen').
Bei EKHVM Einheiten wird von diesem Setup
abgeraten,
da
Außentemperatur möglich ist.
Bei EWYQ Einheiten ist möglicherweise ein nach-
trägliches
Erwärmen
(Warmwasser) erforderlich, da die maximale Vorlauf-
temperatur bei diesen Einheiten auf 55°C begrenzt ist.
Siehe
Abbildung 2: System mit zentralem Brauchwassertank auf
Seite 8
für ein Einrichtungsbeispiel.
1A~5 Hydroboxen / Inverter-Chiller
A Zentraler Brauchwassertank (bauseitig zu liefern)
B Brauchwassertank-Sensor (Daikin Option: EKCLWS)
C Rückschlagventil (bauseitig zu liefern)
D 3-Wege-Ventil für Brauchwasser (bauseitig zu liefern)
E Reserveheizung mit integrierter Pumpe (bauseitig zu
liefern)
F Vorlauftemperatur an Sekundärkreislauf-Sensor (geliefert
mit EKCC7-W)
G Pumpe Sekundärkreislauf (bauseitig zu liefern)
H Zentralsteuerung (geliefert mit EKCC7-W)
Wird das System auf Heizen oder Kühlen gestellt (über die
Zentralsteuerung oder durch externe Kontakte, die an der
Zentralsteuerung angeschlossen sind), schaltet die Zentral-
steuerung die Pumpe des Sekundärkreislaufs ein, schaltet die
Hydroboxen EIN/AUS und ändert den Sollwert, damit beim
Sekundärkreislauf der Sollwert für die Vorlauftemperatur erreicht
wird. Bei diesem Beispiel werden die Einheiten 1A und 1B
gemeinsam gesteuert, da sie am selben RTD-W angeschlossen
sind.
Falls die Hydroboxen die für den Sekundärkreislauf eingestellte
Temperatur nicht erreichen können, auch in Abhängigkeit von
anderen, für die Zentralsteuerung festgelegten Parametern,
schaltet die Zentralsteuerung auch die Reserveheizung ein.
Ist die Erwärmung des Brauchwassers (Warmwasser) erforder-
lich, schaltet die Zentralsteuerung das 3-Wege-Ventil für
Brauchwasser und erhöht den Sollwert der Einheiten 1A und 1B,
bis beim Brauchwasser die erforderliche Temperatur erreicht ist.
3.
Installation
3.1.
Anbringungsort
Ist die Zentralsteuerung auf EIN gestellt, werden die Einheiten durch
die Zentralsteuerung gesteuert (Sollwert-Einstellung, EIN/AUS usw.).
EIN/AUS-Einstellungen über die einzelnen Fernbedienungen werden
dadurch außer Kraft gesetzt. Soll die EIN/AUS-Schaltung über die
Fernbedienungen der Einheiten erfolgen, muss die Zentralsteuerung
auf AUS geschaltet sein. Um jederzeit lokal die Einheiten steuern zu
können, muss die Zentralsteuerung in der Nähe der einzelnen
Fernbedienungen installiert werden.
3.2.
Zentralsteuerung verkabeln
Siehe auch
Abbildung 1: Elektroschaltplan auf Seite
WARNUNG
Sämtliche
Verkabelungen
zugelassenen Elektriker installiert werden, und sie müssen
den vor Ort geltenden Vorschriften entsprechen.
der
Heizmodus
nur
bis
des
Brauchwassers
8.
müssen
von
Installations- und Betriebsanleitung
25°C
einem
2
