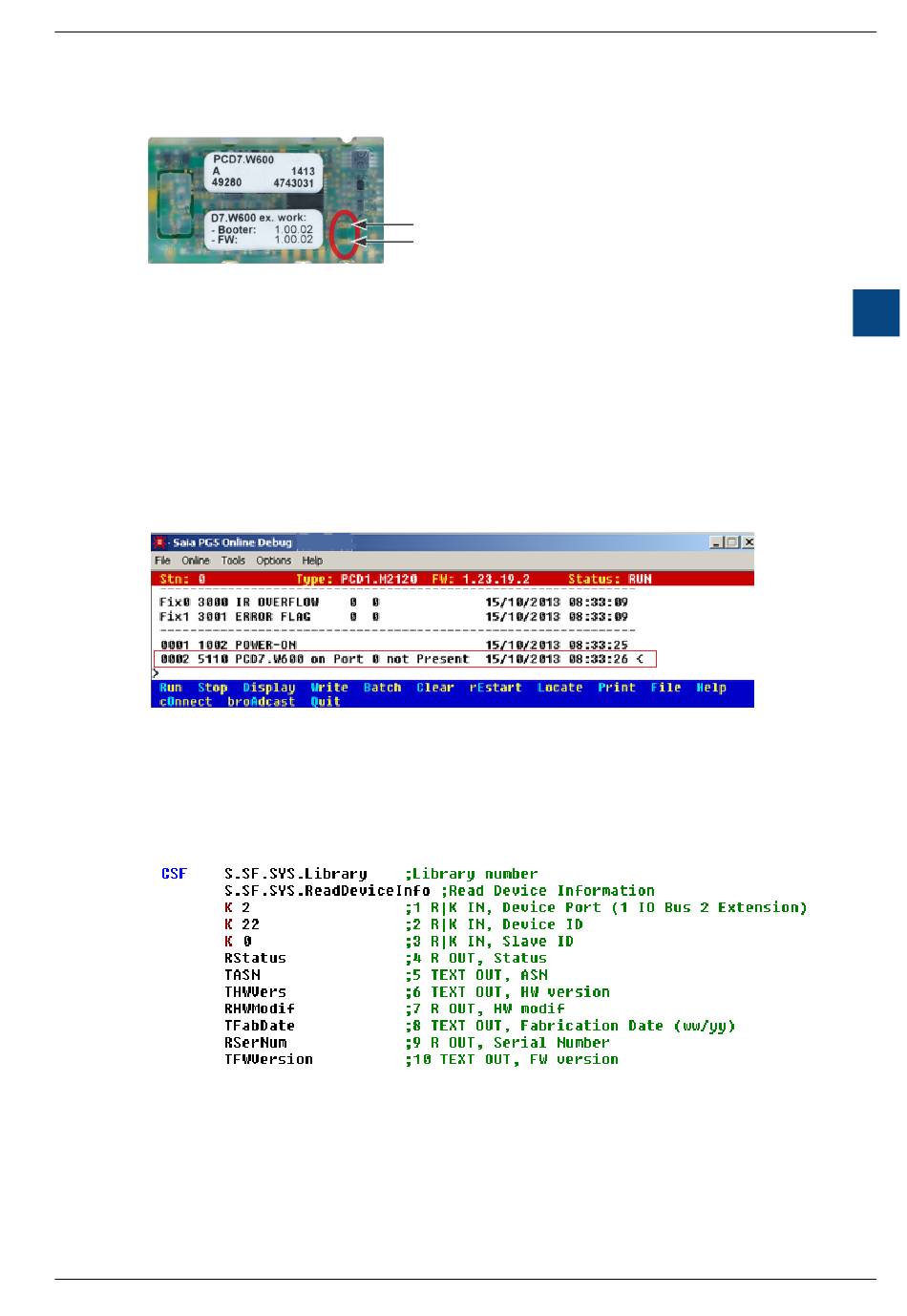

LEDs und ihre Bedeutung
Die beiden LEDs Rx/Tx blinken, wenn das Modul mit der PCD kommuniziert.
● Dauerndes leuchten bedeutet die Nutzung des Mediamapping.
● Kurzes blinken bedeutet die Verwendung der direkten Adressierung.
Modul Erkennung
Ist das Modul nicht gesteckt, bewirkt dies ein Historyeintrag.
Vorgehen: PG5 Debugger -> Display > History
Soll per Programm festgestellt werden, ob das Modul eingesteckt ist oder nicht,
kann folgender Programmcode dazu verwendet werden:
Sofern das Modul richtig angeschlossen wurde, ist der Statuswert eine positive
Zahl und alle Geräteinformationen können gelesen werden. Ist es nicht richtig an-
geschlossen oder es fehlt gänzlich, wird ein negativer Wert zurückgegeben.
