clage DSX Beiblatt Seite 2

DSX TWIN
Beiblatt DSX TWIN MA
Dieses Beiblatt beschreibt die Änderungen am Gerät und der Installation in
Bezug zur beiliegenden Anleitung.
Das Beiblatt zusammen mit der Anleitung aufbewahren!
Ergänzungen
Zu Kapitel 5. Installation:
Montageort
• Für einen Gruppenbetrieb müssen die Geräte über die Wasserleitungen nach dem
Tichelmann-Prinzip miteinander verbunden werden.
Zubehör

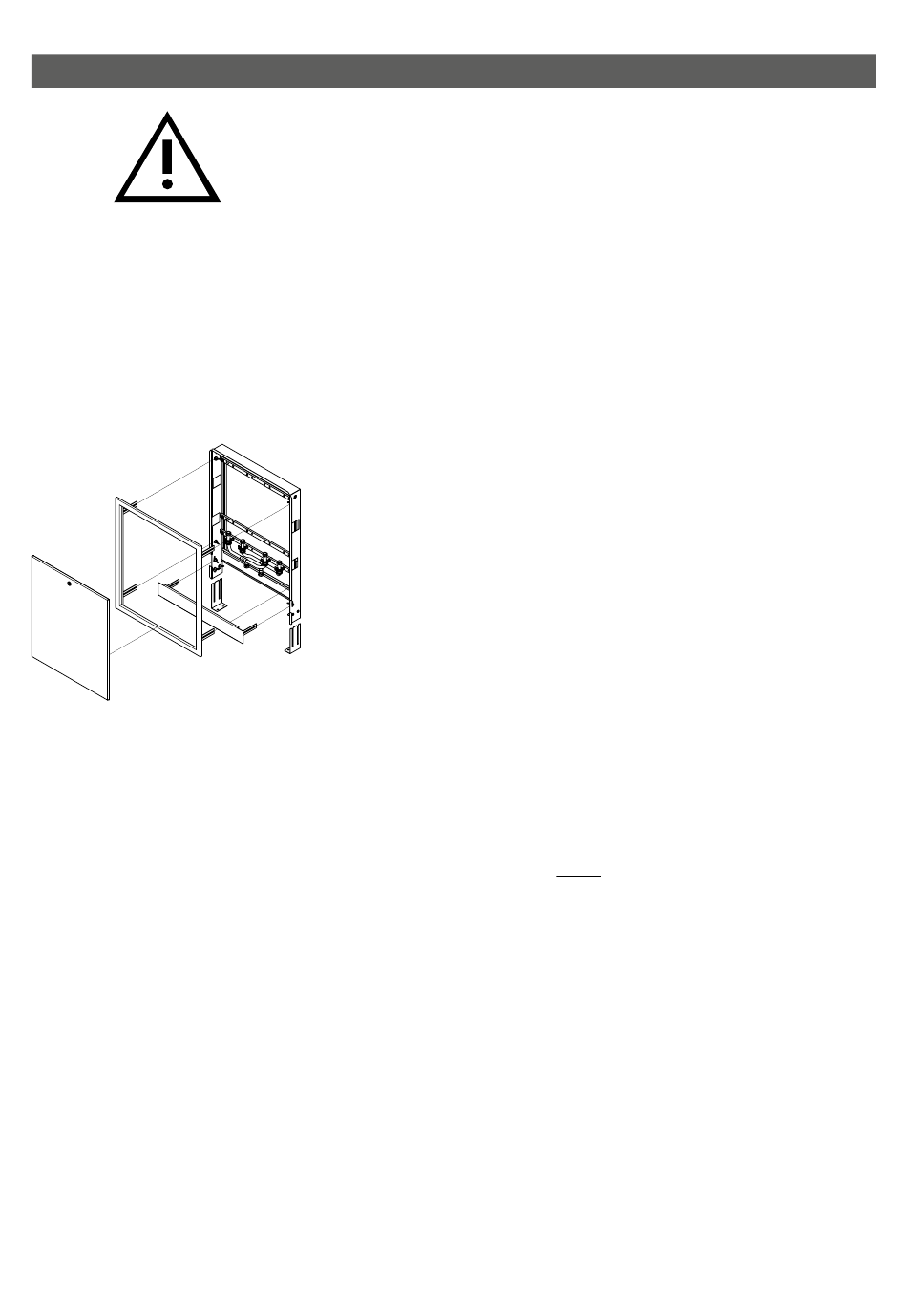

TWIN Unterputzeinbauschrank
(Art.-Nr. 40042) – zwei DSX notwendig! –
Mit Hilfe des Unterputzeinbauschrankes lassen sich die DSX in einer Wand versenkt
installieren. Wandhalter und Wasseranschlussleitungen nach dem Tichelmann-Prinzip
sind vormontiert um zwei DSX aufzunehmen. Die minimale Wandstärke für den Einsatz
des Einbauschrankes beträgt 150 mm.
Wandhalter Montieren
Hinweis: Bei verwendung des TWIN Unterputzeinbauschrankes sind die
Wandhalter bereits im Schrank vormontiert.
Anschlussstücke installieren
Hinweis: Bei verwendung des TWIN Unterputzeinbauschrankes sind die
Wasseranschlussstücke wie bei der »Aufputzmontage« vorzubereiten und an die
im Schrank vormontierten Wasseranschlussleitungen zu installieren.
Gerät montieren
Hinweis: Erst nach der Installation beider DSX den Gesamtwasserzulauf öffnen,
da sonst Wasser aus den Wasseranschlussleitungen des fehlenden Gerätes aus-
treten kann.
Wandhalter der Funkfern bedienung montieren
Hinweis: Bei Verwendung des TWIN Unterputzeinbauschrankes ist der
Funkkontakt bei geschlossenem Schrankdeckel zu prüfen.
Zu Kapitel 7. Elektroanschluss:
Elektroanschluss von unten
Hinweis: Bei Verwendung des TWIN Unterputzeinbauschrankes können die
Maßangaben zum Abmanteln des Kabels abweichen.
2
