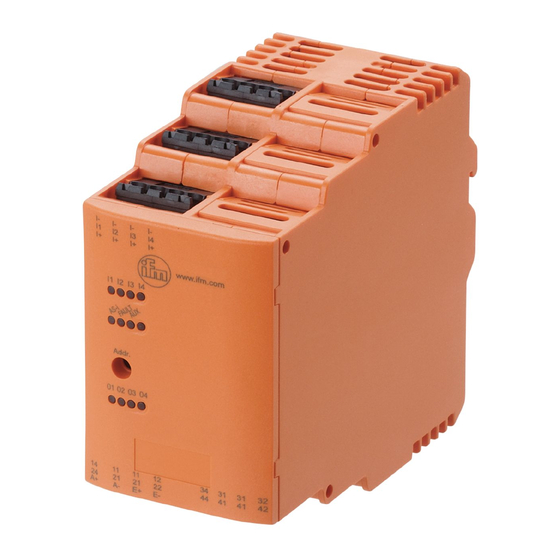

IFM Electronic AC2259 Montageanleitung
Verwandte Anleitungen für IFM Electronic AC2259
Inhaltszusammenfassung für IFM Electronic AC2259
- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2259...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • AS-i-Profil S-7.0.E • Relaiskontakte sind für Spannungen bis 240 V ausgelegt • maximale Anzahl von Modulen pro Master: 31 • AS-Interface Version 2.1 • Eingangsversorgung aus externer PELV Spannungsquelle • Das Modul ist ausschließlich zur Aufstellung in abgeschlossenen elektrischen Betriebsstätten bestimmt Bedien- und Anzeigeelemente LEDs... -
Seite 3: Elektrischer Anschluss
Elektrischer Anschluss Verbinden Sie die Sensoren mit den Anschlussklemmen. Die Sen- sorversorgung muss über eine externe PELV Spannungsquelle erfolgen. Die Ausgänge (Relais) O1 und O2 sowie O3 und O4 müssen paarweise mit der gleichen Spannung versorgt werden (z. B. 2x 240 V AC oder 2x 24 V DC). -
Seite 4: Adressieren
Adressieren Vergeben Sie eine freie Adresse zwischen 1 und 31; Auslieferungs- adresse ist 0. Adressieren mit Adressiergerät AC1154 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahtetem Zustand adressiert werden. Nur im spannungslosen Zustand über die Adressierbuchse adressieren.
