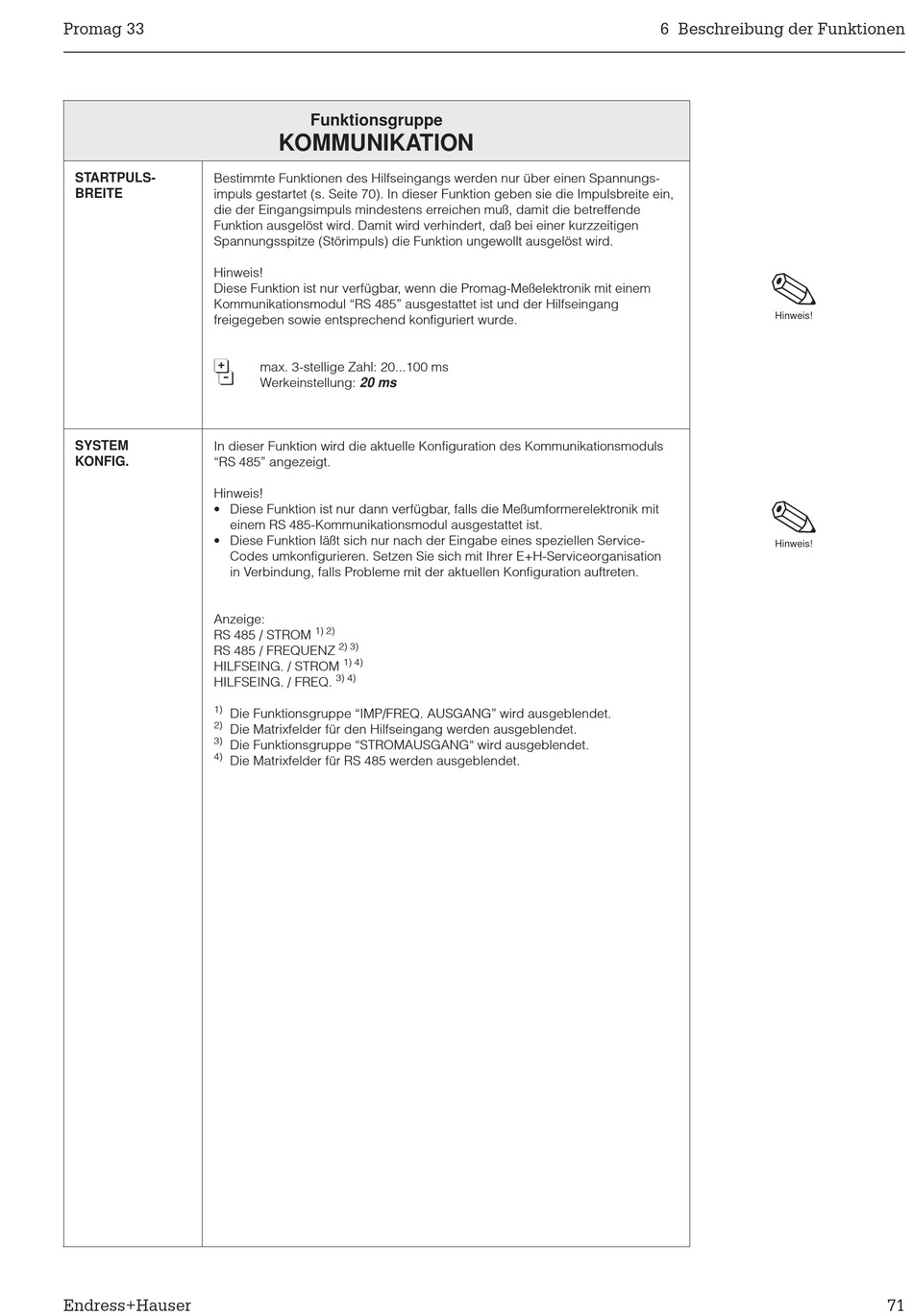

Endress+Hauser promag 33 Betriebsanleitung Seite 71

Promag 33
STARTPULS- Bestimmte Funktionen des Hilfseingangs werden nur über einen Spannungs-
BREITE
impuls gestartet (s. Seite 70). In dieser Funktion geben sie die Impulsbreite ein,
die der Eingangsimpuls mindestens erreichen muß, damit die betreffende
Funktion ausgelöst wird. Damit wird verhindert, daß bei einer kurzzeitigen
Spannungsspitze (Störimpuls) die Funktion ungewollt ausgelöst wird.
Hinweis!
Diese Funktion ist nur verfügbar, wenn die Promag-Meßelektronik mit einem
Kommunikationsmodul "RS 485" ausgestattet ist und der Hilfseingang
freigegeben sowie entsprechend konfiguriert wurde.
6
SYSTEM In dieser Funktion wird die aktuelle Konfiguration des Kommunikationsmoduls
KONFIG.
"RS 485" angezeigt.
Hinweis!
• Diese Funktion ist nur dann verfügbar, falls die Meßumformerelektronik mit
einem RS 485-Kommunikationsmodul ausgestattet ist.
• Diese Funktion läßt sich nur nach der Eingabe eines speziellen Service-
Codes umkonfigurieren. Setzen Sie sich mit Ihrer E+H-Serviceorganisation
in Verbindung, falls Probleme mit der aktuellen Konfiguration auftreten.
Anzeige:
RS 485 / STROM
RS 485 / FREQUENZ
HILFSEING. / STROM
HILFSEING. / FREQ.
1)
Die Funktionsgruppe "IMP/FREQ. AUSGANG" wird ausgeblendet.
2)
Die Matrixfelder für den Hilfseingang werden ausgeblendet.
3)
Die Funktionsgruppe "STROMAUSGANG" wird ausgeblendet.
4)
Die Matrixfelder für RS 485 werden ausgeblendet.
Endress+Hauser
Funktionsgruppe
KOMMUNIKATION
max. 3-stellige Zahl: 20...100 ms
Werkeinstellung: 20 ms
1) 2)
2) 3)
1) 4)
3) 4)
6 Beschreibung der Funktionen
Hinweis!
Hinweis!
