Charakteristik Des Drehzahlsollwertes; Charakteristik Des Alarmrelais - Nicotra Gebhardt Rle Serie Betriebsanleitung

BA-CFD_RLE-EC (BI) 2.3 – 05/2014

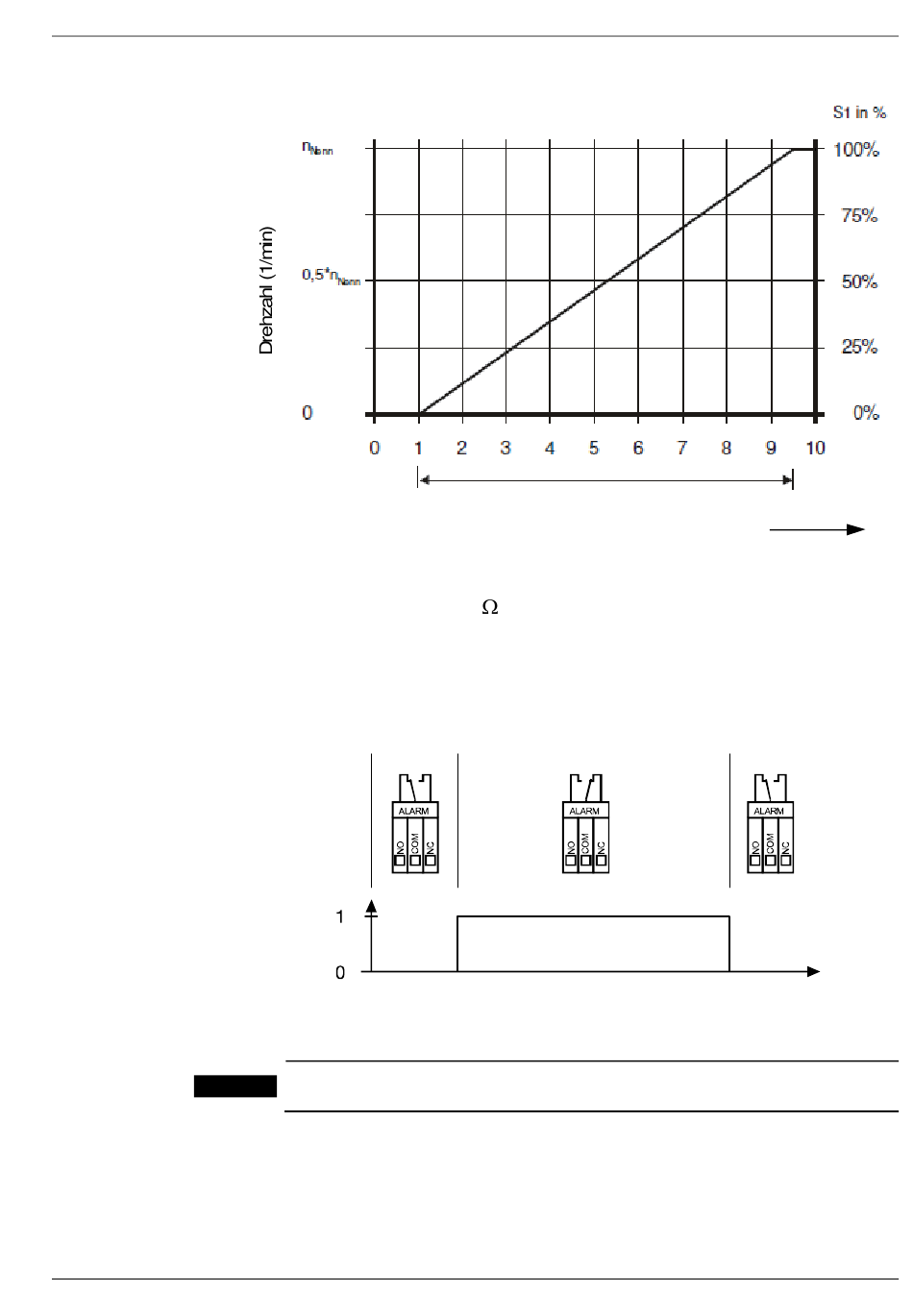

Bild 9-3:
Drehzahlsollwert
Bild 9-4:
Alarmrelais
VORSICHT
DE-20/32

9.1.2. Charakteristik des Drehzahlsollwertes

Der Drehzahlsollwert lässt sich stufenlos durch ein angeschlossenes
Potentiometer (S1 / 10 k ) von 0...100% einstellen. Spannungssignale < 1V
werden von der Elektronik als Stoppsignal ausgewertet. Gleiches gilt für die
Drehzahlstellung durch ein externes 0...10V Signal.

9.1.3. Charakteristik des Alarmrelais

Zustand des Alarmrelais in der Einschaltphase des EC- Motors:
Netz
Liegt keine Störung vor, schaltet das Relais beim Einschalten der
Netzspannung von COM–NO auf COM–NC.
Beim Anschluss des Alarmkontakts an eine DDC die Umschaltung des
Relais während der Einschaltphase des EC- Motors beachten!
Linearer Drehzahlstellbereich
Zeit
Deutsch
E - GND (Volt)
Soll
