4.5.1.2 Membraandrukschakelaar aansluiten
Membraandrukschakelaar Mono-installaties
De kabeluiteinden van de membraandrukschakelaar op de
klemmen (zie "Afb. 4: Membraandrukschakelaar Mono")
aansluiten.
Kleur aders Ben. op print-
plaat
geel
alarm
groen
bruin
On
wit
Membraandrukschakelaar Duo-installaties
De kabeluiteinden van de membraandrukschakelaar op de
klemmen (zie "Afb. 5: Membraandrukschakelaar Duo") aan-
sluiten.
Kleur aders Ben. op print-
plaat
roze
Alarm
grijs
geel
On2
groen
bruin
On1
wit
010-532_13
Kleur klemmen
wit
blauw
wit
blauw
Kleur klemmen
wit
blauw
wit
blauw
wit
blauw
Inbouw- en montagehandleiding

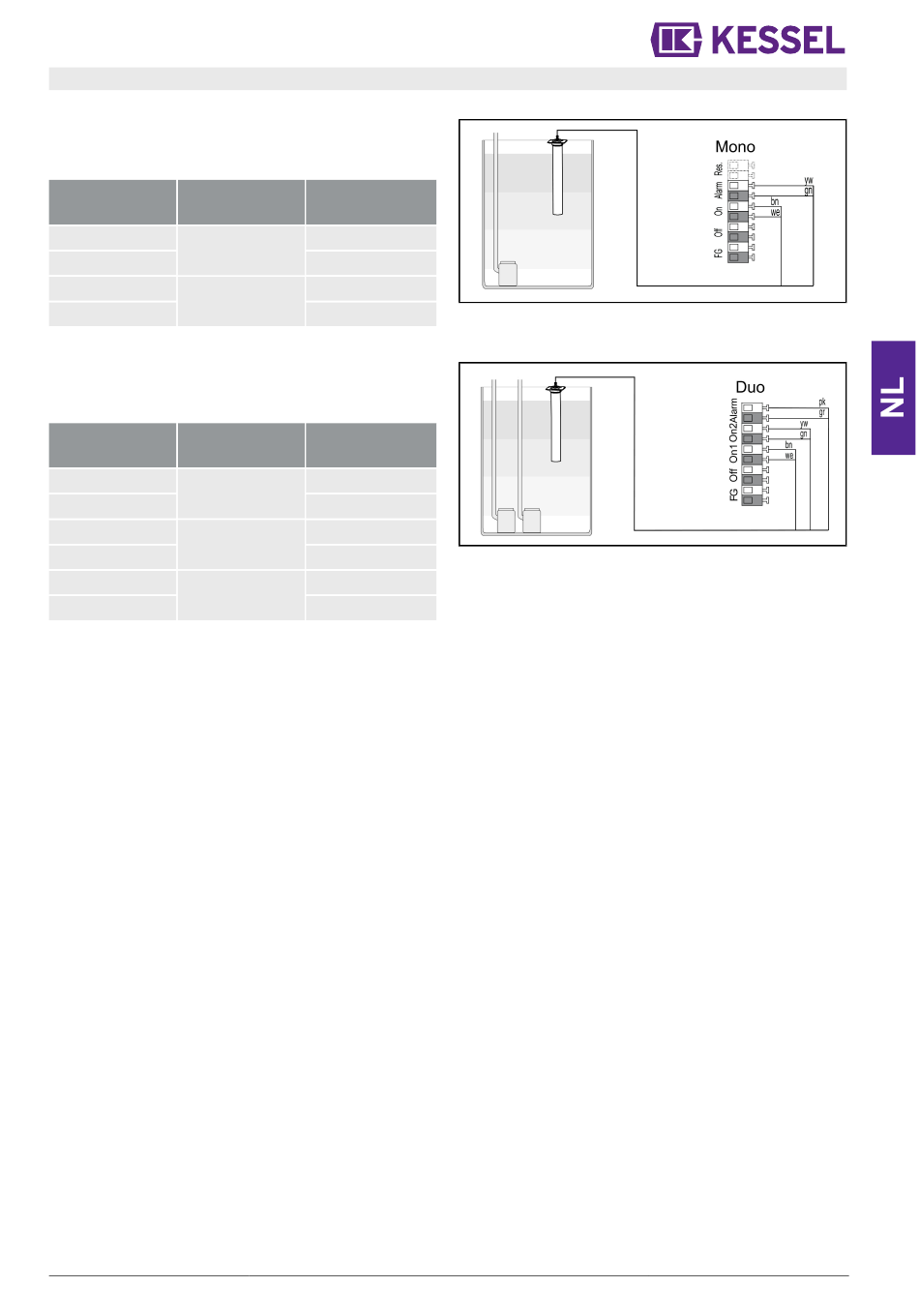

Afb. 4: Membraandrukschakelaar Mono
Afb. 5: Membraandrukschakelaar Duo
