Fronius CrashBox/i Montageanleitung Seite 4

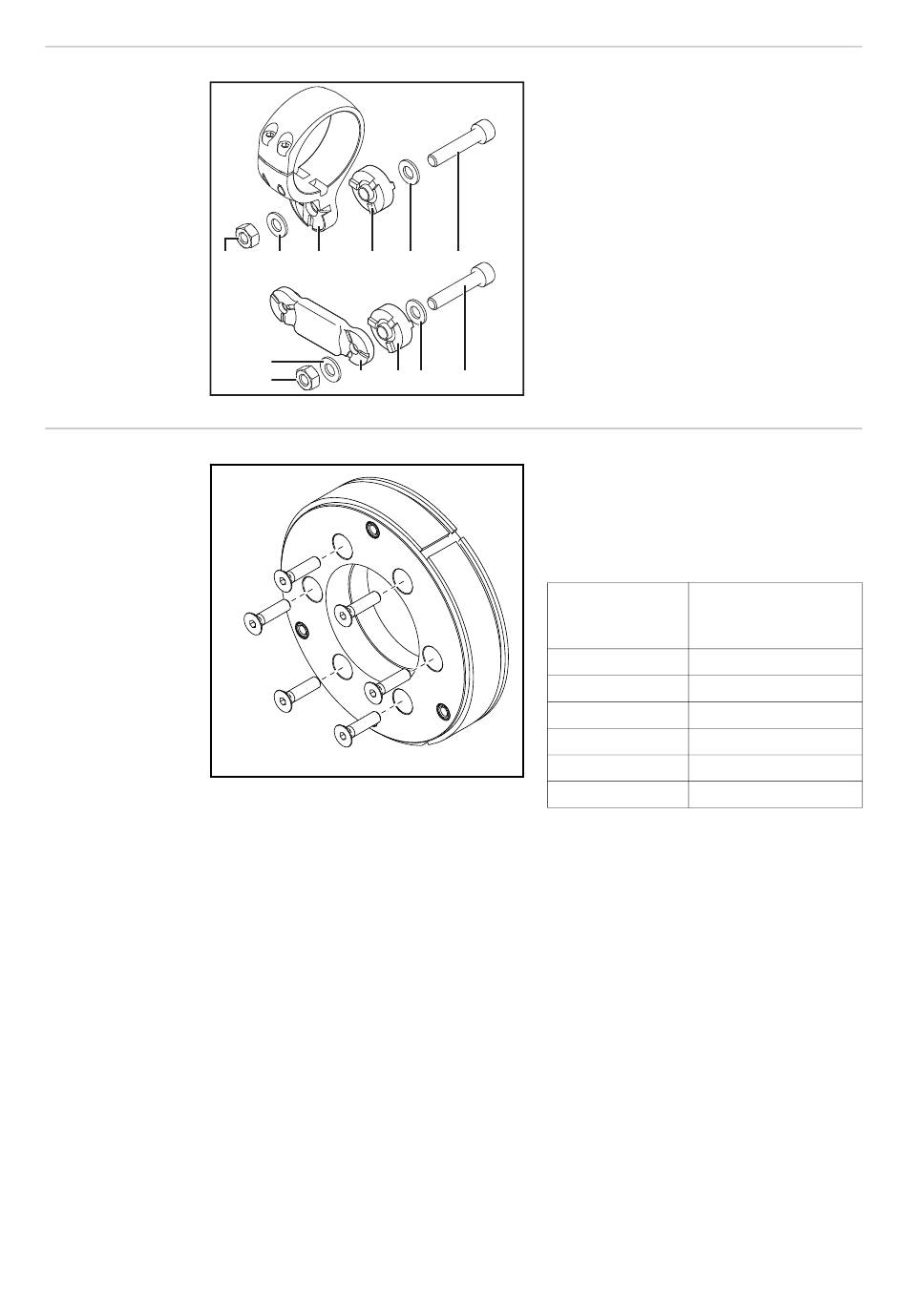

Lieferumfang und
Optionen Halte-
schellen-System
(1)
Zusätzlich für die
Montage erforder-
lich
2
(2) (3) (4) (2)
(7)
(6) (8) (9) (7)
(1) Sechskannt-Mutter M8
(2) Scheibe M8
(3) Halteschelle
(4) Winkelscheibe
(5) Innensechskant-Schraube M8 x 40
mm
Optional (Material für Verlängerung):
(5)
(6) Sechskannt-Mutter M8
(7) Scheibe M8
(8) Verlängerung
(9) Winkelscheibe
(10) Schraube M8 x 40 mm
(10)
Abhängig vom jeweiligen Roboter:
- 1 Stk. Roboterflansch mit Schrauben
Roboterflansch gemäß Preisliste
Drehmomente beachten:
Gewindeabmes-
sung
M4
M5
M6
M8
M10
M12
max. Anziehmoment
für Schrauben mit
Festigkeitsklasse 8.8
3,3 Nm
6,5 Nm
11,3 Nm
27,3 Nm
54 Nm
93 Nm
