Fronius CrashBox/i Montageanleitung Seite 20

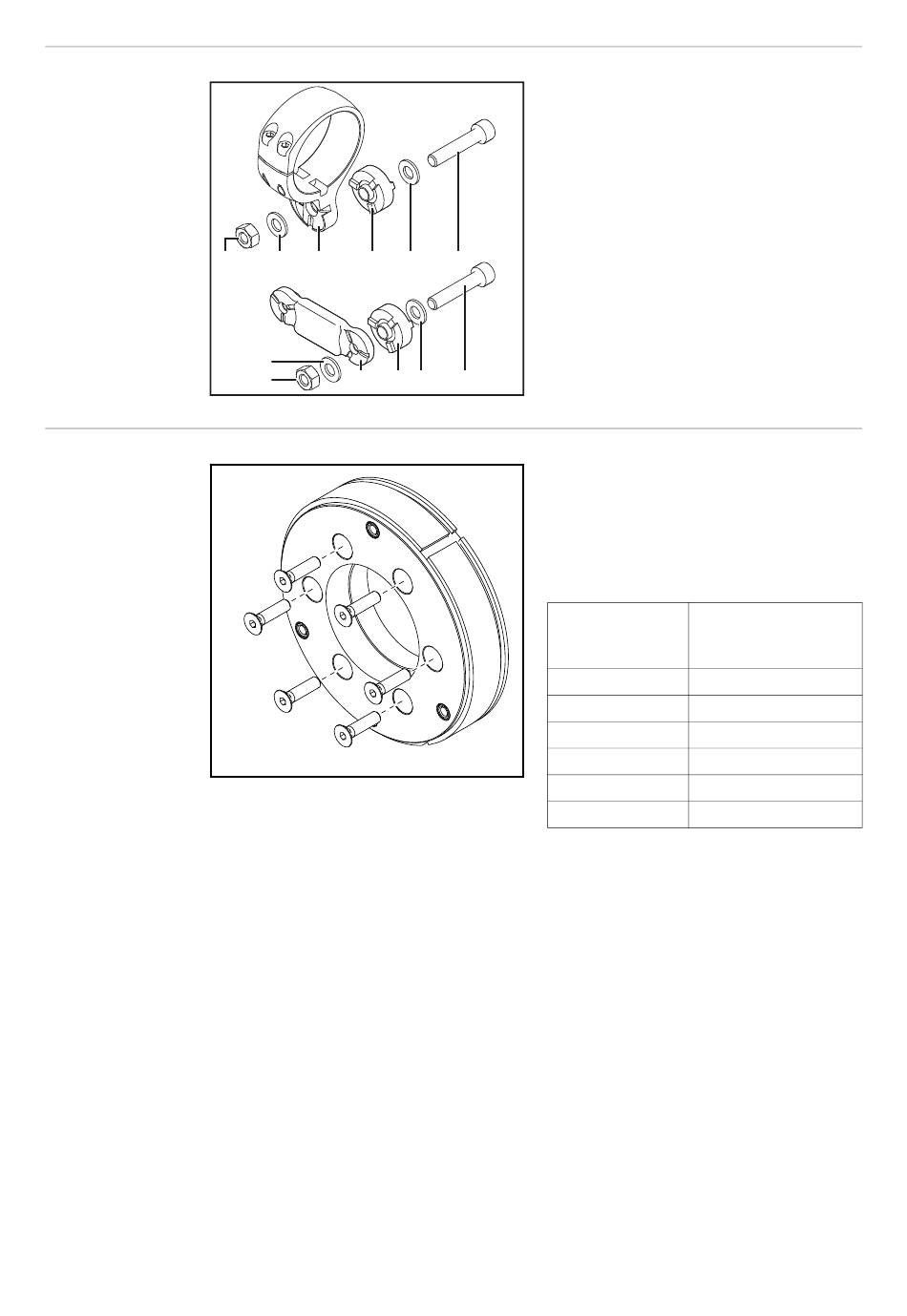

Volumen de sumi-
nistro y opciones
del sistema de
abrazaderas de
sujeción
(1)
Adicionalmente
se requiere para
el montaje:
18
(2) (3) (4) (2)
(7)
(6) (8) (9) (7)
(1) Tuerca hexagonal M8
(2) Arandela M8
(3) Abrazadera de sujeción
(4) Disco graduado
(5) Tornillo de hexágono interior M8 x
40 mm
Opcional (material para la prolongación):
(5)
(6) Tuerca hexagonal M8
(7) Arandela M8
(8) Prolongación
(9) Disco graduado
(10) Tornillo M8 x 40 mm
(10)
En función del robot correspondiente:
- 1 ejemplar de brida de robot con tornil-
los
Brida de robot según la lista de precios
Tener en cuenta los pares:
Dimensiones de
rosca
M4
M5
M6
M8
M10
M12
Máximo par de apriete
para tornillos de la cla-
se de resistencia 8.8
3,3 Nm
6,5 Nm
11,3 Nm
27,3 Nm
54 Nm
93 Nm
