Fronius CrashBox/i Montageanleitung Seite 25

Geral
Geral

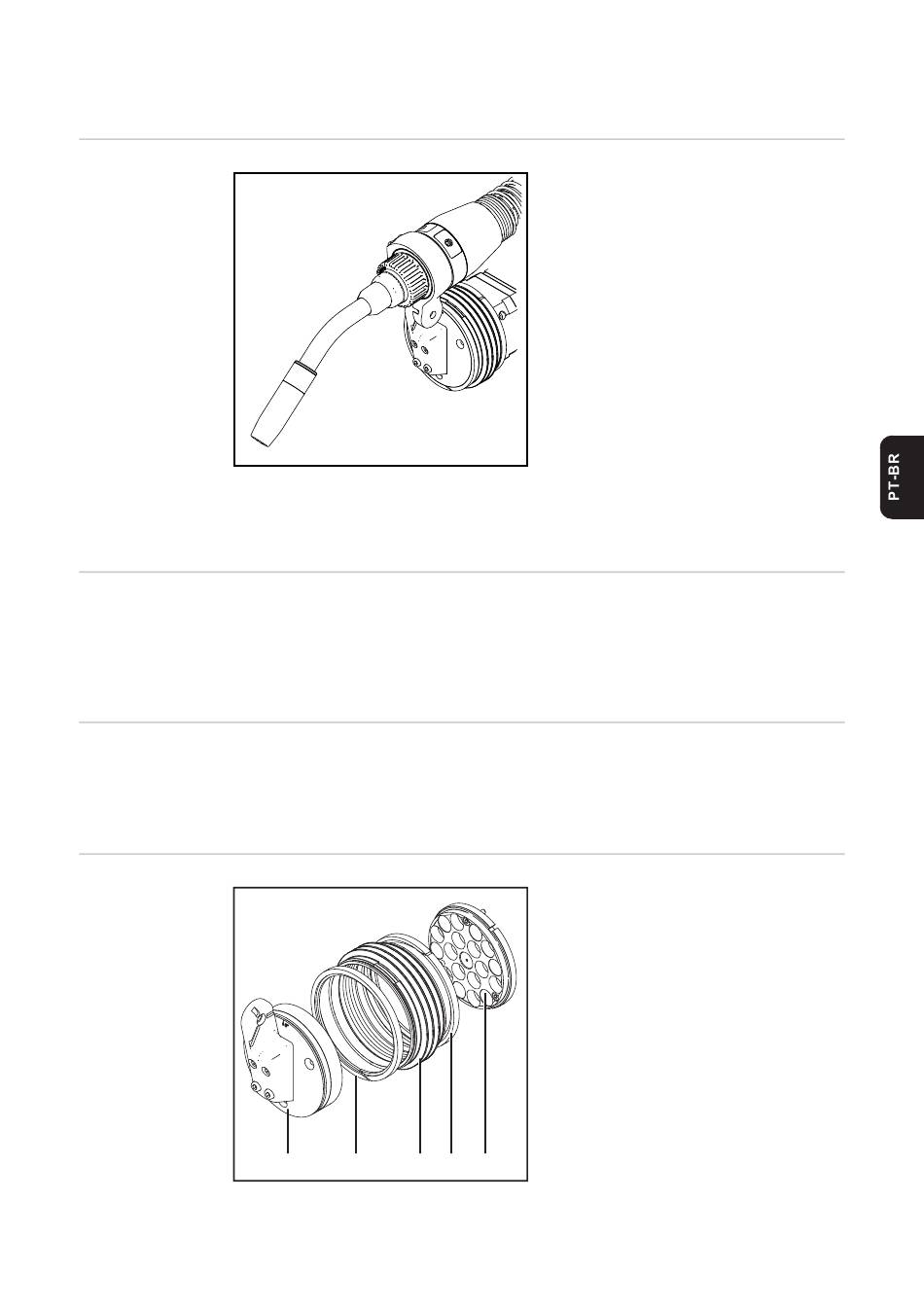

CrashBox /i montada no braço do robô com sistema
de clipes de retenção
Conceito de dis- A CrashBox /i foi projetada especialmente para montagem no braço do robô e designada
positivo para jogos de mangueira-robô e unidades de acionamento robotizadas refrigeradas a gás
e água. O jogo de mangueira da tocha percorre todo o braço do robô e é fixado no clipe
de retenção. O acoplamento magnético possibilita uma deflexão com pouca força com
grande trajeto de deflexão, em uma colisão.
Áreas de aplica- O sistema de clipes de retenção pode ser utilizado para os seguintes jogos de mangueira-
ção robô Push:
-
-
Escopo de forne-
cimento da
CrashBox /i
Escopo de fornecimento da CrashBox /i
Jogos de mangueira TPS /i MHP / MHP i G / MHP i W
TransSteel Jogos de mangueira MTG / MTW
(1) (2) (3) (2) (4)
A CrashBox /i é um dispositivo de instala-
ção de soldagem para o corpo da tocha de
solda, a unidade de acionamento, o freio de
arame e para o acoplamento do corpo da
tocha de solda. No caso de uma colisão, a
CrashBox emite um sinal para o controle do
robô, fazendo com que ele o pare imediata-
mente. Devido à colocação da tocha da
CrashBox, a tocha de solda e os compo-
nentes do sistema montados serão protegi-
dos em caso de colisão.
O sistema de clipes de retenção serve para
a colocação de tochas de solda robô refri-
geradas a gás e água. Para curvaturas do
tubo curvado de 22°, 36° e 45°, o sistema
de clipes de retenção posiciona a tocha de
solda de tal forma que o TCP dependendo
do disco de ângulo permaneça no 6º. Eixo
ou 45° ao 6º. Eixo.
(1) Colocação de CrashBox /i
(2) Anel de fixação em (3) montado no
fornecimento
(3) Fole
(4) Anel magnético com 3 parafusos
cilíndricos M4x16
Não montar colocação de CrashBox /i (1) e
anel magnético (4) antes da montagem no
robô. Os componentes dificilmente podem
ser soltos devido ao forte magnetismo.
23
