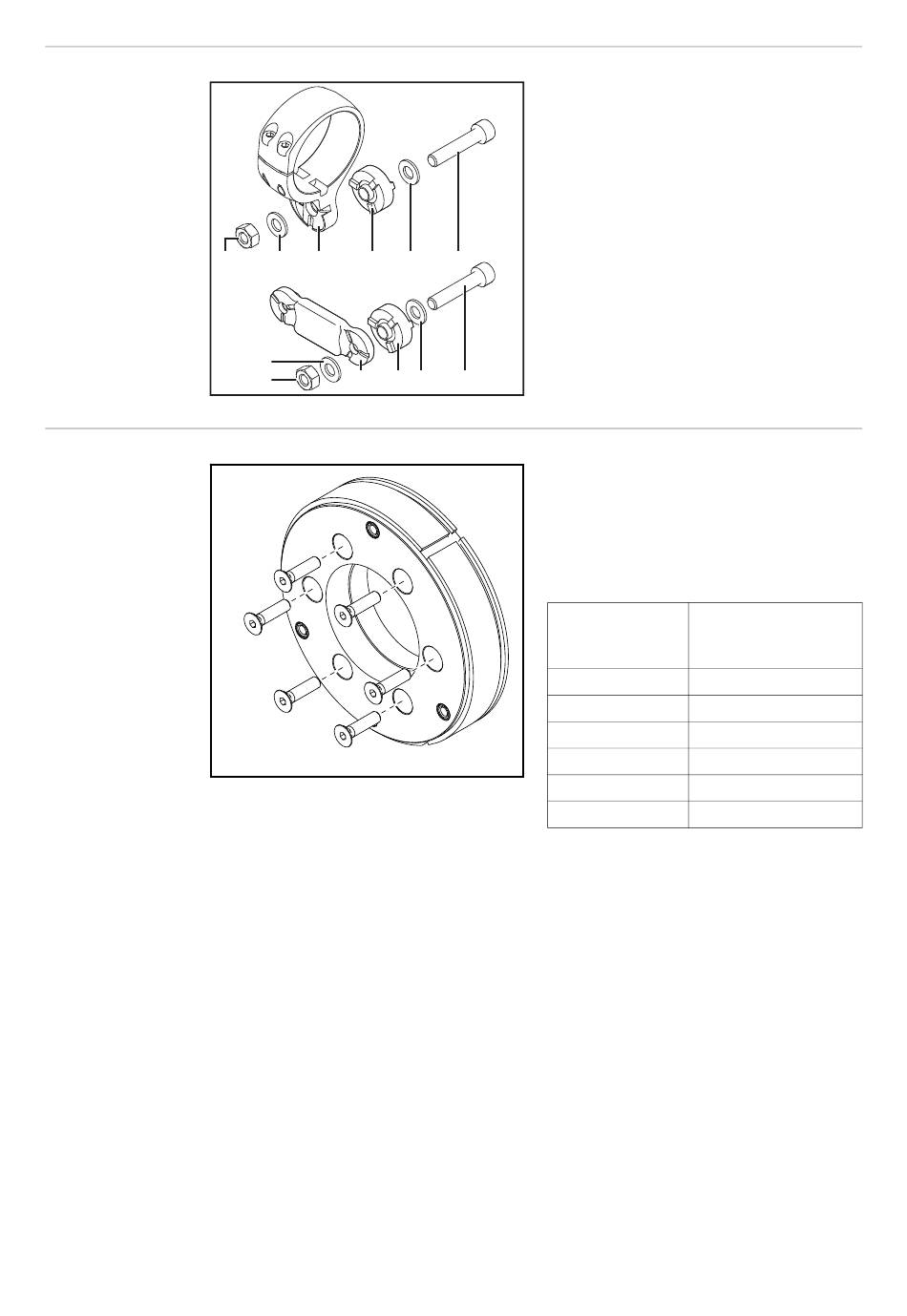

Escopo de forne-
cimento e opções
do sistema de cli-
pes de retenção
(1)
Acessórios ne-
cessários para a
montagem
24
(2) (3) (4) (2)
(7)
(6) (8) (9) (7)
(1) Porca sextavada M8
(2) Arruela M8
(3) Clipe de retenção
(4) Arruela de ângulo
(5) Parafuso Allen M8 x 40 mm
Opcional (material para extensão):
(6) Porca sextavada M8
(5)
(7) Arruela M8
(8) Extensão
(9) Arruela de ângulo
(10) Parafuso M8 x 40 mm
(10)
Dependendo de cada robô:
- 1 unidade de flange do robô com para-
fusos
Flange do robô conforme lista de preços
Observar os torques:
Dimensões da
rosca
M4
M5
M6
M8
M10
M12
torque máx. para pa-
rafusos com categoria
estrutural 8.8
3,3 Nm
6,5 Nm
11,3 Nm
27,3 Nm
54 Nm
93 Nm
