Fronius CrashBox/i Montageanleitung Seite 14

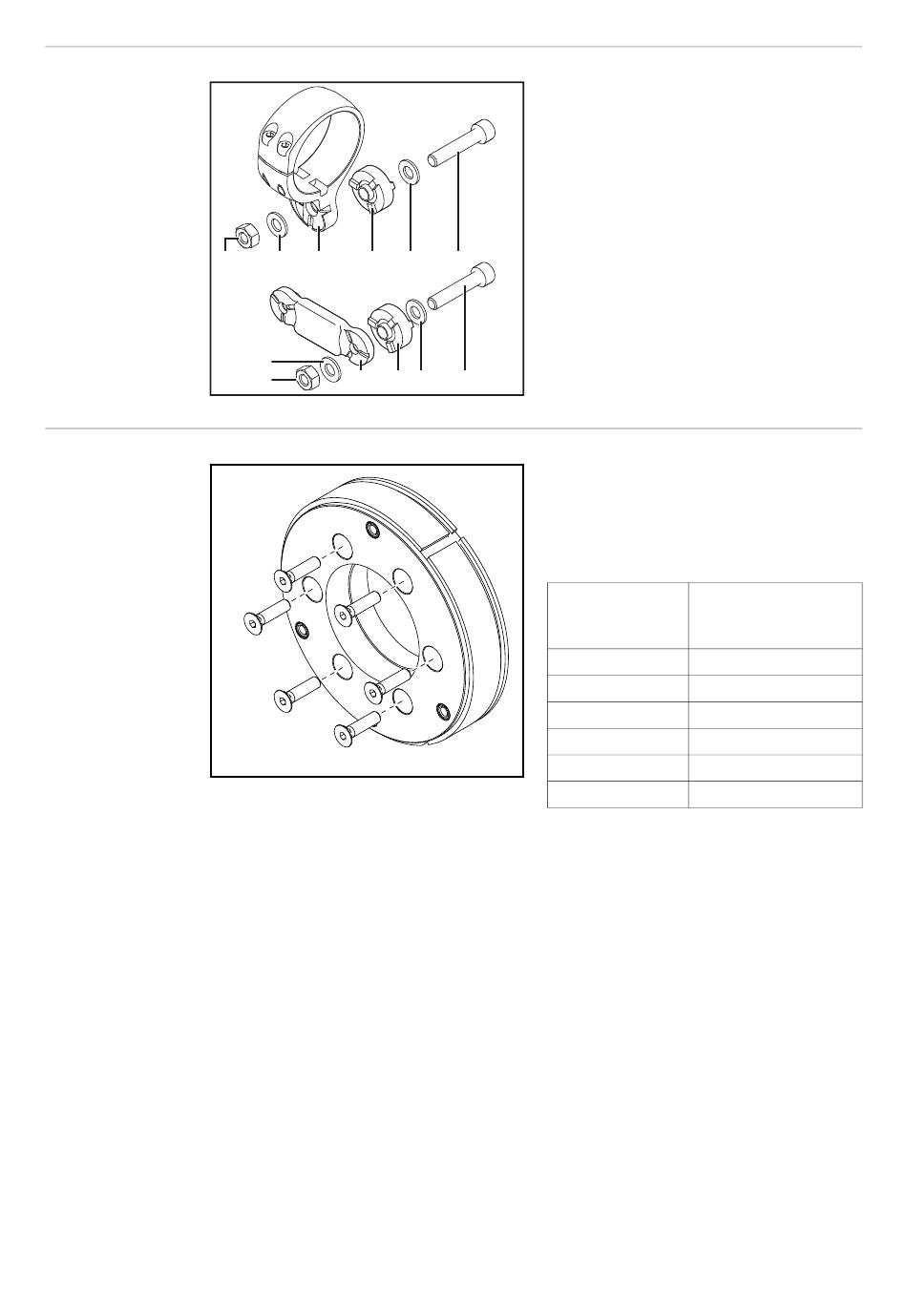

Livraison et op-
tions du système
de collier de
maintien
(1)
Nécessaire en
outre pour le
montage
12
(2) (3) (4) (2)
(7)
(6) (8) (9) (7)
(1) Écrou six pans M8
(2) Rondelle M8
(3) Collier de maintien
(4) Disque angulaire
(5) Vis à tête à six pans creux M8 x
40 mm
En option (matériel pour rallonge) :
(5)
(6) Écrou six pans M8
(7) Rondelle M8
(8) Rallonge
(9) Disque angulaire
(10) Vis M8 x 40 mm
(10)
En fonction du robot correspondant
- 1 bride de robot avec vis
Bride de robot conformément au tarif
Respecter le couple de rotation :
Dimension du file-
tage
M4
M5
M6
M8
M10
M12
couple de serrage
max. pour les vis de
classe de qualité 8.8
3,3 Nm
6,5 Nm
11,3 Nm
27,3 Nm
54 Nm
93 Nm
